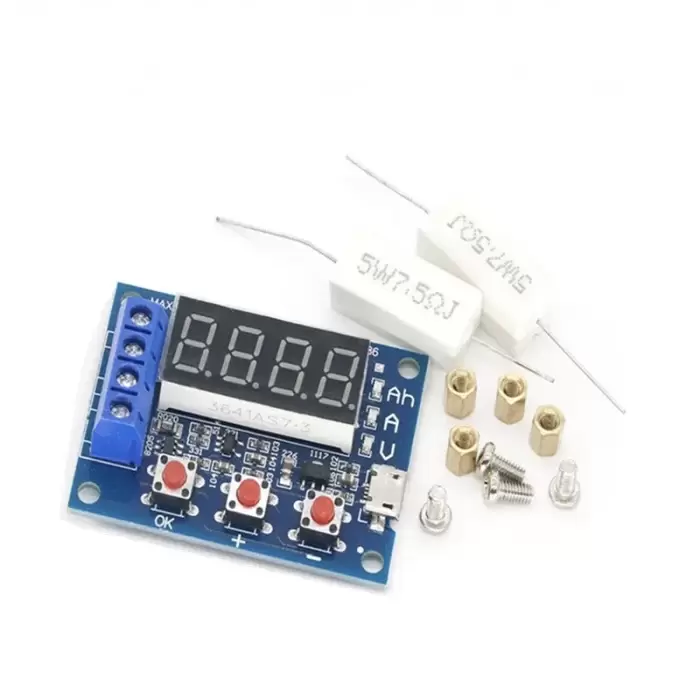

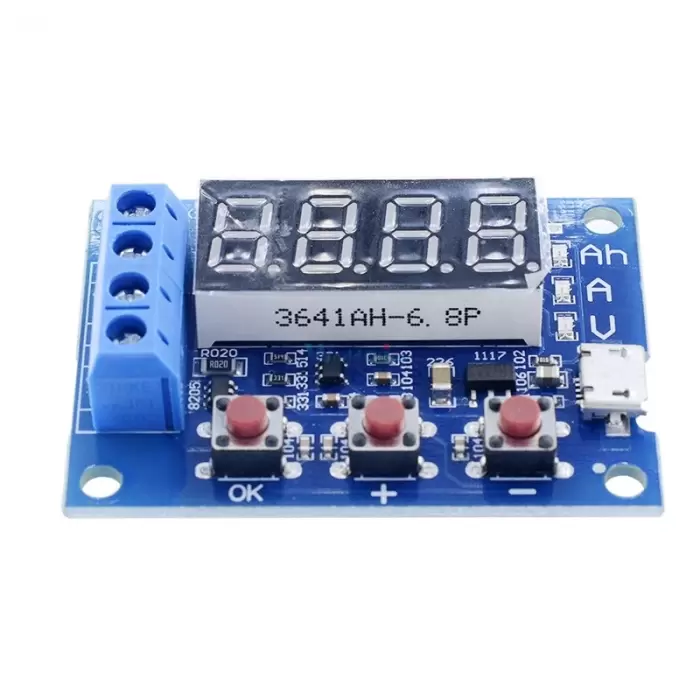

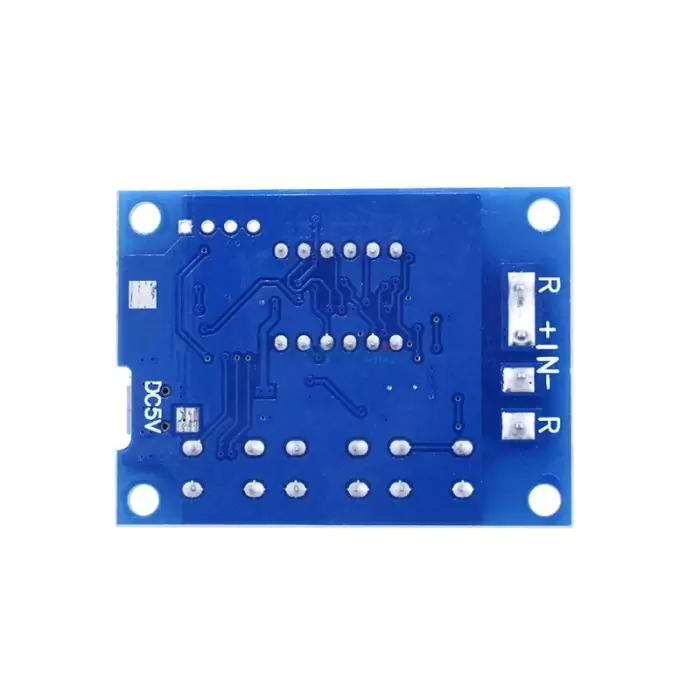

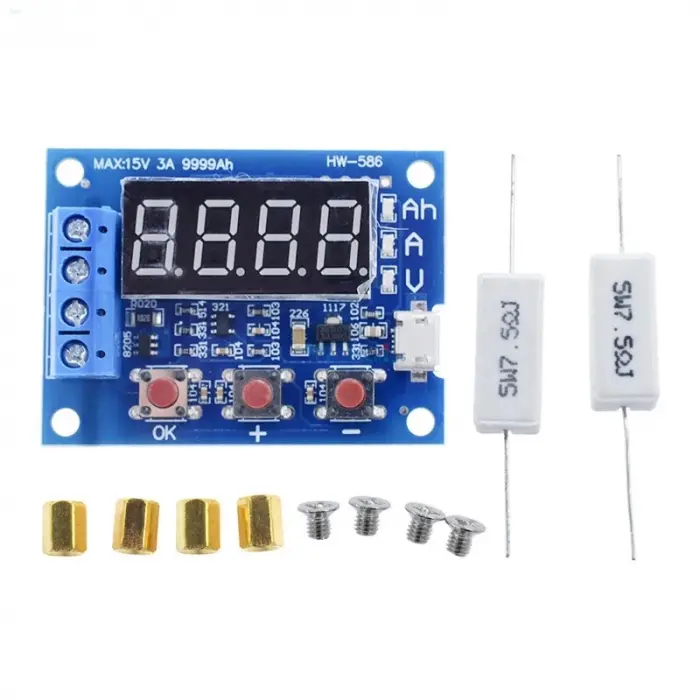

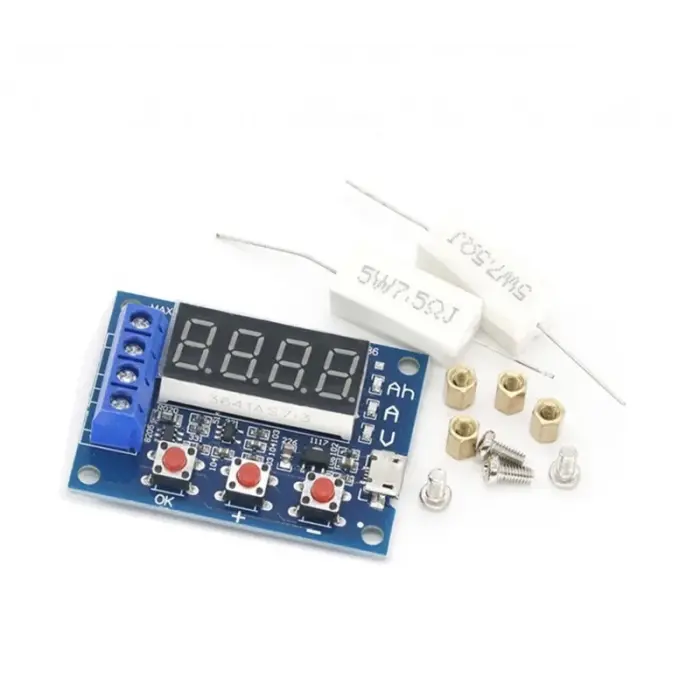

ZB2L3 Batarya Kapasite Test Edici

Deşarj voltajı ve akımı ile deşarj edilen maksimum destek 15V 3A, kendisi deşarj olmaz.Maksimum kapasite istatistikleri 9999Ah (9999000mAh) desteği.Uygun pil sonlandırma voltajını otomatik olarak tanımlayabilir ve geliştirebilir.

ÖZELLİKLER

• Güç kaynağı voltajı: DC4.5-6V (mikro USB konektör)
• Çalışma akımı: 70ma'dan az
• Deşarj gerilimi: 1.00V-15.00V 0.01V çözünürlük
• Sonlandırma voltaj aralığı: 0.5-11.0V
• Akım tarafından desteklenen: 3.000A 0.001A çözünürlük
• Maksimum voltaj ölçüm hatası: 1% + 0.02V
• Maksimum akım ölçüm hatası: 1.5% + - 0.008A
• Maksimum pil kapasitesi aralığı: 9999Ah (1Ah = 1000mAh) ekran 10Ah x'ten daha az olduğunda, ondalık noktayı değiştirmek suretiyle daha büyük değer. XXX, 10Ah XX elde etmek için yukarıda gösterildiği gibi. XX, vb.
• Kurulu boyutu: 50mmX37mm
• Bitmiş boyutu: 50mmX37mmX17mm (uzunluk X genişlik X yükseklik maksimum pozisyon boyutu, bakır ayak yüksekliği içerir)

Talimatlar:
1. İlk test tamamen şarj edilmiş pil olmalıdır.
2. Pozitif girişe pozitif test edilecek pili bağlayın, negatif bir giriş, tersine çevrilemez (yük geri dönüşü devresine zarar verebilir)! Test cihazı mikro USB güç kaynağı (mevcut masaüstü veya dizüstü bilgisayar USB destekli değil) ile çalışmak için pozitif ve negatif çıkışın çıkışına bağlı yük, daha sonra akü voltajı.
3. Doğrudan başlangıç testi, "tamam" düğmesinin sadece bir düğmesine ihtiyaç duyar, test cihazı otomatik olarak pilin tam şarj voltajının uygun bir sonlandırma voltajını geliştirebilir ve testten üç kez sonra yanıp sönmeye başlar. Sonlandırma voltajı ekranını P ile başlayan değiştirmek için "+" veya "-" düğmelerine basarak yalnızca akü voltajı ekran durumu olduğunda yapay sonlandırma voltajı geliştirmeniz gerekir. Temsili voltaj çözünürlüğünün arkasında 0.1V, "tamam" başlangıç testine bastıktan sonra ayarlayın.
4. Testin başlamasından sonra test cihazı elektronik anahtarın yükünü kontrol edecek, test verileri işlemin kapasiteyi (Ah), akım deşarj akımını (A) serbest bırakacağını gösterir. Ve tekerlek arasındaki akü voltajı (V) idi. Akü voltajı ayarlanan kesme voltajına ulaştığında, test cihazı ekran verilerini yük kontrol anahtarları kapasitede (Ah) ve yukarıda kalır ve ilgili gösterge birlikte hızlı bir şekilde yanıp söner, şimdi, pilin gerçek kapasitesini boşaltma kapasitesini gösterir, yanıp sönmeyi sonlandırmak için "tamam" tuşuna basın, kararlı veri görüntüsüne izin verir, Güç durumuna dönmek için tekrar "tamam" düğmesine basın, sadece bir sonraki bölümün pil testini değiştirebilir ......
Hata kodları ve anlamları:
Err1: pil voltajı üzerinde 15V
Err2: akü voltajı sonlandırma voltajından daha düşüktür
Err3: pil yük veya deşarj akımı hattı çok fazla direnç göze alamaz
Err4: aşırı akım (akım 3.1A aşıyor)
Not: deşarj işleminin direncini kullanın, dirençli yük ciddi bir şekilde ısınır, lütfen güvenliğe dikkat edin!
Bu devre voltajı, ölçüm doğruluğunu iyileştirmek için, özel olarak tasarlanmış DC önyargı, terminal hiçbir şey göstermediğinde, küçük bir voltaj gerçek ölçümü etkilemez, giriş terminallerini kısaltıyorsanız (mutlak 0V) 0 gösterecektir
