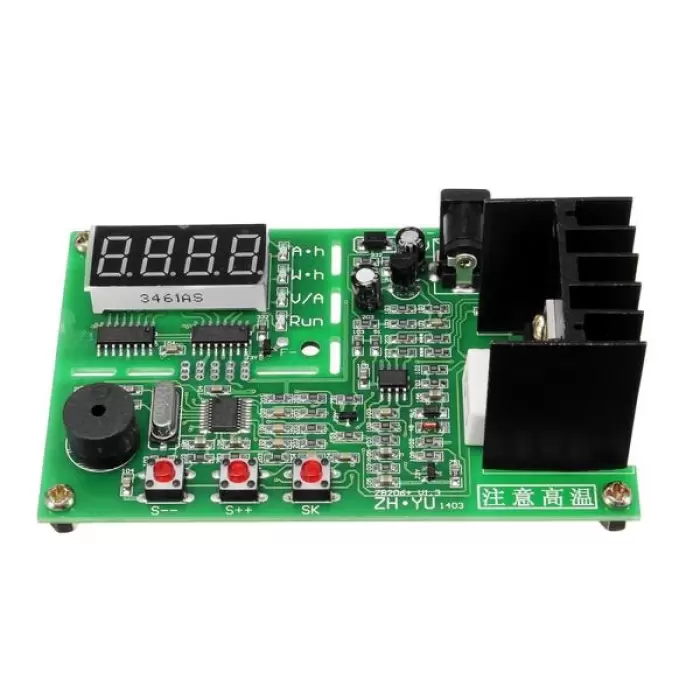

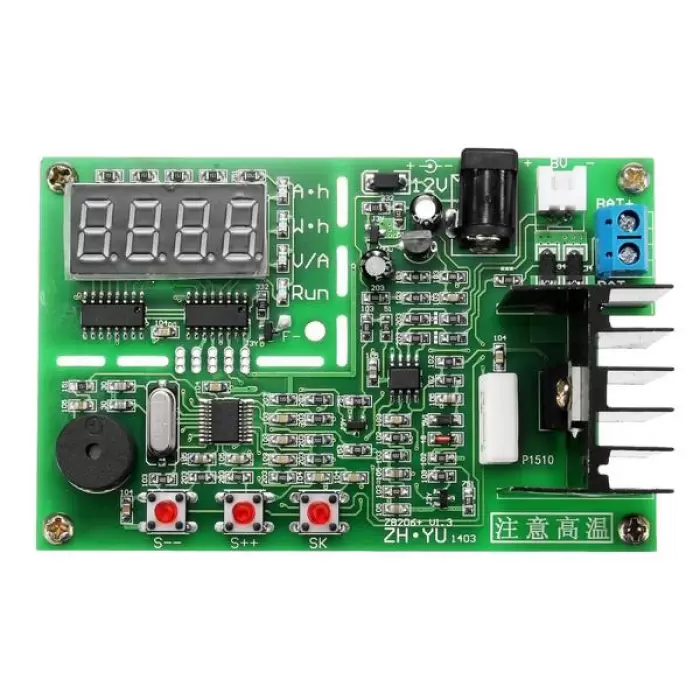

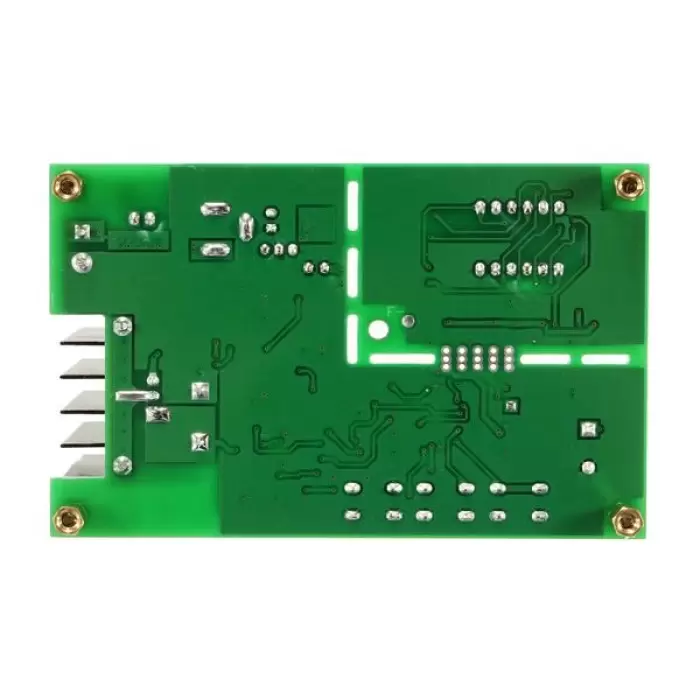

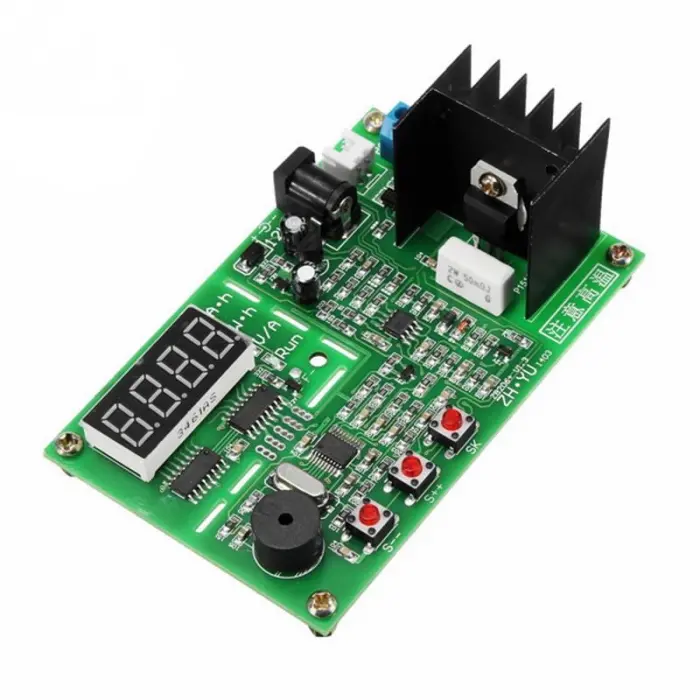

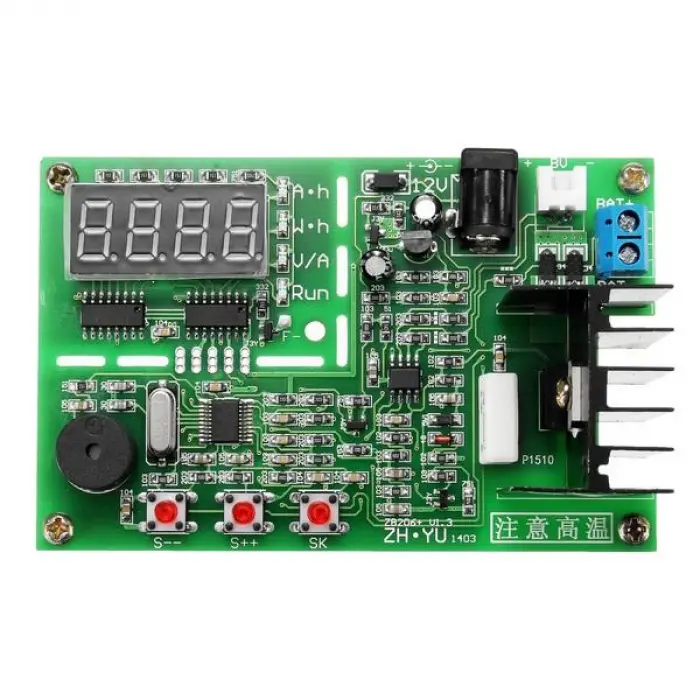

ZB206V13 Batarya Kapasite Test Edici

Hızlı başlangıç talimatları (fabrika varsayılan):

1. Tam şarjlı test pili (veya güç bankası), pozitif ve negatif elektrotlar sırasıyla bat + ve bat'ın mavi terminaline bağlanır-, bağlantı hattı mümkün olduğunca kısa ve kalın tavsiye edilir! DC 12V çalışma voltajı kullanarak, test aleti ekran deşarj akımı üzerinde güç.
2. S-veya S + + düğmesine basın, akım doğru olduğunda, 0.1-2.6A içinde ayar akımını değiştirebilir, testi başlatmak için SK düğmesine basın, test cihazı, hücre tiplerinin akıllı seçimini yapabilir ve sonlandırma voltajını formüle edebilir, "çalıştır" gösterge ışıklarını test etmeye başlayabilir, ah kapasitesinden dijital tüp ekran değerleri, Enerji wh, voltaj V ve akım alma ekranı döner. Test tamamlandığında, dijital tüp bir sesli hatırlatma ile Ah hızlı yanıp sönüyor, "çalıştır" gösterge ışıkları kapalı.
3. Tamamlandıktan sonra test cihazı yanıp sönen alarmı durdurmak için "SK" düğmesine basabilirsiniz, ayrıca S-veya S + + düğme anahtarı pil kapasitesini kontrol edebilirsiniz Ah, "SK" düğmesine tekrar basıldığında enerji Wh ve deşarj plato voltajı V, Test cihazı, ayar durumunun başlangıç akımına geri döndü, bir sonraki pil testine önceki işlemi tekrarlanabilir.
Not: test alarm durumu sırasında, bir tuş işlemi yapılmalıdır, bir düğme işlemi yapmazsanız yedekleme verileri temizlenir, yedekleme her zaman sonuçları kaydeder. (güç kesilse bile!)

ÖZELLİKLER

• Besleme gerilimi: DC12V / 5V
• Çalışma akımı: 35ma'dan az
• Maksimum pil giriş voltajı: 8.5V
• Maksimum deşarj akımı hatası: 1% + 2mA
• Voltaj ölçüm hatası: 1%-3D
• Genel ölçüm sonuçlarının maksimum hatası: 0.1-0.2A 2.5%, 0.3-0.5A 1.6%, 0.6-1.2% 1%, 1.1A-2.6A
• Renk: yeşil
• Malzeme: PC

Hata kodu Err anlamı ve işleme yöntemi:
Err1: akü voltajı çok yüksek, lütfen test etmeden önce akü voltajının 8.5 v'dan düşük olduğunu onaylayın.
Err2: akü voltajı çok düşük (sonlandırma voltajının ayar değerinin altında), lütfen akü voltajını onaylayın ve sıfırlayın. Pil ters bağlanırsa ve dört telli mod voltaj ölçümü bağlanmazsa veya tersine bağlanmazsa da err2'yi görüntülenir.
Err3: pil deşarj akımını ayarlamayı desteklemiyor veya devre direnci çok yüksek, lütfen pili test etmek için daha küçük bir akım kullanın ve hücre hattının kalın ve kısa olduğundan emin olun, elektrot teması arasında iyidir.
Err4: güç tüpü hasarı, sorun genellikle kötü dönüşümden sonra ortaya çıkar, güç tüpünü değiştirebilir, yedek modeller P75NF75 vb.
Err5: test gücü kısıtlamalarının ötesinde! Bu durum sadece mümkün ne güç limiti fonksiyonu açık (LPon), altında adına set koşulları deşarj güç fazla 12W, isı aşırı ısınmasını önlemek ve koruyucu önlemler almak için test cihazı. Kullanıcılar kendiniz DIY yapabilir (ısı alıcıyı veya fanların kurulumunu arttırmak için) ve güç sınırını (LPoF) kapatmak için fonksiyon ayar menüsüne girebilir, şimdi kullanılabilir fazla 12W güç.
