ÖZELLİKLER
-Zamanlama aralığı: 0.01 sn ~ 9999 min
-Güç kaynağı: 6V ~ 30V

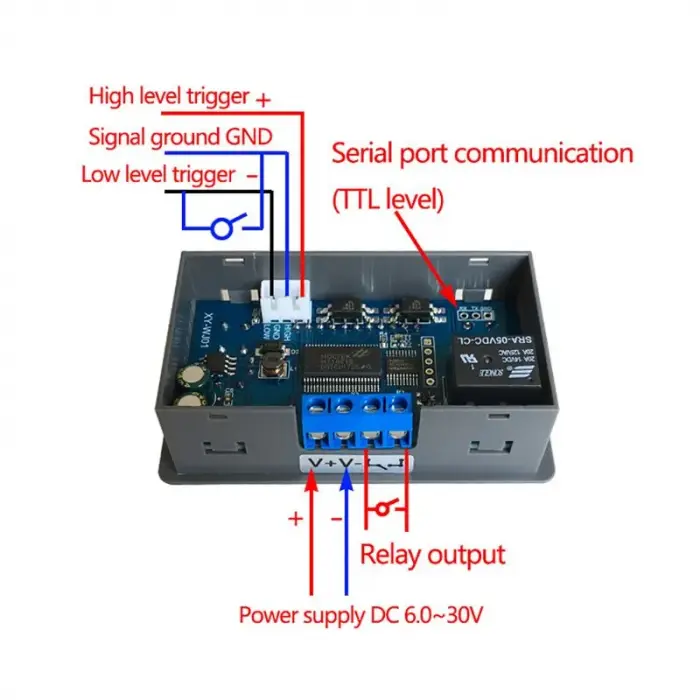

-Tetikleyici sinyal kaynağı: Yüksek düzey(3.0V ~ 24.0V), Düşük seviye(0.0V ~ 0.2V), Sinyal geçiş
-Maxmum çıktı yük: DC 30V 5A ve AC 220V 5A
-Statik akım: 15mA işletim mevcut: 50mA
-Servis ömrü: 100.000'den fazla kez
-Çalışma sıcaklığı: -40-85° C
-Optocoupler yalıtım, güçlü anti-parazit yetenek, endüstriyel sınıf devre kartı, güç parametreleri -ayarlandıktan sonra bellek sonsuza kadar çalışır.

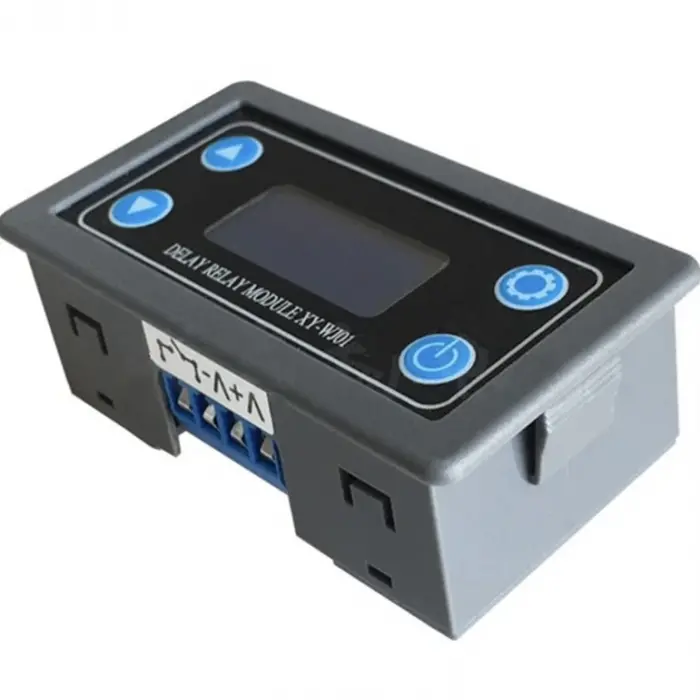

-Panel tip kutu
-Boyutlar: 42.8mm x 78.7mm x 26.5mm
-Ağırlık: 45gr
Parametre Açıklaması:
OP Röle aktif süresi
CL Röle kapalı süresi
LOP Tekrar sayısı
Çalışma modu giriş(P1 ~ P7)
-P0: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal geçersiz.
-P1: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal yeni bir Zamanlayıcı tetikler.
-P2: Sinyal tetiklendikten sonra OP zaman sonra geçiş iletim bağlantısını keser; OP zamanında sinyal tetikleyici sayacı sıfırlamak, bağlantısı kesilen ve durdurmak zamanlama geçiş.
-P3: Sinyal tetiklendikten sonra CL zaman ve sonra geçiş iletken röle keser.
-P4: Sinyal rölesi İletim OP zaman tetiklenir ve röle CL zaman ve daha sonra bağlantı kesme yukarıdaki eylemi, sinyal tekrar döngüde, röleler verir döngüler keser sonra Zamanlayıcı durur; ve döngü sayısı (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle bağlantısı kesildi tutmak;
-P5: Sinyal tetiklendikten sonra röle CL zaman ve OP zaman rölesi İletim bağlantısını keser ve sonra yukarıdaki eylem döngüler, sinyali tekrar döngüde verir, iletken röleler, Zamanlayıcı durur; ve döngü sayısı (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle iletim devam et;
-P6: Yok tetikleyici sinyal açık, röle iletim OP süre sonra sonra röle CL zaman keser ve sonra yukarıdaki eylem döngüler, sinyal döngüde, döngü sayısı geçersiz (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle bağlantısı kesildi tutmak;
-P7: Röle CL zaman, geçiş ve tel OP zaman keser ve sonra yukarıdaki eylem döngüler sonra açık sonra tetikleyici sinyal yok, sinyal döngüde, döngü sayısı geçersiz (LOP TAVŞANI) ayarlanabilir; Sonu döngüsü, röle iletim devam et;
-P8: Sinyal tutun işlevi: Sinyal korunur, zamanlama temizlenir ve geçiş iletim; Röle sinyali kaybolduğunda, zamanlama OP sonra keser; zamanlama sırasında başka bir sinyal ve zamanlama temizlenir;
-P9: Sinyal tutun işlevi: Sinyal korunur, zamanlama temizlenir ve röle bağlantısı kesildi; ne zaman sinyal kaybolur, röle iletim zamanlama CL sonra; zamanlama sırasında başka bir sinyal ve zamanlama temizlenir;

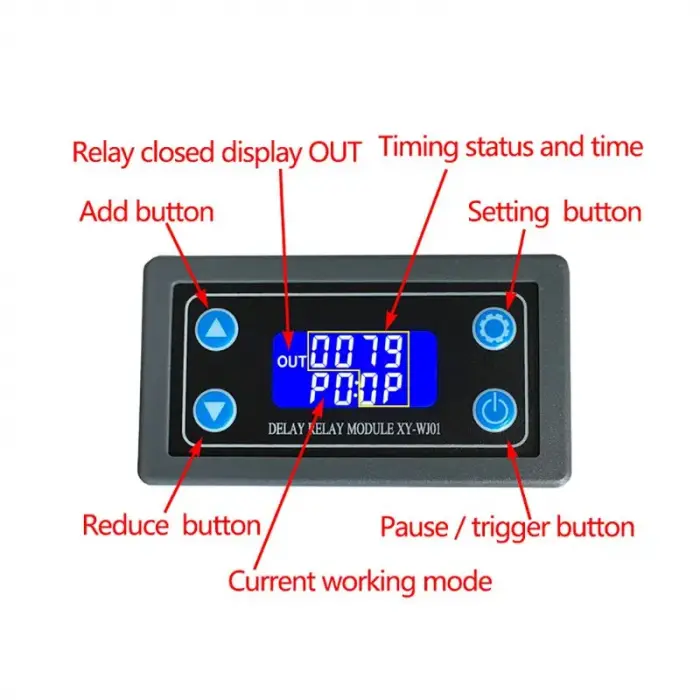

-(P0 ~ P7) modu, kısa Duraklat düğmesine basın, sistem değil zaman aşımına zamanlama başlatın; Sistem zaten zaman aşımına uğradı, sistem süreölçeri duraklatır röle bağlantısı kesildi, "dışarı" yanıp sönen bir hatırlatma belirtmek için;
-P8/P9 modu, Duraklat düğmesi bir tetikleyici olarak sinyal vadede arabirim, kısa / uzun basın başarısız.
