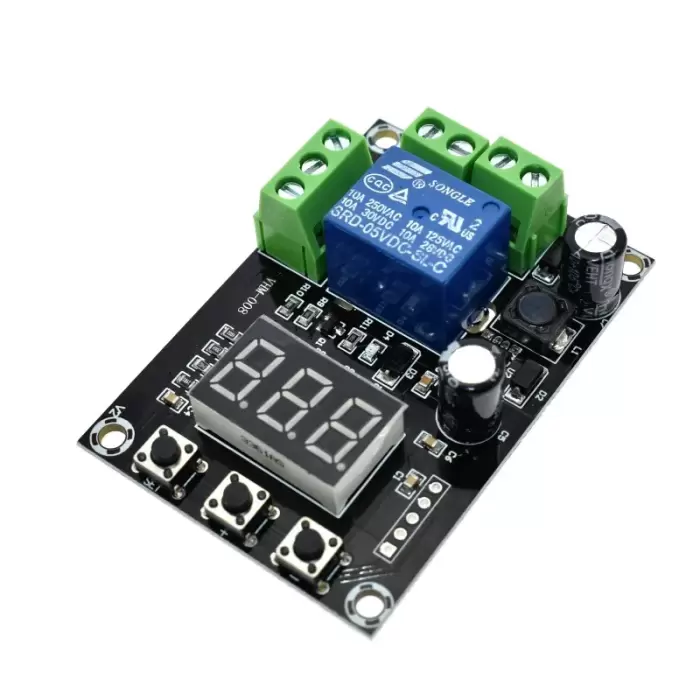

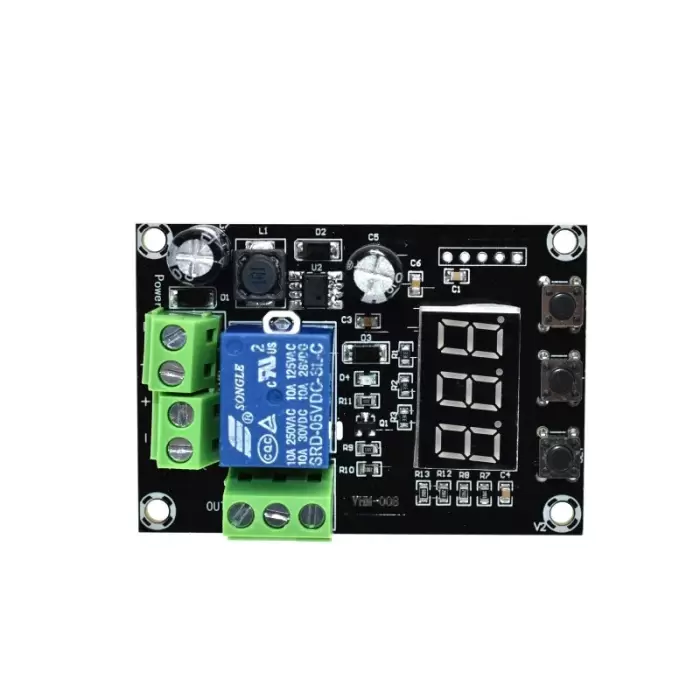

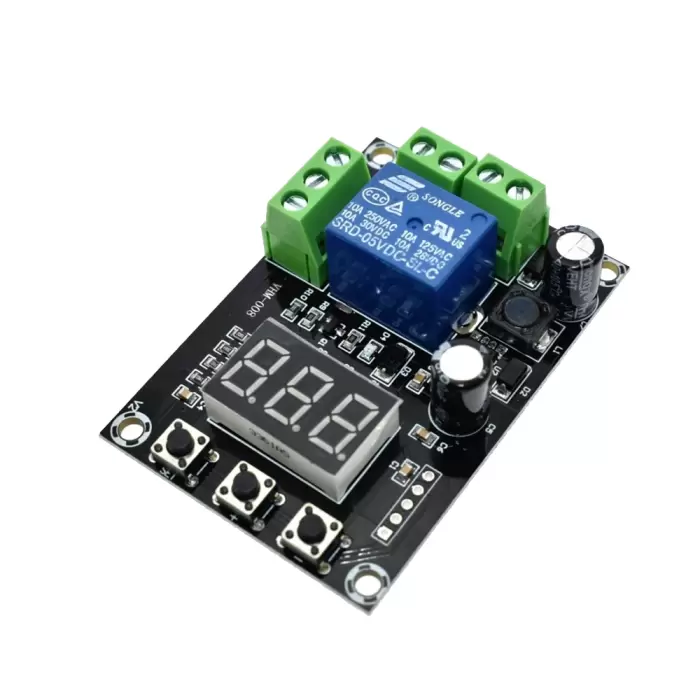

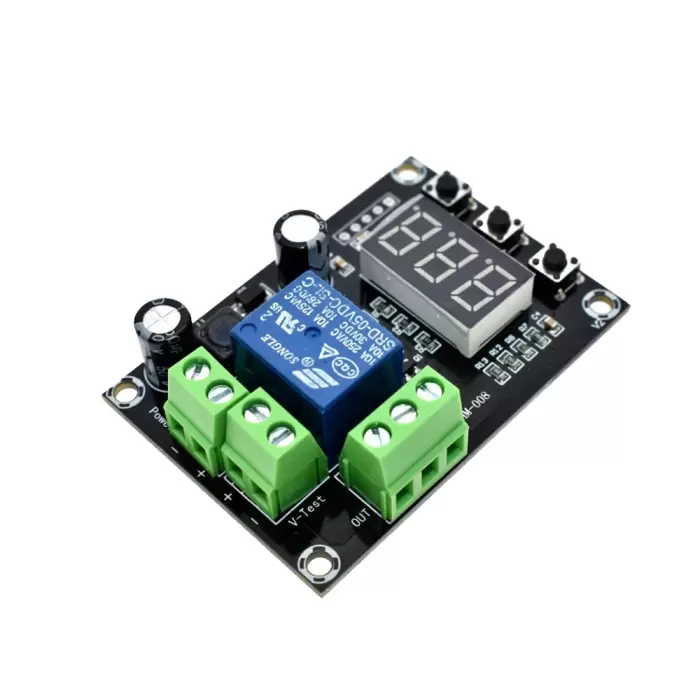

VHM-008 Batarya Şarj ve Deşarj Modülü

VHM-008 modülü pil ve aküleri güvenli şekilde şarj etmeye olanak sağlayan popüler bir üründür. Röle kontrollü olması sebebi ile şarj voltajının üst limitine geldiğinde röle ile elektrik bağlantısını keser ve pilin aşırı şarj olmasını engeller.Devre üzerinde bulunan SET, +, - butonları ile ürünün farklı fonksiyonlarını kullanabilirsiniz.Ürünü şarj devresi olarak kullanabileceğiniz gibi pil kontrolü ve hatta voltaj ölçer olarak da kullanabilirsiniz.Devre beslemesi maks 40V olsa da üzerindeki röle 30V desteklediği için 30V üzeri pillerle birlikte kullanılması tavsiye edilmez.
Ürün Modları:
P0 modunda SET tuşua kısa basın. U göründüğünde + ve - tuşlarına kısa basarak U,P,C,D birini seçin.
P0 göründüğünde SET tuşuna basmaya devam ederseniz P1,P2 ve P3 seçenekleri gelir. Örneğin P1 e geldiğinde + ve - ile parametre ayarlaması yapabilirsiniz.
P0 çalışma modu seçilir:
P0=U: U modu seçildiğinde ürün voltmetre olarak kullanılabilmektedir. V Test uçlarından girilen voltaj değeri doğrudan panel üzerinde yer alan ekranda görüntülenebilmektedir. Röle Çalışmaz.
P0=P: Düşük ve aşırı voltaj koruması. Belirlenen değerler arasında şarj yapar. Korumalı normal şarj modudur.
P0=C: Belirlenen süre kadar şarj etme modu (dikkatli kullanın her batarya için uygun değildir)
P0=F: Belirlenen süre kadar deşarj etme modu (dikkatli kullanın her batarya için uygun değildir)
Parametreler:
P1: Alt voltaj değeri
P2: Üst voltaj değeri
P3: Şarj yada deşarj süresi  A.00 da süre pasiftir. Varsayılan olarak A.00 gelir.
Fabrika ayarlarına döndürmek için + ve - tuşlarına basılı tutun.
Voltaj kalibrasyonu için 12V kaynağa bağlayın, + ve - tuşlarına basılı tutun ve ekranda U12 görün. Aynı işlemi 24V için tekrarlayın ve ekranda U12 görün.

ÖZELLİKLER

• Giriş Voltajı: DC 6-40V
• Hata Toleransı: ±0.1V
• Kullanım Alanı : 6-30V aralığındaki bataryalar
• Çıkış Tipi: Röle çıkış
• Yaklaşık Boyutlar: 66x46x16mm
• Delik Çapı: 3.3mm
