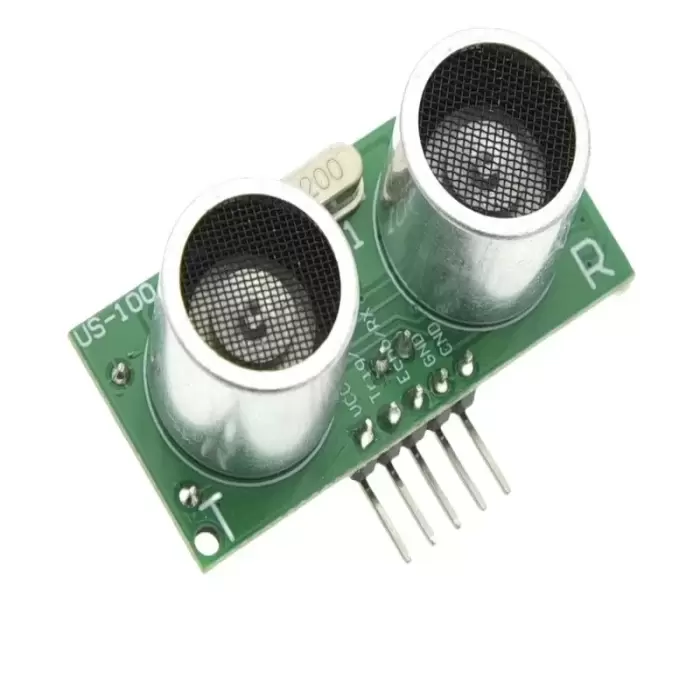

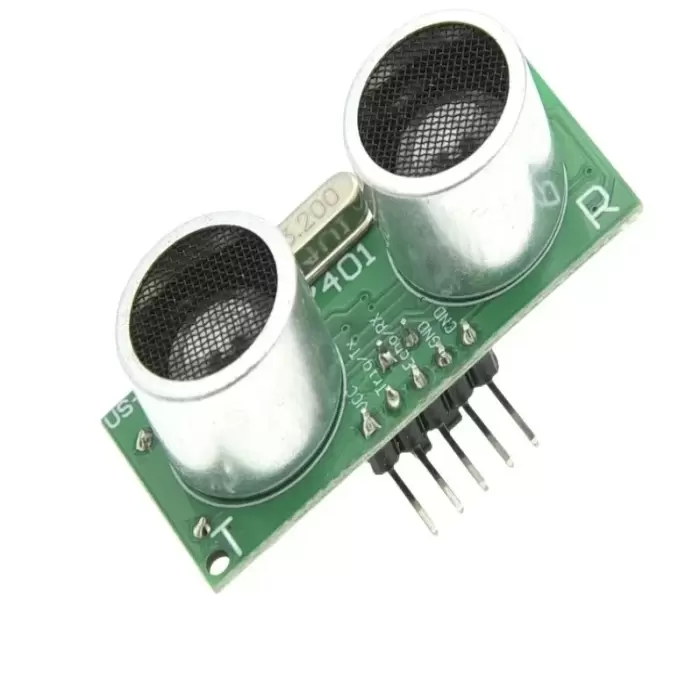

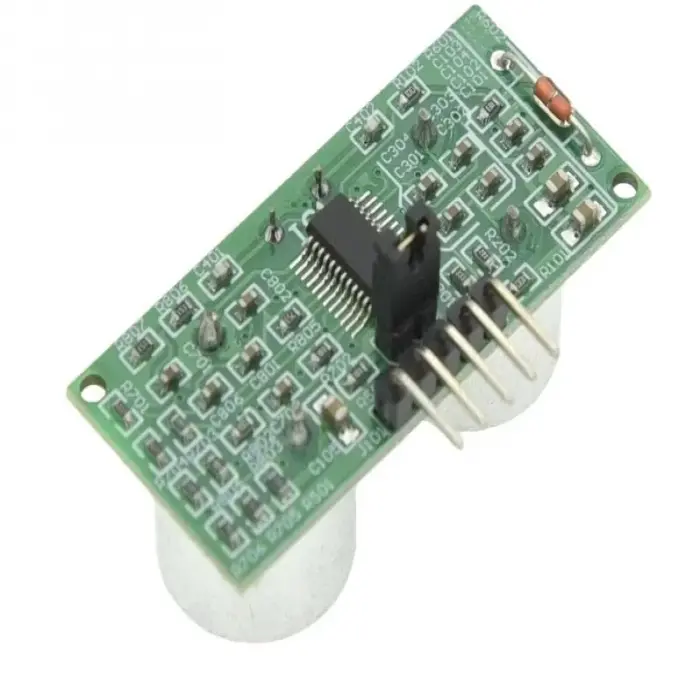

US-100 Ultrasonik Mesafe Sensörü

US-100 Ultrasonik Sensör Modülü - Sıcaklık Mesafe Ölçümü 2cm ile 450cm aralığında çalışan ultrasonik sensördür. Sıcaklık mesafe ölçümü ve varlık tespiti için kullanılırlar. 5V voltaj ile beslenir. Çıktı, süresi ölçülen mesafeyle orantılı olan bir sinyaldir.

US-100 Ultrasonik Mesafe Modülü Nasıl Çalışır?
Sensörü çalıştırmak için öncelikle Trig pinine 10us süreli 5V'luk bir darbe uygulamalıyız. Daha sonra sensör, verici dönüştürücü ile 40KHz'de (insan kulağının üzerinde) 8 ultrasonik darbe iletecektir. Yankı pimi azalır ve mesafeyi hesaplamak için kullanılan bir darbe üretilir. Ses dalgaları geri yansımazsa, 38 ms'lik bir süre sonra yankı pimi düşük olur ve bir darbe üretir.

ÖZELLİKLER

• Çalışma voltajı: DC 2.4V ~ 5.5V
• Statik akım: 2mA
• Çalışma sıcaklığı: -20~+70℃
• Endüksiyon açısı: 15°'den az
• Algılama aralığı: 2cm-450cm
• Hassas algılama: 0,3 cm + %1
• Kablolama yolu: VCC, trig (kontrol terminalleri), yankı (alıcı), GND
