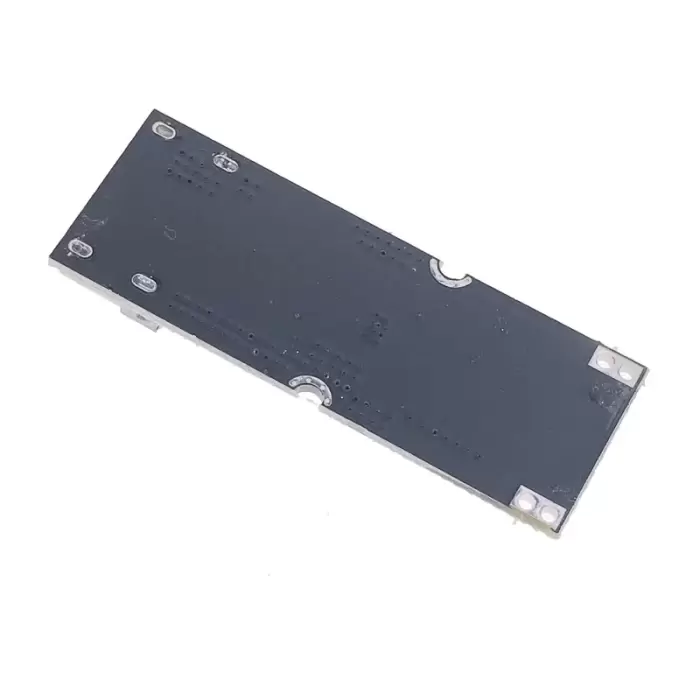

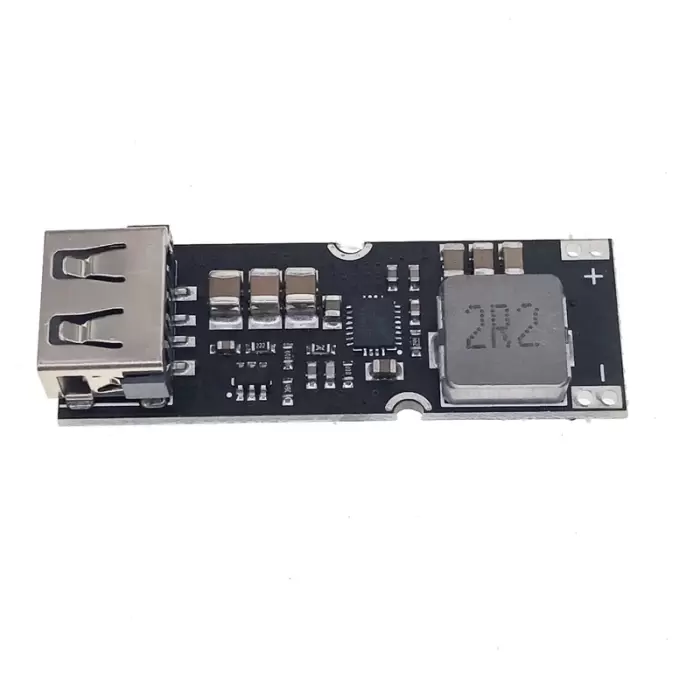

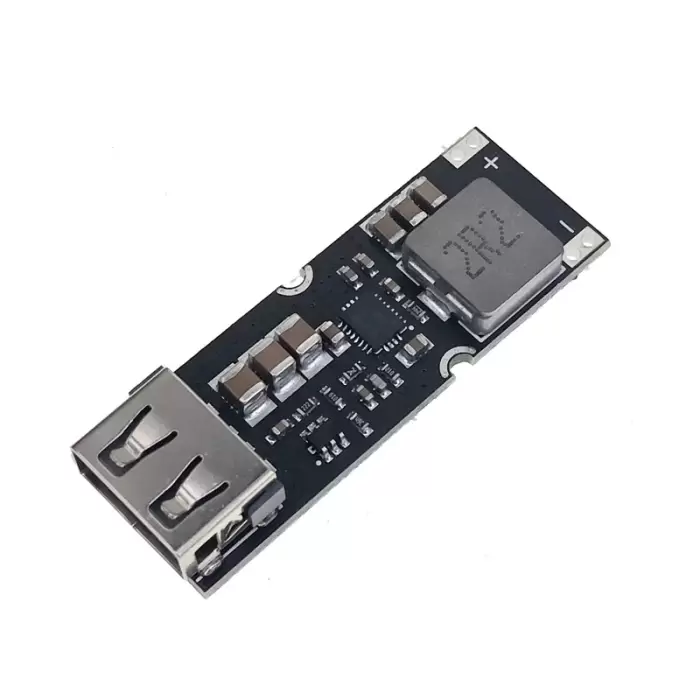

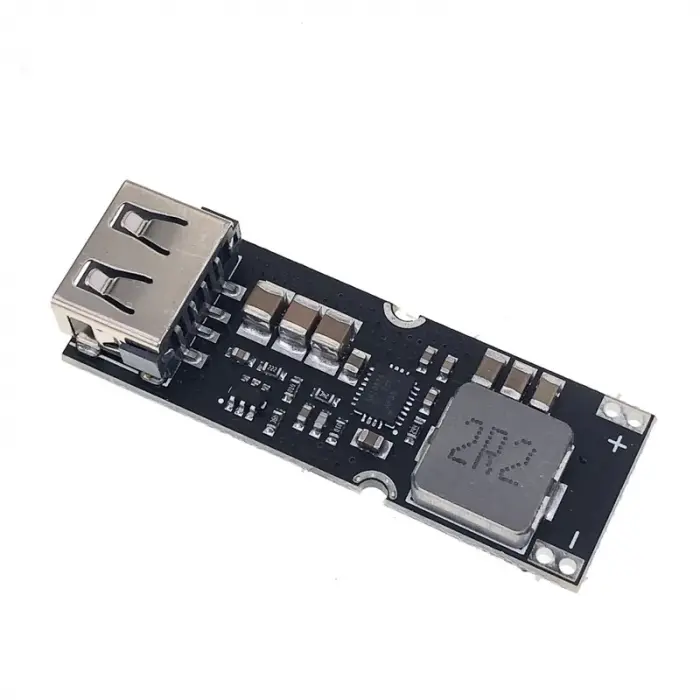

TPS61088 Hızlı Şarj Modülü

TPS61088, 11mΩ güç anahtarına ve taşınabilir sistemler için verimli, küçük form faktörü çözümü sağlayan 13mΩ doğrultucu anahtarına sahip yüksek güç yoğunluğu, tamamen entegre bir destek dönüştürücüsüdür. Geniş bir giriş voltajı aralığı 2.7V ila 12V ile TPS61088, tek veya iki hücreli Li-Ion pillerle uygulamaları destekler. Cihaz 10A anahtarlama akımı kapasitesine sahiptir ve çıkış voltajlarını 12.6 v'a kadar teslim edebilir.
TPS61088, çıkış voltajını düzenlemek için uyarlamalı sabit off-time tepe akım kontrol topolojisini kullanır. TPS61088, orta ve ağır yük koşullarında PWM modunda çalışır. Hafif yük koşulları altında, cihaz mod pimi ile aşağıdaki iki çalışma modundan birini seçebilir. Biri verimliliği artıran bir PFM modudur; Diğeri, düşük anahtarlama frekansı nedeniyle uygulama problemlerini önleyen zorunlu bir PWM modudur. PWM modunda anahtarlama frekansı harici bir direnç ile 200kHz ila 2.2MHz arasında ayarlanabilir. TPS61088 ayrıca programlanabilir yumuşak başlatma fonksiyonu ve ayarlanabilir anahtarlama tepe akımı sınırını da uygular.Ayrıca, cihaz 13.2V çıkış aşırı gerilim koruması, çevrim içi aşırı akım koruması ve termal kapatma koruması ile kullanılabilir.
TPS61088, 20 iğneli 4.50mm × 3.50mm VQFN paketinde mevcuttur.
Ürün uygulama tanıtımı:
Bu modül, cep telefonları, Ipad, MP3, PSP ve benzeri gibi genel dijital ürün şarjı için 5V-12V çıkışına tek hücreli lityum bataryaya uygulanabilir. Sadece pili bağlayarak yüksek akım çıkışlı mobil güç kaynağı olarak kullanılabilir. Çıkış voltajını ayarlayarak 5-12V ürüne güç kaynağı de mümkündür.
ÖZELLİKLER

• Ana kontrol çipi: TPS61088A
• Kimlik çipi: FP6601Q
• Giriş voltajı: 2.8 ~ 4.5V, 3.7V polimer lityum pil için çok uygun
• Çıkış voltajı: varsayılan 5V, protokole göre 4.5V ~ 12V sonra hızlı şarj tetikleme.
• Giriş anma akımı: 8A
• Çıkış akımı: 5V3A, 9V2A, 12V2A. Çıkış akımı uyarlanabilir.
• Çıkış gücü: 24W.
• Destek anlaşması: QC2.0, QC3.0, Huawei FCP, DCP anlaşması
• Verimlilik, tipik bir 93% değeri ile % 90% 'e kadardır.
• Modül boyutu: 47.5 (uzunluk) * 16.5 (genişlik) * 8 (yükseklik) mm (USB dahil)
• Modül net ağırlığı: yaklaşık 7 gram
