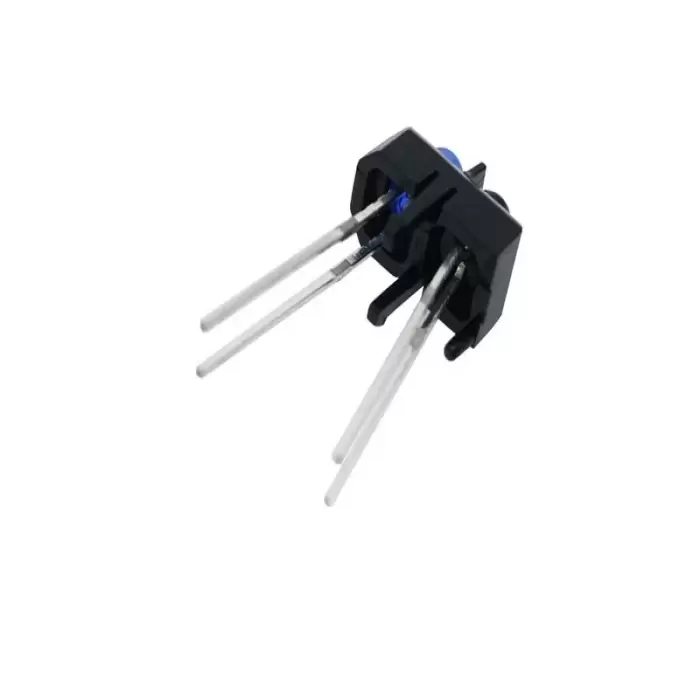

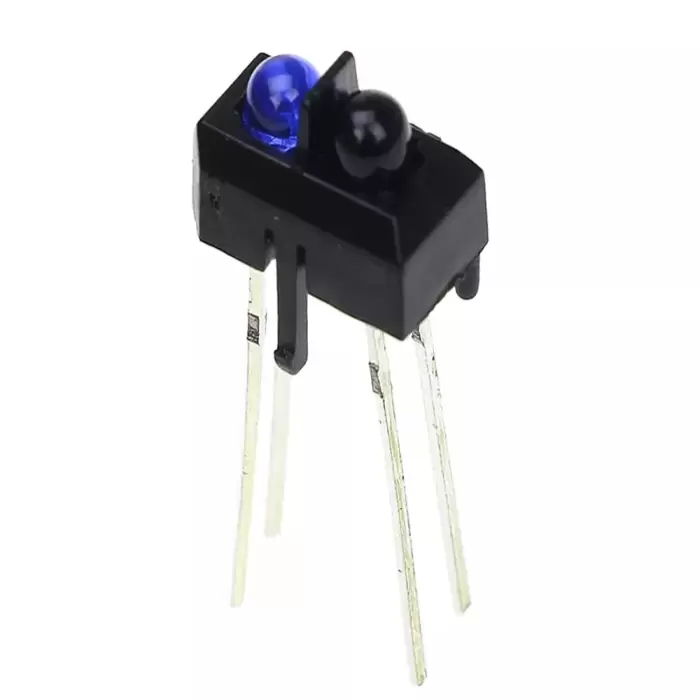

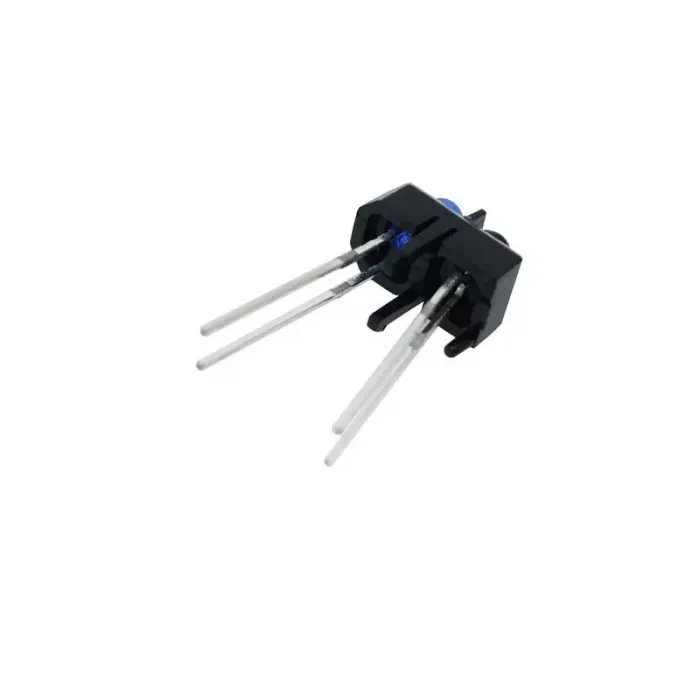

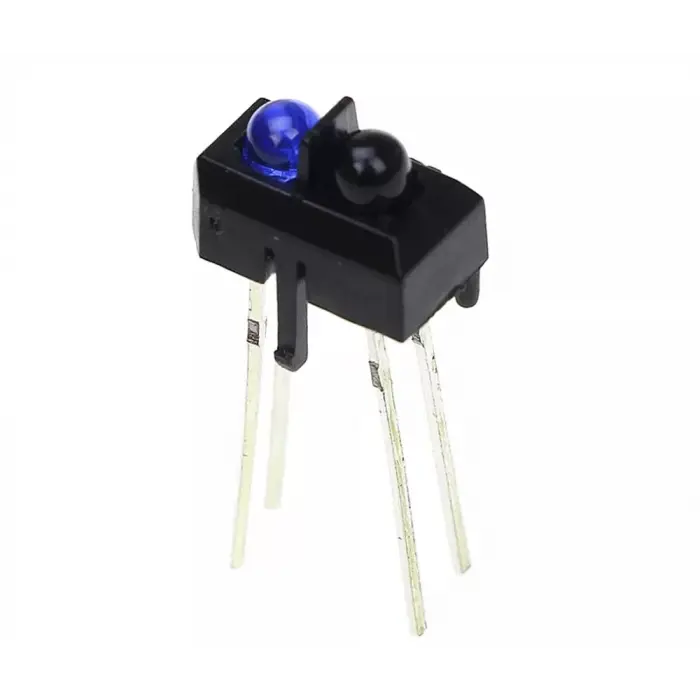

TCS5000 Kızılötesi Sensörlü Fotoelektrik Anahtar

Bir kızılötesi verici tüp ve bir kızılötesi alıcı tüp vardır. Verici tüpün kızılötesi sinyali yansıma yoluyla alıcı tüp tarafından alındığında, alıcı tüpün direnci değişir. Devrede, genellikle voltaj değişimi şeklinde yansıtılır ve ADC dönüşümü veya LM324 ve diğer devreler şekillendirildikten sonra, çıkış sonucu işlenir. Direncin değişimi, genellikle yansıtıcı yüzeye yansıyan alıcı tüp tarafından alınan kızılötesi sinyalin yoğunluğundan alınır.Kısa mesafeler için ideal olan bu sensörü Arduino ve benzeri geliştirme kartlarıyla kolayca kullanabilirsiniz.

ÖZELLİKLER

• Sensör ölçüm mesafesi 0.2mm – 15mm arası
• Kızıl ötesi 950nm dalga boyu
• Gün ışığını bloke eden filtre
• Işık kaynağı ve fototransistör için toplamda 4 çıkış
• Boyutlar: uzunluk 32mm-37mm, genişliği 7.5mm, kalınlığı 2mm.
• Çalışma gerilimi: DC 3V-5.5V.
• Algılama mesafesi: 1mm-8mm uygulanabilir.
• Akım-Collector (IC) (maks): 100mA.
• Çalışma sıcaklığı: -25 85 için ℃ ℃.
• Engel algılama
• Siyah ve beyaz çizgi algılama
