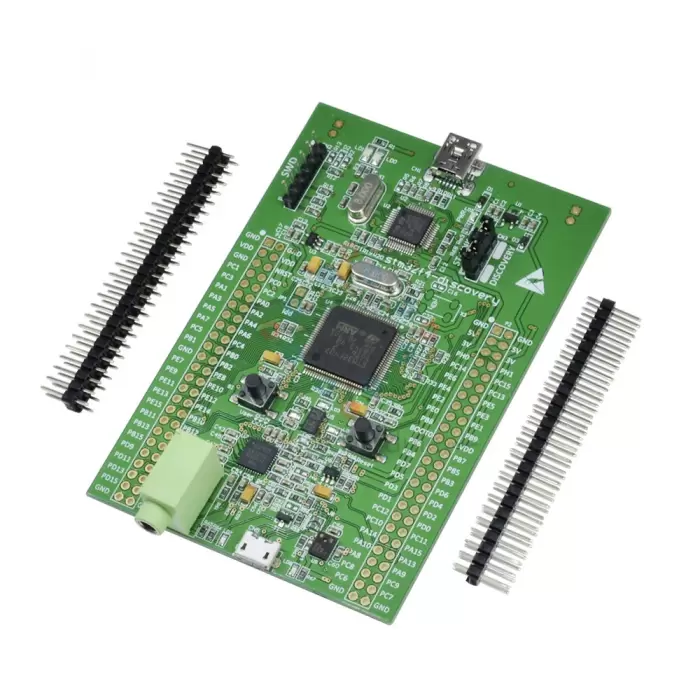

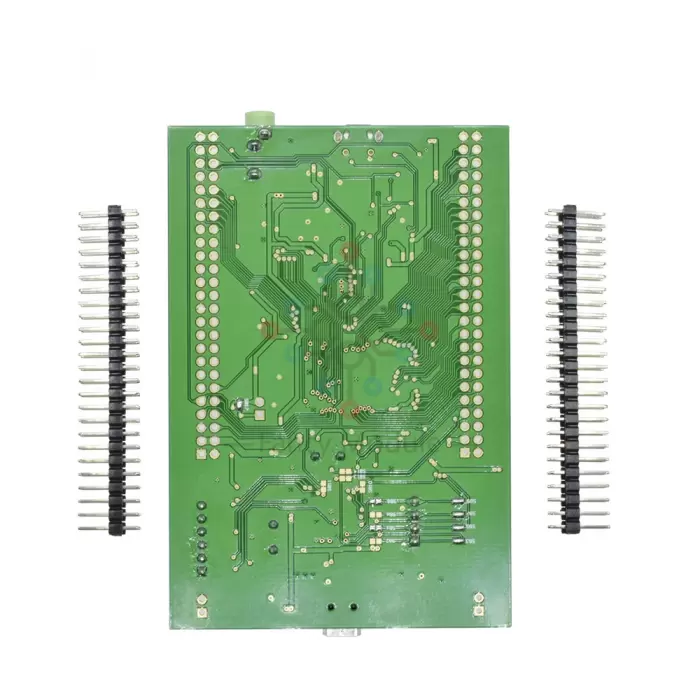

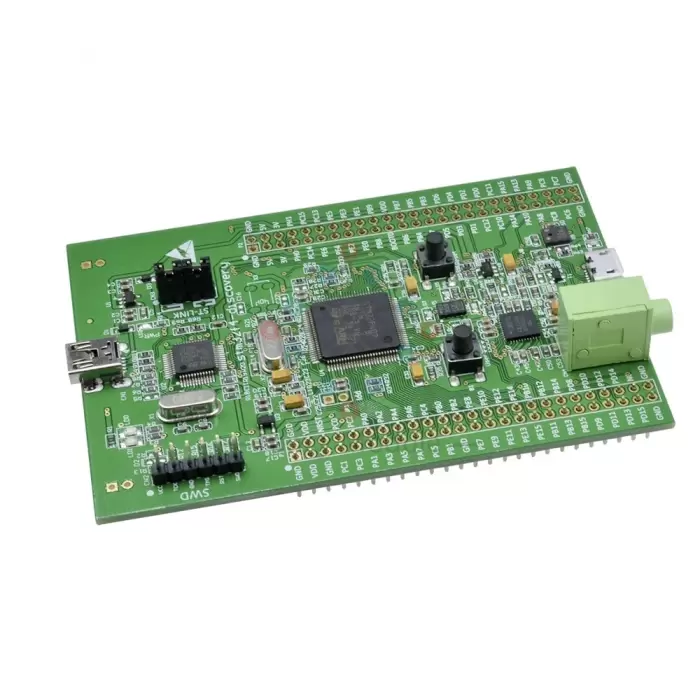

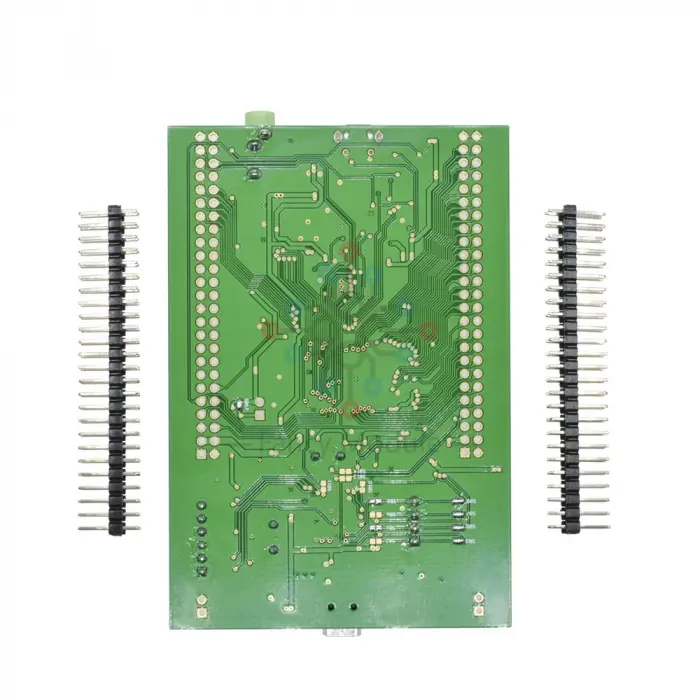

STM32F407 Geliştirme Kartı

Bu kart üzerindeki yüksek güçlü ARM®Cortex®-M4 32bit işlemcisi ile bir çok projelerinizi kolaylık yapabilirsiniz. Bu kart yeni başlayanlar veya deneyimli kullanıcıların hızlı bir şekilde başlaması için gerekli olan herşeyi içerir.Bu geliştirme kartında, ST-LINK/V2 veya ST-LINK/V2-A hata ayıklama aracı, iki adet dijital ST MEMS 3 eksen ivme ölçer, bir dijital mikrofon, dahili D sınıfı bir hoparlör sürücü ile bir ses DAC, ledler ve push butonlar ve 1 adet usb OTG konnektör içerir.Ayrıca bu ürün Floating point unit (FPU) tekli hassasiyete sahiptir.Uygulama güvenliğini artıran bir dizi DSP talimatı ve bir bellek koruma ünitesi (MPU) uygular.

ÖZELLİKLER

• STM32F407 32bit FPU çekirdekli ARM Cortex® -M4 mikroişlemci, 1Mb Flash Hafıza, LQFP100 paketi içerisinde 192 kb RAM
• Dahili ST-LINK/V2 hata ayıklama aracı
• ARM® mbed™ -enabled (http://mbed.org)
• Yeniden numaralandırma kabiliyeti ile USB ST-LINK ve 3 farklı arayüz:

       1- Sanal com port
       2- Depolama sistemi
       3- Hata ayıklama portu

• Kart Güç: Usb bus ya da 5V DC
• Harici Uygulamalar için Güç: 3V ya da 5V DC
• LIS302DL or LIS3DSH ST MEMS 3 eksen ivme ölçer
• MP45DT02 ST MEMS çok yönlü dijital mikrofon ses sensörü
• CS43L22 dahili D sınıfı bir hoparlör sürücü ile bir ses DAC
• Sekiz LED:

 1- LD1(kırmızı/yeşil) USB bağlantısı için

 2- LD2(kırmızı) 3.3V güç verildiğinde

 3- 4 kullanıcı ledi; LD3(turuncu), LD4(yeşil), LD5(kırmızı) ve LD6(mavi)

 4- 2 USB OTG ledi LD7(yeşil) VBUS ve LD8(kırmızı) aşırı akım

• İki push buton(Kullanıcı ve reset butonları)
• Mikro-AB konnektörlü USB OTG FS
• Prototipleme ve kolay-hızlı bağlantı için LQFP100 I/Os uzatma headerları
• Çeşitli örneklerin de dahil olduğu kapsamı ve özgür bir yazılım, yerleşik kütüphanelerin kullanımı için STSW-STM32068 ya da STM32CubeF4 paketleri
• Sistem Gereksinimleri; Windows® OS (XP, 7, 8,10) ve mini USB
