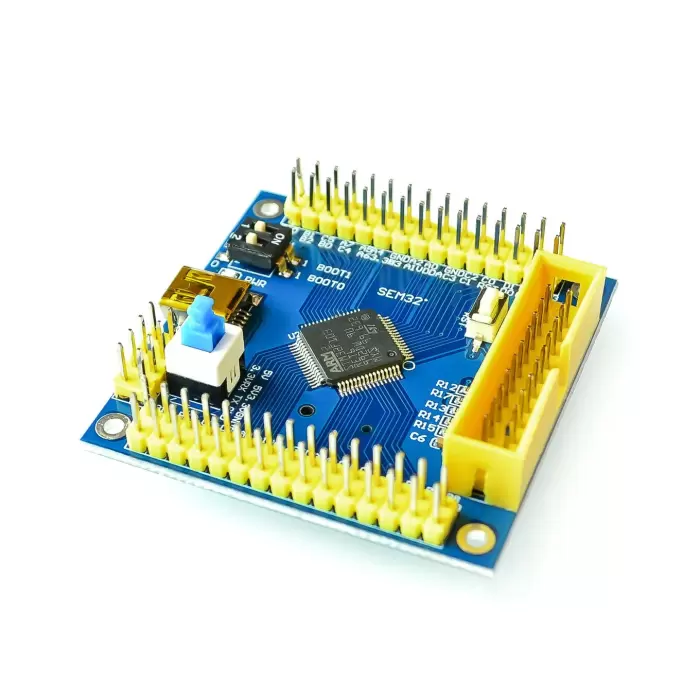

STM32F103RET6 Geliştirme Kartı

• çip: STM32F103RET6, 64 GPIO/128 K FLASH/20 K SRAM.
• İŞLEMCI: ARM 32bit Cortex-M3
• hata ayıklama modu: JTAG/SWD
• 8 M harici kristal osilatör teknede, RTC kristal osilatör.
• USB veri hattı güç kaynağı güç kaynağı destekler

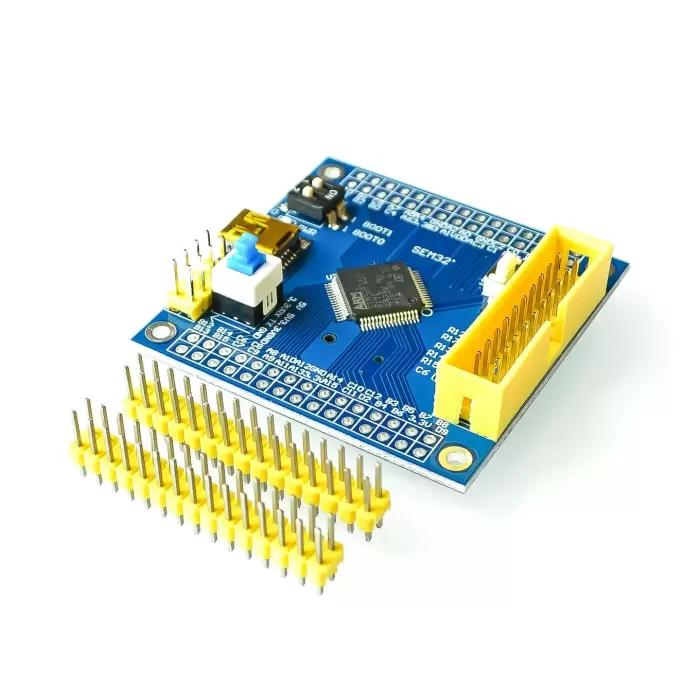

• tüm IO ekstre, ücretsiz harici genişleme devresi.
• destek birden emulator JTAG arayüzü teknede erişim.

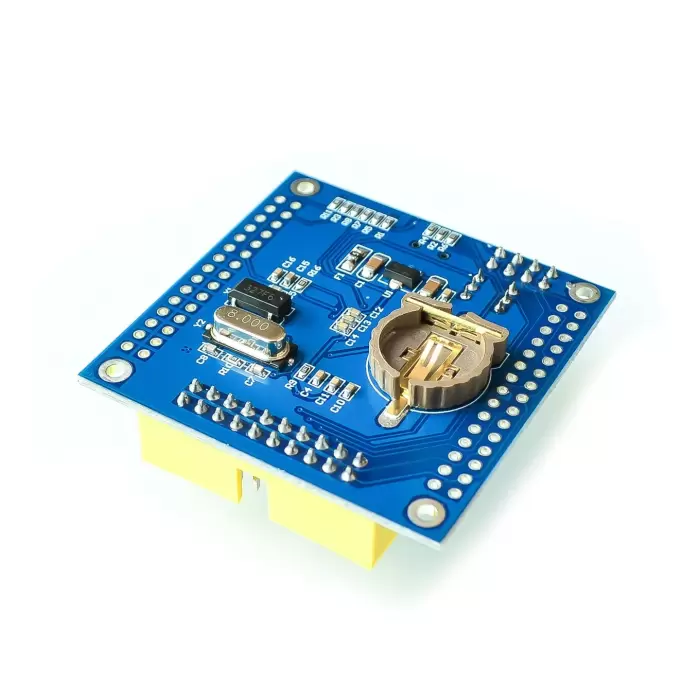

• Rtc pil tutucu kapalı MCU-RTC güç sağlar, bakım ve yedek pil sonra yüklenir

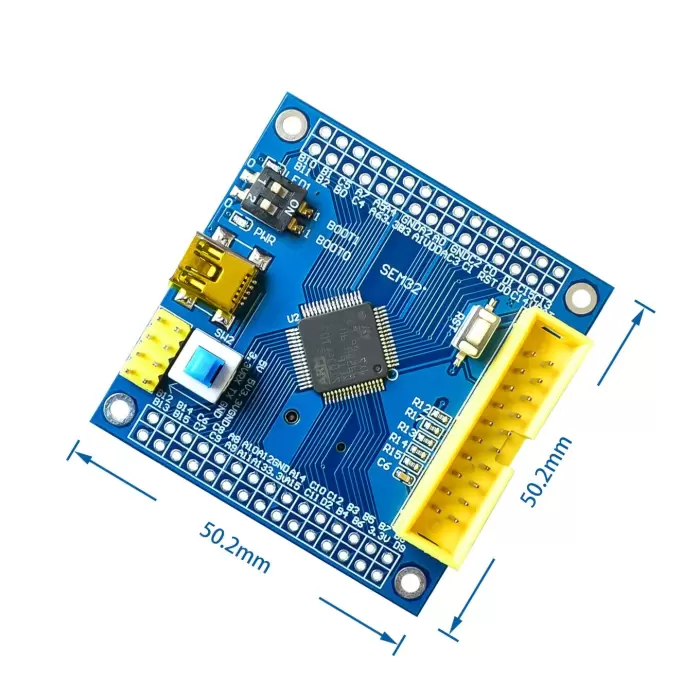

• boyutu: 50mm x 50mm.

MCU talimat:

• ARM 32 bit Cortex-M3 CPU maksimum 72 MHz çalışma frekansı
• programı bellek 512 K bayt (ROM), 64 K bayt SRAM
• 8 MHz ve 40 KHz RC osilatör, 32 KHz RTC osilatör kalibrasyon fonksiyonu ile
• güç on/off reset (POR/PDR), programlanabilir gerilim monitör (PVD)
• 2.0-3.6 V güç kaynağı ve I/O pin
• uyku, dur ve bekleme modu, VBAT bit, RTC, ve yedekleme kayıt güç kaynağı
• 2 12 bit analog dijital dönüştürücüler, 1 μ S dönüşüm süreleri, dönüşüm aralığı 0-3.6 V, üç kez örnekleme ve tutma fonksiyonu, dahili sıcaklık sensörü
• 7 kanal DMA denetleyicisi, tarafından desteklenen çevre birimleri: zamanlayıcılar, ADC, DAC, SPI, I2C, ve USART
• seri tek line hata ayıklama (SWD) ve JTAG arayüzü, Cortex-M3 gömülü izleme modülü
• 51 çok fonksiyonlu iki yönlü I/O portları, tüm I/O portları 16 harici kesmeleri eşlenebilir, ve hemen hemen tüm limanlar 5 V sinyalleri tolere edebilir
• 3 evrensel zamanlayıcılar, 1 Gelişmiş zamanlayıcılar
• 2 I2C arayüzleri (SMBus için destek/PMBus)
• 3 USART arayüzleri
• 2 SPI arayüzleri (18 M bit/sn)
• CAN arabirimi (2.0B girişimi)
• USB 2 tam hız arabirimi
