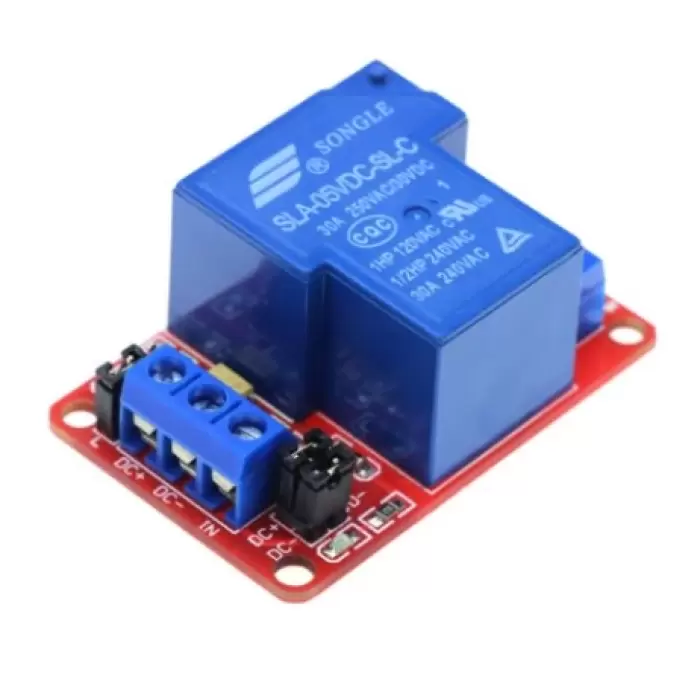

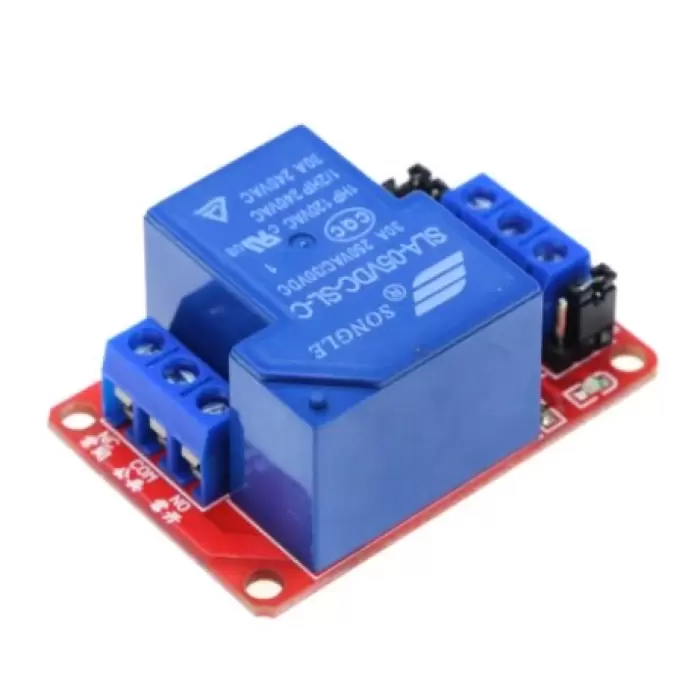

Songle 5V 30A 1 Kanallı Röle Modülü

Songle 1 kanallı 5V 30A Röle Modülü elektrik kesintisi rölesi LED göstergeli 1 kanal röle modülü kartıdır .Röle modülü, otantik kalitede bir mekanik röle ve size güçlü anti-parazit yeteneği ve istikrarlı performans sağlayan endüstrinin en kaliteli subminyatür iki yönlü izolasyon optik kuplajını kullanır.

Kullanıcı röle kontrol seviyesini seçebilir, yüksek seviye kapalı olabilir, ayrıca düşük seviye ve kapalı olabilir. Songle Tek Kanallı 5V 30A Röle Modülü Güç Arızası Rölesi, sınırlı bir akış direnci içerir, doğrudan güç kaynağını negatif kontrol olarak kullanabilir, ayrıca MCU G/Ç kontrolünü de kullanabilirsiniz.
Röle modülünde bir güç gösterge ışığı (kırmızı)ve 1 yol rölesi durum gösterge ışığı (mavi) bulunur. Bu röle ile elektrikli aletleri, ışıkları vb. kolayca kontrol edebilirsiniz.
Hataya dayanıklı tasarım, kontrol hattı kopsa bile röle hareket etmeyecektir.

Modül arayüzü:
1)DC+ : DC güç kaynağı pozitif kutbu
2)DC- : DC güç kaynağı negatif kutbu
3)IN : sinyal tetikleme pimi
4)JD+ : röle kontrol voltajı pozitif
5)JD- : röle kontrol voltajı negatif

ÖZELLİKLER

• Optik kuplaj izolasyonu, sürüş yeteneği güçlü, istikrarlı performans; Tetik akımı 5mA
• Modül, jumper ile yüksek seviye veya düşük seviye tetikleyici olarak ayarlanabilir
• Arayüzün anma akımı 16A'dır.
• DC+ ve JD+ jumper başlığı ile kısa devre, DC- ve JD- jumper başlığı ile kısa devre, tetikleme terminali ile röle kontrol terminali arasında aynı voltajdır.
• Yüksek ve düşük seviyeli tetik modu seçimi. Jumper ve L pin bağlantısı, IN pini, düşük seviye tetikleyicidir. Jumper ve H pin bağlantısı, IN pini, yüksek seviye tetikleyicidir.
