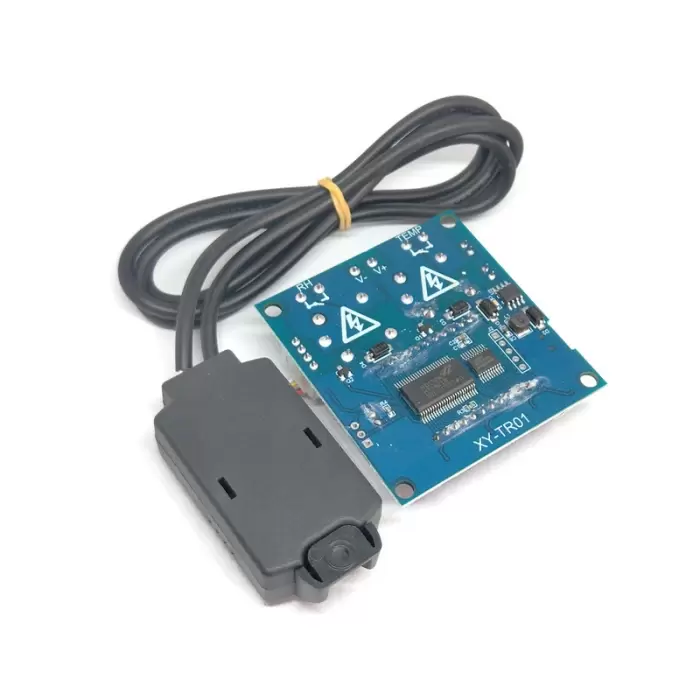

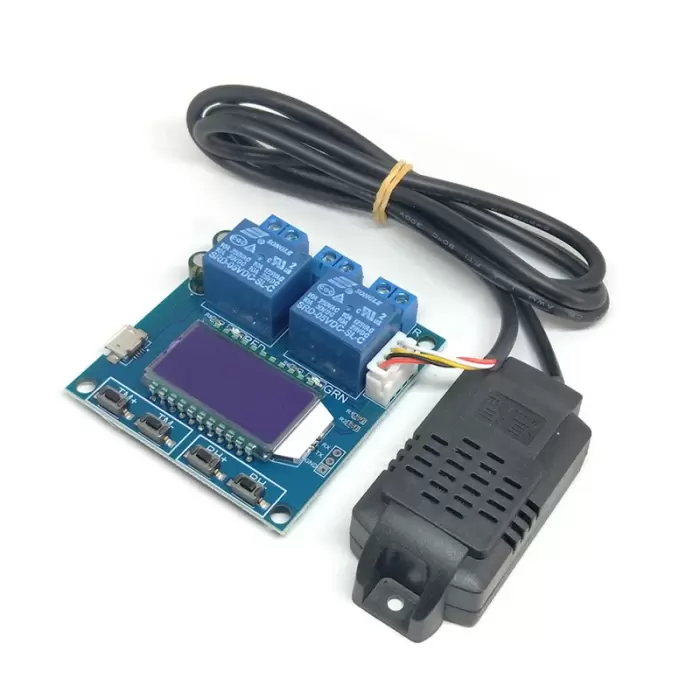

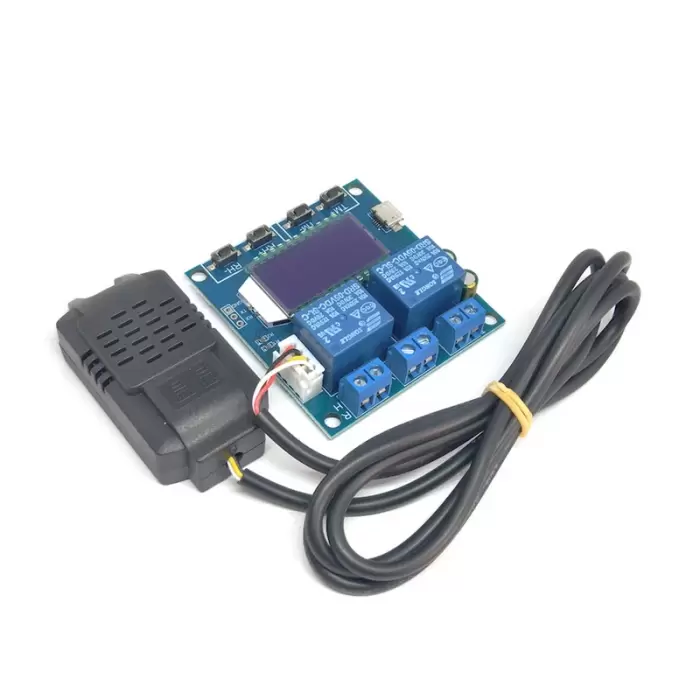

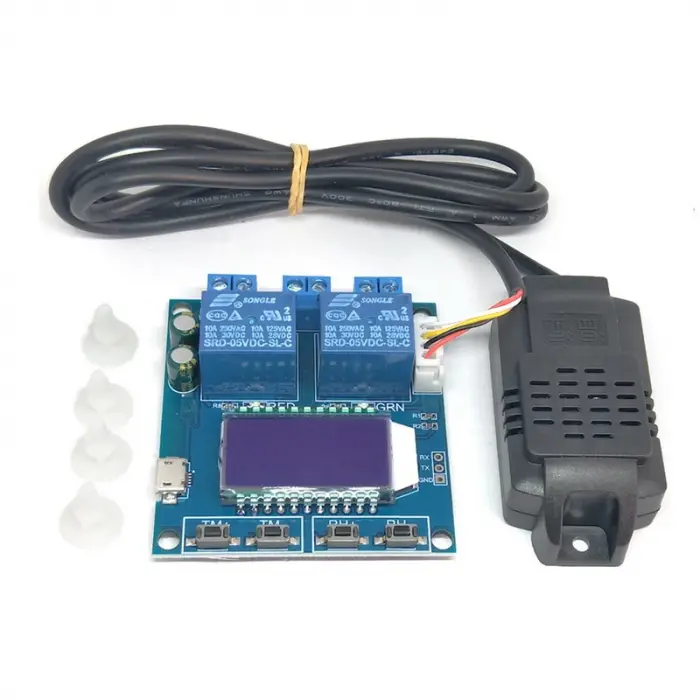

SHT20-XY-TR01 SHT20 2 Kanallı Isı ve Nem Kontrollü Röle Modülü

XY-TR01 sıcaklık ve nem kontrollü röle kartıdır. Üzerinde birbirinden bağımsız iki röle vardır. Bu rölelerden biri sıcaklık değerine diğeri ise nem değerine göre çalışmaktadır. Kuluçkarda, akıllı ev projelerinde, ısıtma ve soğutma sistemlerinde kullanılabilir.
Kullanım:

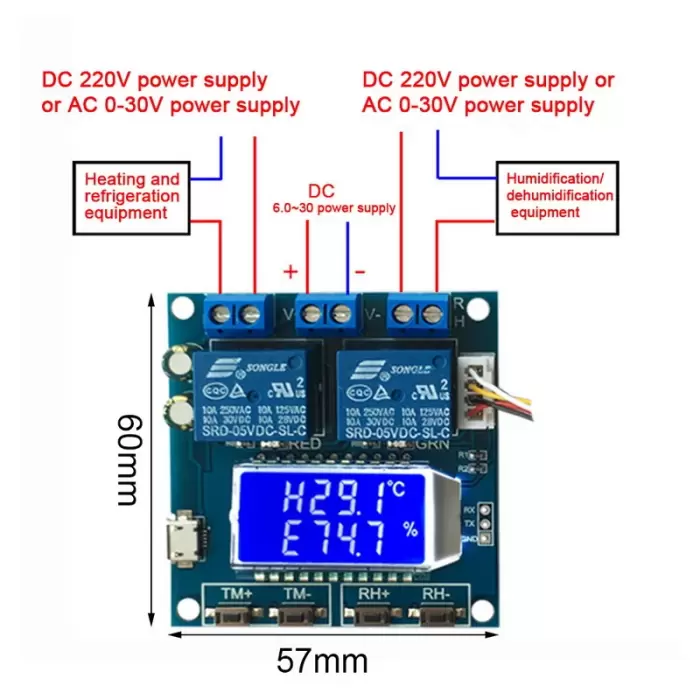

>Ürün ortada bulunan iki klamensten 12V DC ile beslenir.
>Ekran sıcaklığı ve nem oranını göstermektedir.
>TM + tuşuna uzun basılır ve ekran yanıp sönmeye başlar, üst sıcaklık değeri belirlenir ve 3sn sonra ekran yanıp sönmeyi keser. - tuşu ile aynı işlem yapıldığında sıcaklık alt sınırı belirlenir.
>Nem için de sıcaklık için yapılan işlemler tekrarlanır.
>Parametreleri sıfırlamak ve ürünü resetlemek için - TM ve + RH tuşuna aynı anda basılı tutulmalıdır.
Nem fonksiyonu:
Çalışma modunun otomatik olarak tanımlanması:
Sistem otomatik olarak başlangıç/durdurma nemine göre, çalışma modunu belirler;
Nemi başlat> nemi durdur, nem alma modeli' d'.
Başlangıç nem <stop nem, humidificationmode 'E'.
Nem alma modu:
Nemlenme nem, röle iletimi, yeşil led açık olduğunda, nem alma ekipmanı çalışmaya başlar;
Ne humidity≤Stophumidity, röle bağlantı, yeşil led kapalı, dehumidificationequipment stop çalışmak;
Humidificationmode:
Ne humidity≤Start nem, röle İletim, yeşil led, humidificationequipment başlar çalışmak;
Ne humidity≥Stophumidity, röle bağlantı, yeşil led kapalı, humidificationequipment stop çalışmak;
Humidificationcorrection fonksiyonuRH(-10.0 ~ 10%):
Sistem uzun bir süre çalışıyor ve önyargılı olabilir, bu fonksiyon düzeltmesi yoluyla, gerçek nem = nem + kalibrasyon değerini ölçme
Sıcaklık/nem düzeltme değeri nasıl değiştirilir:
1. Çalışma arayüzünde, çift tıklayın'TM +'Ayarlanan arayüzün düzeltilmesini girmek için anahtar, türün aşağı doğru görüntü düzeltmesi, belirli değerlerin yukarı doğru gösterimi; (OFE:Sıcaklık düzeltme değeriRH:Nem düzeltme değeri)
2. TM-'Anahtarına kısa süreli basın, parametreleri değiştirmek için geçişRH + RH-Anahtar, desteğin belirli değerini değiştirmek uzun basın
3. Parametreler değiştirildiğinde, çift tıklayın'TM +'Anahtar, düzeltme pozitif ayar arayüzünden çıkın ve verileri kaydedin;
4. Röle nasıl etkinleştirilir/devre dışı bırakılır:
Çalışan arayüzde, kısa basın'TM-'Anahtar, sıcaklık rölesini etkinleştir/devre dışı bırak (Açık:EtkinleştirKapalı:Devre dışı bırakın), çalışma arayüzüne geri dönün, sıcaklık rölesi devre dışı bırakılırsa, sıcaklık sembolü '℃' hatırlatmak için yanıp söner.
Çalışan arayüzde, kısa basın'RH-'Anahtar, nem rölesini etkinleştir/devre dışı bırak (Açık:EtkinleştirKapalı:Devre dışı bırakın), çalışan arayüze geri dönün, nem rölesi devre dışı bırakılırsa, nem sembolü '%' yanıp söner
ÖZELLİKLER

• Giriş gerilimi: DC 12V yada micro USB girişinden 5V
• Sıcaklık aralığı: -20 ~ 60
• Nem aralığı: % 00 -% 100 RH
• Algılama doğruluğu: 0.1, % 0.1 RH
• Sensör: 1 Metre Sıcaklık ve nem sensörü SHT20
• Çıkış Tipi Röle Çıkışı (Anahtar Çıkışı)
• Boyut: 65 * 55 * 28mm
