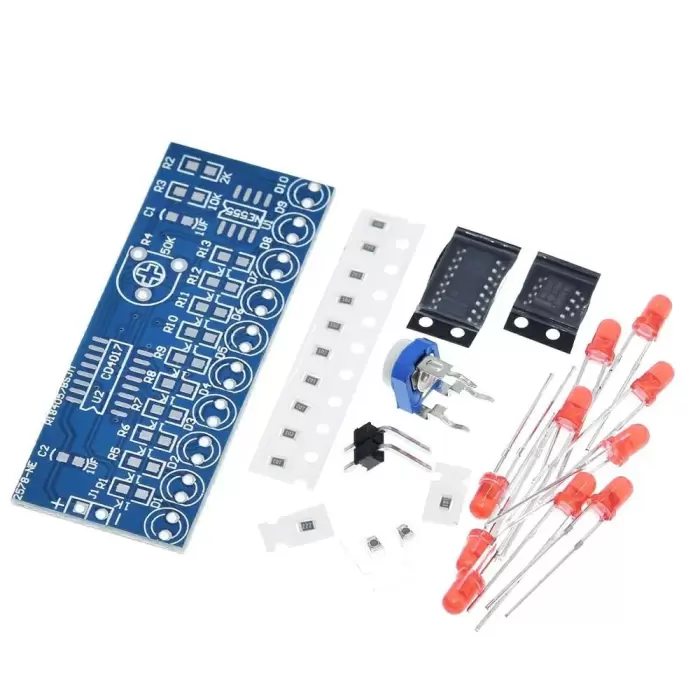

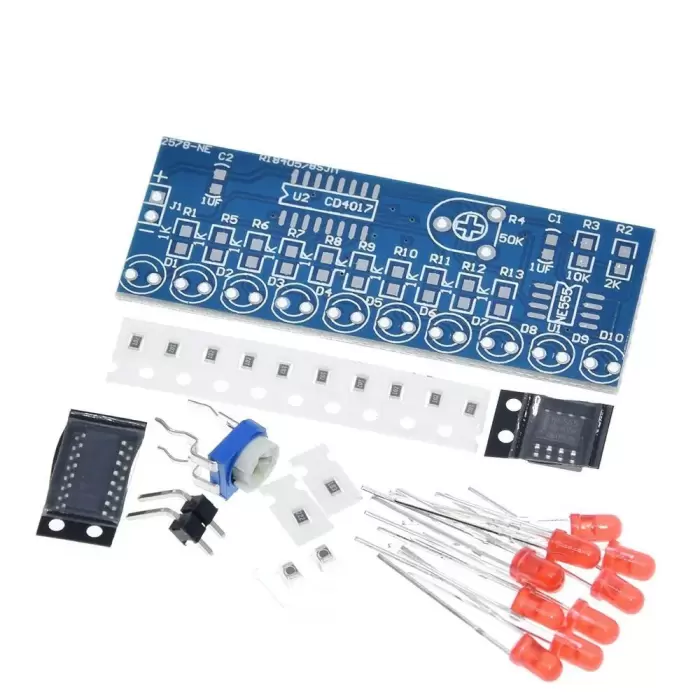

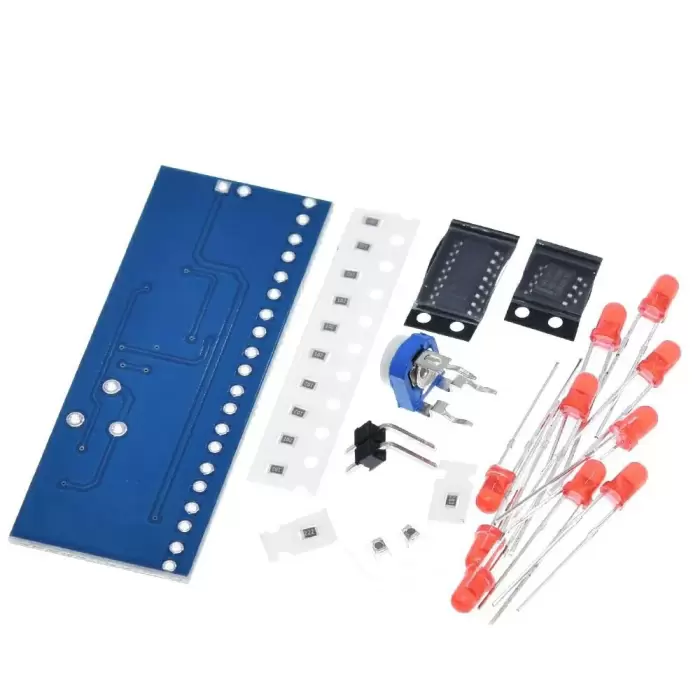

NE555 + CD4017 Kayan Işıklı Modül

Bu kit esas olarak saat jeneratörü devresi ve ondalık sayaç devresinden oluşur. Çekirdek olarak NE555 ile vibratörden oluşur. Güç kaynağı R2, R3 ve r4'den kapasitör C1 ile şarj edilir. C1 ilk şarj edildiğinde, NE555 iki bacak hala düşük seviyede. Bu nedenle, çıkış terminalinin üç ayağı yüksek seviyededir. Güç kaynağı R2, R3 ve R4 ile % 2/3 güç kaynağı voltajına şarj edildiğinde, çıkış terminalinin üç ayağı yüksekten düşüğe değiştirilir. NE555 deşarj tüpü açık ve elektriklenmiş. Kapasitör C1, 7 fit R4, R3 ve ne555 ile deşarj edilir. C1 her iki ucundaki voltaj, güç kaynağı voltajının 1/3 'inden az olduğunda, 3 fit NE555 seviyesi düşük seviyeden yüksek seviyeye değişir. C1 tekrar şarj edilir, bu yüzden döngü bir salınım oluşturur. Şarj süresi 0.695 (R2 + R3 + R4) C1, deşarj süresi 0.695 (R4 + R3) c1'dir. R4 ayarlanması, osilatörün çıkış frekansını kontrol edebilir. NE555 saat salınım sinyali sürekli cd4017 14 feet eklenir. Cd4017'nin 10 çıkış terminaline bağlı 10 led vardır. Cd4017'nin 10 çıkış terminali dönüşümlü olarak saat sinyalinin etkisi altında yüksek seviye ürettiğinde, D1-D10 sırayla açılır, böylece boru hattı lambasının etkisini oluşturur.LED lambanın akış hızı r4'ü ayarlayarak ayarlanabilir.

ÖZELLİKLER

• Bir set ağırlığı: 6.7g
• Kit adı: NE555 + CD4017 boru hattı lamba kiti/parçaları
• Güç kaynağı voltajı: 2.5-14.5 V

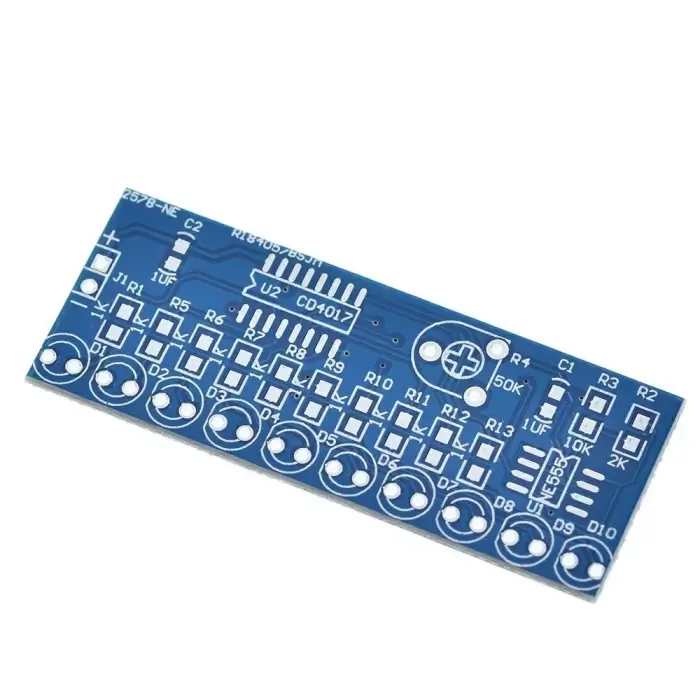

• PCB boyutu: 5.4 cm * 2.1 cm
• PCB kalınlığı: 1.6mm
