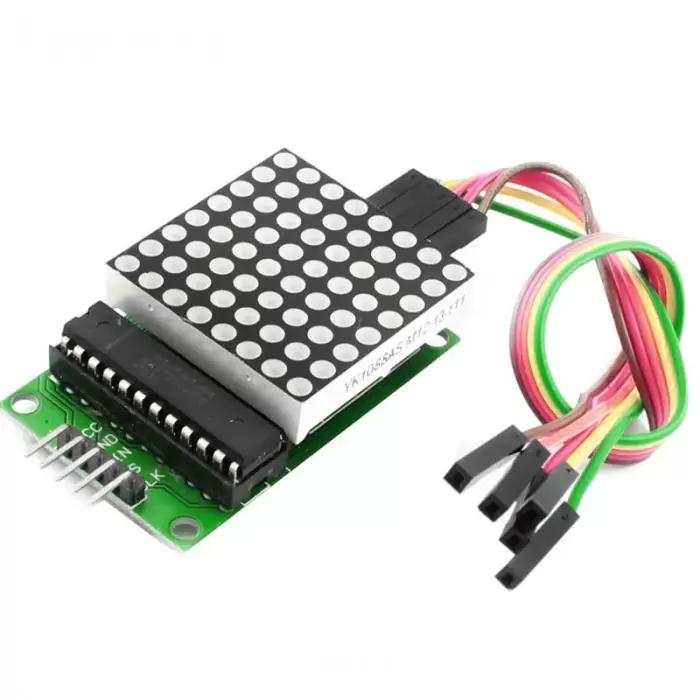

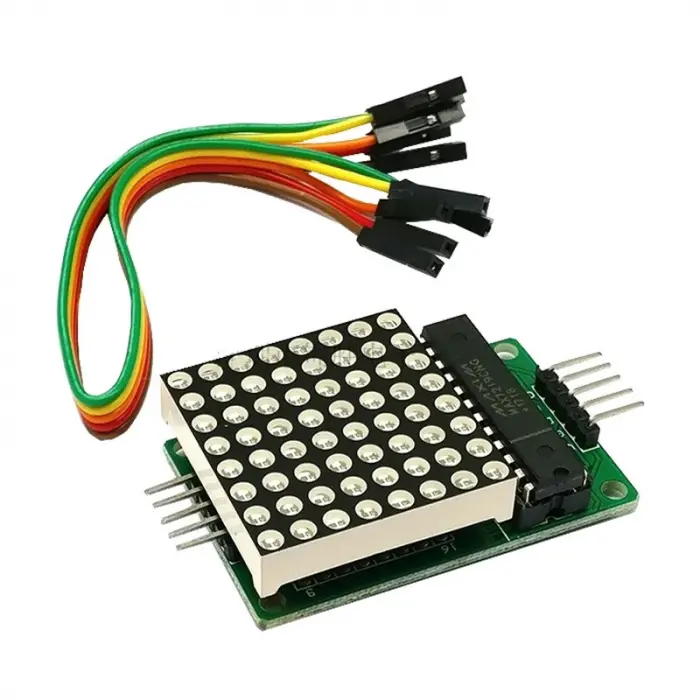

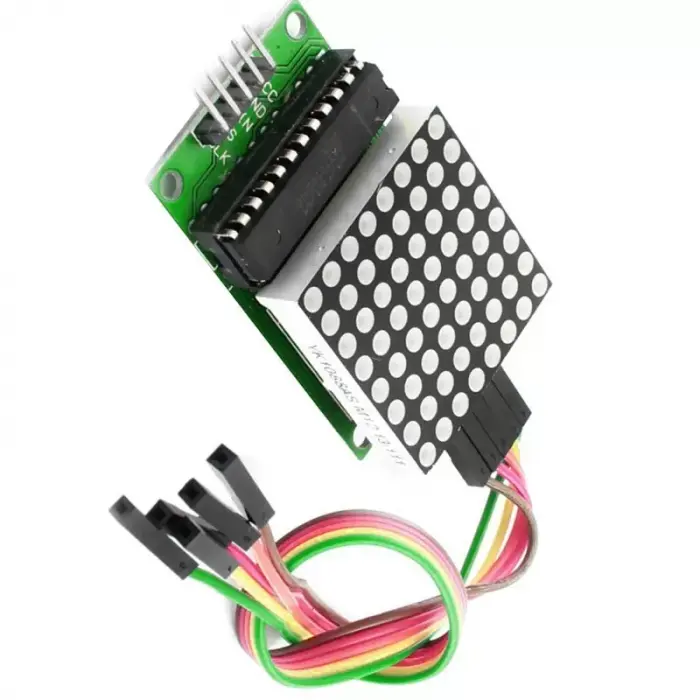

MAX7219 Nokta Matrix Modülü + Kablo

MAX7219 entegre bir seri giriş/çıkış ortak katot ekran sürücüsüdür. Bir mikroişlemci ve 8 haneli 7 segmentli dijital LED ekranı bağlar. Ayrıca bir çubuk LED ekrana veya 64 bağımsız led'e bağlanabilir. Çip üzerinde B tipi BCD kodlayıcı, çoklu tarama döngüleri, segment word sürücüleri ve her veriyi saklamak için 8*8 statik RAM içerir. Her led'in segment akımını ayarlamak için kullanılan sadece bir harici kayıt vardır.Tüm genel amaçlı mikroişlemcilere uygun dört telli bir seri arabirim bağlanabilir. Her veri, güncellenirken tüm ekranları yeniden yazmadan ele alınabilir. MAX7219 ayrıca, kullanıcıların her veri için kodlamayı seçmelerini veya kodlamamalarını sağlar.
Tüm cihaz, kullanıcıların 1-8 bit veri görüntülemesine izin veren bir tarama limit kaydı olan 150μA düşük güç kapatma modu, analog ve dijital parlaklık kontrolü içerir. Ve tüm led'lerin ışık yaymasına izin veren bir algılama modu.

ÖZELLİKLER

• Tek bir modül 8*8 ortak katot matrisini kullanabilir
• Modül çalışma voltajı: 5V
• Modül boyutu: 5X3.2X1.5cm
• 4 sabitleme vida delikleri ile, delik çapı M3 bakır ayağı ile sabitlenebilir 3mm olduğunu
• Giriş ve çıkış arayüzü ile modül, birden fazla modül kaskad desteği

Kablolama talimatları:

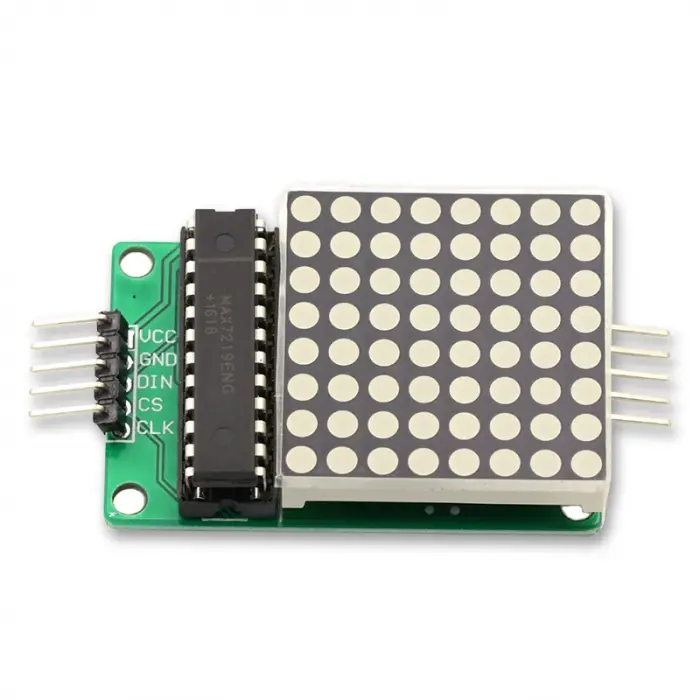

1. Modülün sol tarafı giriş portu ve sağ taraf çıkış portu.
2. Tek bir modülü kontrol ederken, sadece giriş portunu cpu'ya bağlamanız gerekir
3. Birden fazla modül basamaklandığında, her modülün giriş terminali cpu'ya bağlandığında, çıkış terminali ikinci modülün giriş terminaline bağlanır, ikinci modülün çıkış terminali üçüncü modülün giriş terminaline bağlanır, vb.
