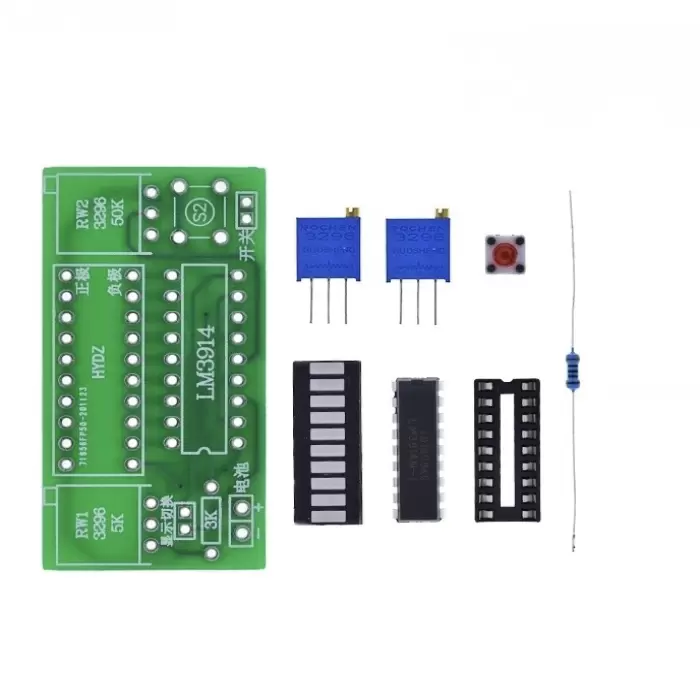

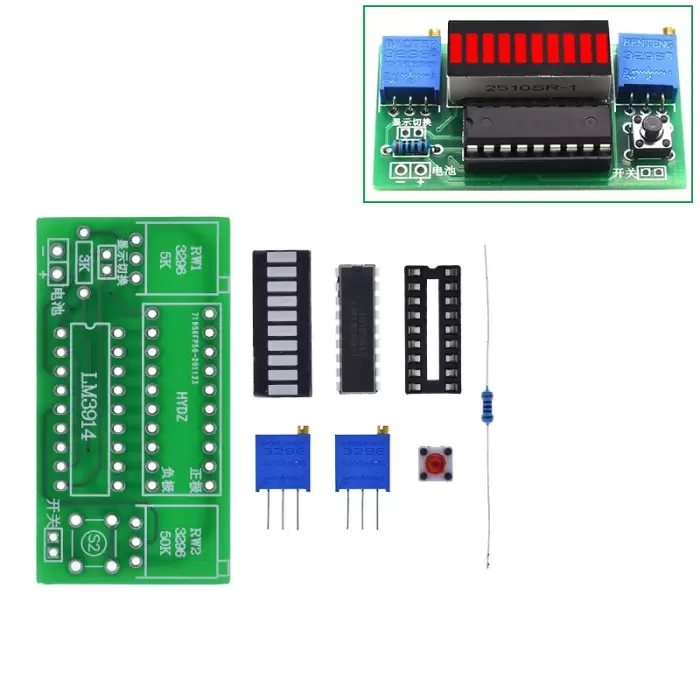

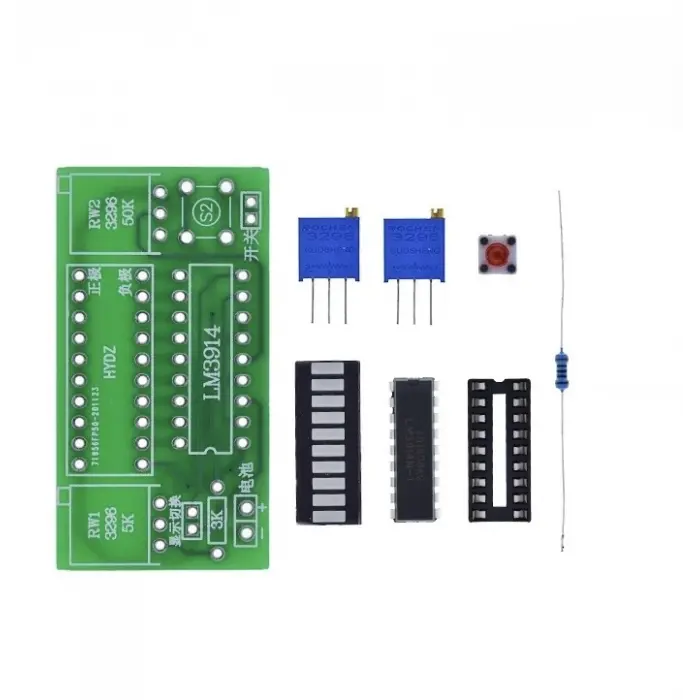

LM3914 10 Segment LED Kiti (Demonte)

3.7 V lityum pil gibi segmentlerin yüzdesini gösterir, alt voltajı 3 V alır, 4.2 V üst limiti, 4.2-3 = 1.2 V, 1.2 V alt limit arasındaki voltaj farkı.LM3914 bir analog voltajı doğru bir şekilde algılayabilir ve 10 LED ekran, ekran nokta modu led'i 10 kez yanar veya şerit deseninde ayrı ayrı aydınlatılır.
Ekran açıklaması: 10 dosyanın alt limiti arasındaki akü voltajını görüntüler, 10 ışık ekran şarjı 10%-0% aralık adına, her bir ışığın temsilcisinin 100% şarj ekranını gösterdiğini gösterir; tek ışık ekranını da değiştirebilirsiniz, sadece bir ışık, daha fazla güç, tek ışık gücü 4mA görüntülenir, Hepsi parlak 42mA.

ÖZELLİKLER

• Güç: bar ekran tam parlaklık 42ma, tek ışık 4ma gösterir
• Ölçüm aralığı: ortak 2.4-20 v içindeki pil
• Renk: mavi
• Ekran: çok hafif çubuk ekran veya tek bir ışık nokta ekran
• PCB kartı boyut: 45*14mm
• Lityum piller, kurşun-asit piller ve diğer güç pilleri için uygun görüntülenmesi gerekir
• Bilimsel bir ayarın pil deşarj eğrisi için güç ayarlanabilir ekran aralığı, doğrudan destek: tek lityum 1 S (4.2 V) ~ 4 S (16.8 V), kurşun asit 6 V ~ 12 V, NiMH 3.6 V ~ 18 V, nikel-kadmiyum piller 3.6 V ~ 18 V

Çeşitli yüksek ve alçak gerilim pil ekran aralığı ayarı:
1. lityum pil:
Tek bir lityum pil deşarj voltajının tamamlanmasından sonra 3 V, tam olarak şarj olduğunda 4.2 V;
1 S 3 V (ilk ışık) 4.2 V (onuncu ışıklar) karşılık gelir;
2 S 6 V (ilk ışık) ila 8.4 V (onuncu ışıklar) karşılık gelir;
3 S 9 V (ilk ışık) ila 12.6 V (onuncu ışıklar) karşılık gelir;
4 S 12 V (ilk ışık) ila 16.8 V (onuncu ışıklar) karşılık gelir;
Diğer seri voltaj vb.
2. kurşun asit piller:
6 V veya 12 V kurşun-asit batarya genellikle:
6 V 4.8 V (ilk kırmızı ışık) ila 6.75 V (onuncu ışıklar) karşılık gelir;
12 V 9.6 V (ilk kırmızı ışık) ila 13.5 V (onuncu ışıklar) karşılık gelir;
Yukarıdaki standart pil deşarj aralığı tasarımına göre modül, pili doğru bir şekilde yansıtabilir, böylece kullanıcılar pilin durumunu kolayca gözlemleyebilir.
