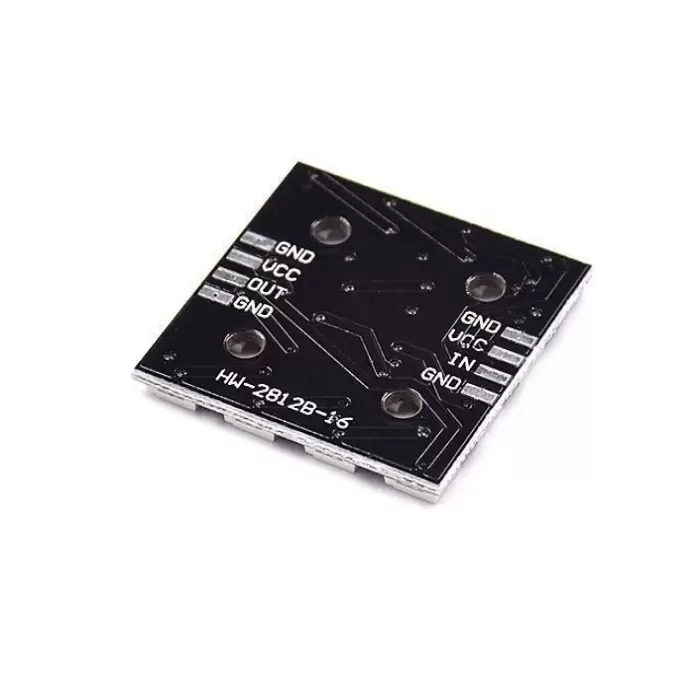

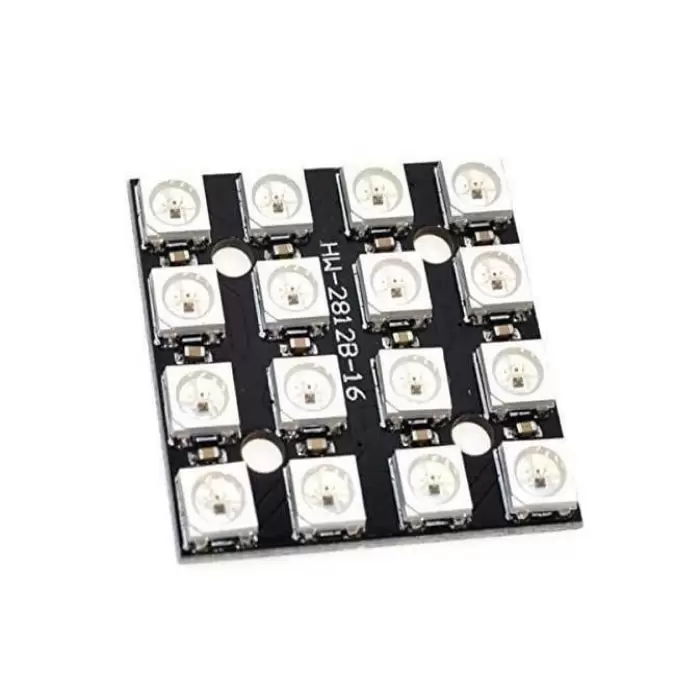

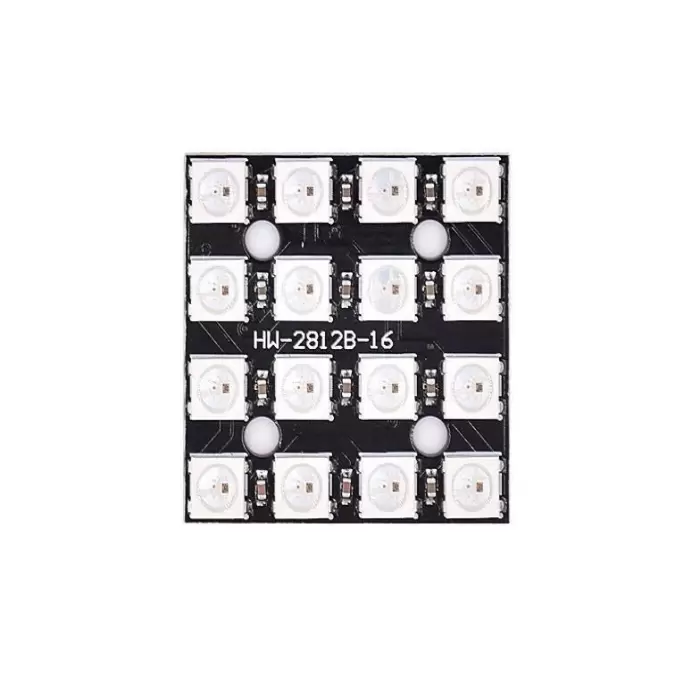

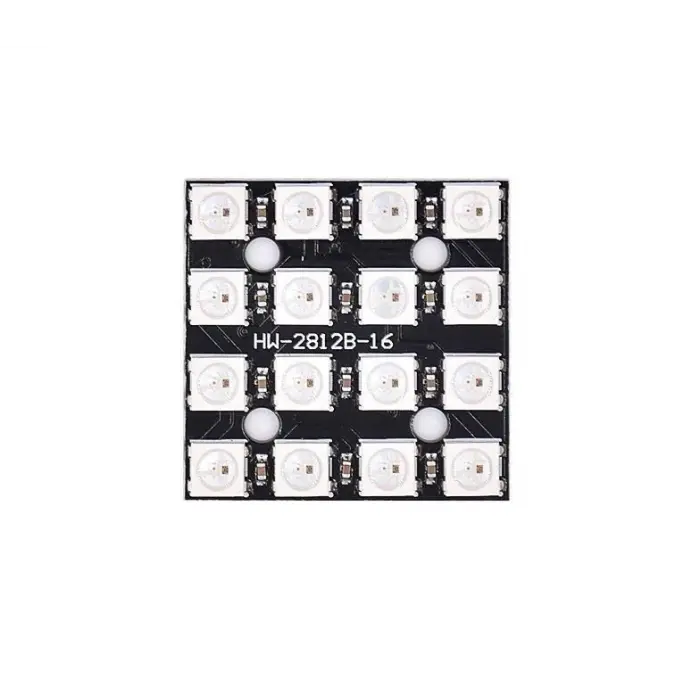

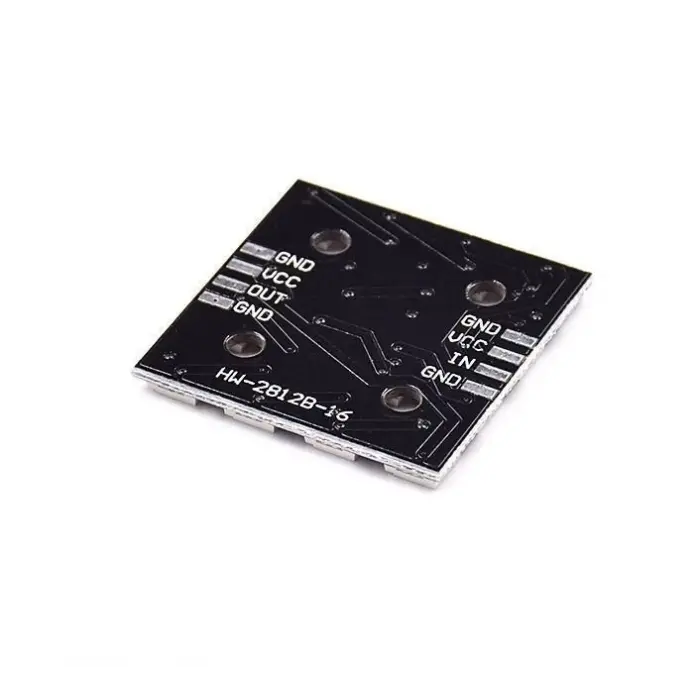

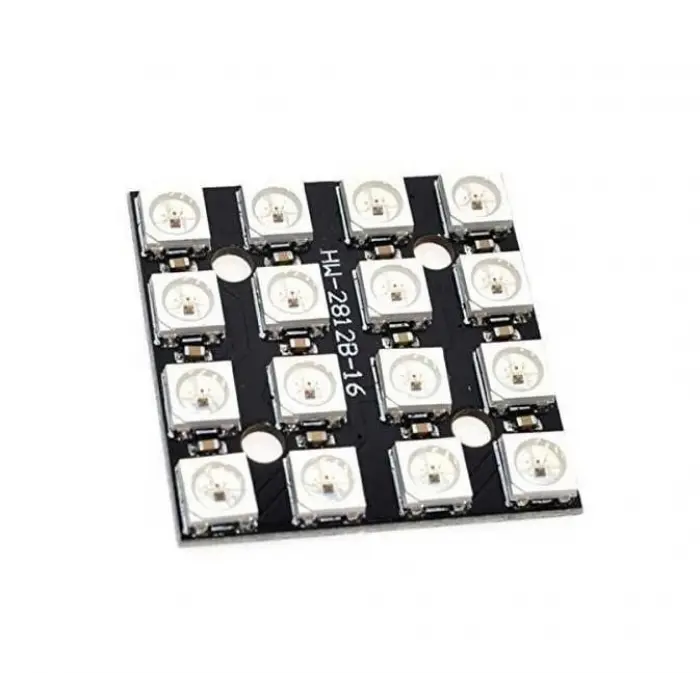

Lilypad WS2812B 4×4 RGB LED Modülü

Her LED kendi 18mA sabit akım sürücüsünü ve adreslenebilir bir sürücü çipi içerir ve 4-7V güç kaynağı üzerinde herhangi bir akım sınırlama direnci olmadan çalışacaktır. Veri protokolü zamanlamaya özgü olduğundan, kontrol etmek için daha hızlı bir mikro denetleyiciye (en az 8 MHz) ihtiyacınız olacaktır. Örneğin bir AVR ve Arduino, PIC, STM32 veya benzeri bir kontrol cihazıyla kullanabilirsiniz.Bu halka RGB lambaları, çıkış pimi kaskadı yoluyla bir diğerinin giriş pimine (DI-DO) kolayca bağlanabilir. Bu şekilde, tek bir çip kullanarak mümkün olduğunca çok LED ışığı kontrol edebileceksiniz, her bir LED lamba, içinde bir sürücü çipi ile entegre edilmiştir, böylece LED'imiz akıllı ve adreslenebilir hale gelir.

ÖZELLİKLER

• Besleme Gerilimi: DC 4-7V.
• LED sürücü çipi: WS2812B
• İletişim arabirimi: tek telli iletişim.
• 800Kbps hızında veri gönderin
• Kontrol devresi ve LED tek güç kaynağını paylaşır.
• Kontrol devresi ve RGB çipi, 5050 bileşenden oluşan bir pakete entegre edilmiştir ve piksel noktalarının tam kontrolünü oluşturur.
• Dahili sinyal yeniden şekillendirme devresi, sonraki sürücüye dalga yeniden şekillendirildikten sonra, dalga formu distorsiyonunun birikmemesini sağlar.
• Dahili elektrik sıfırlama devresi ve güç kaybı sıfırlama devresi.
• Üç ana rengin her pikseli, 256 parlaklık seviyesine veya 16M renkli tam renkli ekrana ve 400 Hz/s'den az olmayan tarama frekansına ulaşabilir.
• Tek bir hat ile basamaklı bağlantı noktası iletim sinyali.
• Herhangi iki mesafe, herhangi bir artış devresi olmadan 5 m'den fazla iletim sinyaline işaret eder.
• Yenileme hızı 30 fps olduğunda, kaskad sayısı 1024 puandan az değildir.
• 800Kbps hızında veri gönderin.
• Tam renkli modül, Tam renkli yumuşak ışıklar bir şerit lamba.
• LED dekoratif aydınlatma, İç/dış mekan LED video düzensiz ekranı
• Uzunluk: 30mm
• Genişlik: 30mm
• Yükseklik: 3,4 mm
• Ağırlık: 5 gr
