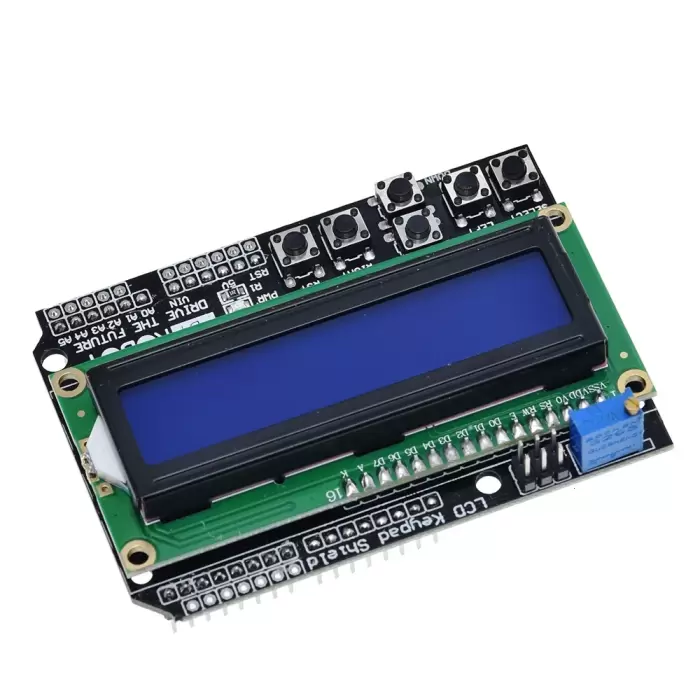

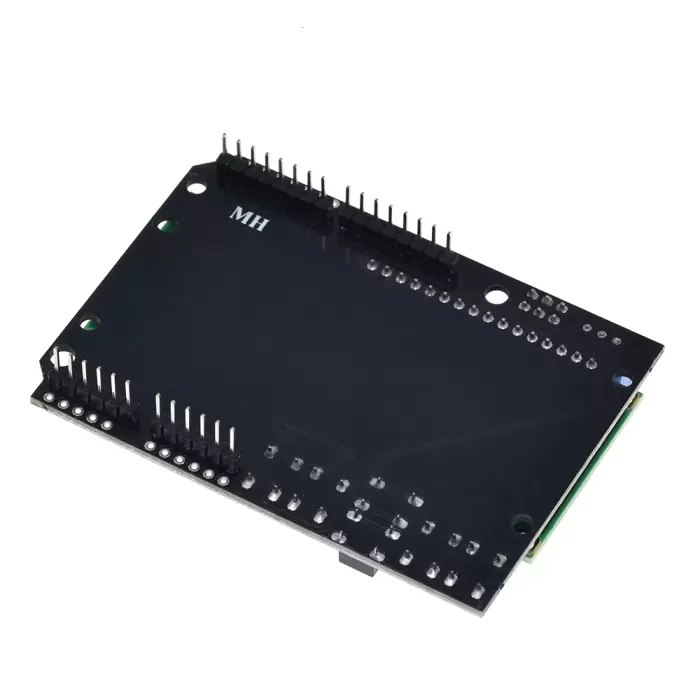

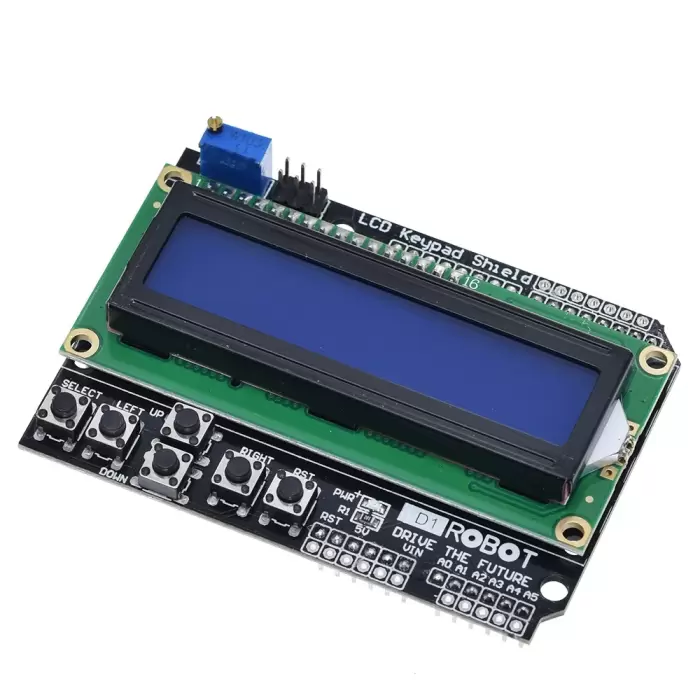

LCD1602 (Tuş Takımlı ve Mavi Arka Işıklı)

>1602LCD ana teknik parametreler:
1. Ekran kapasitesi: 16 × 2 karakter
2. Çip işletim gerilimi: 4.5-5.5 V
3. Çalışma akımı: 2.0mA (5.0 V)
4. Modülü en iyi çalışma gerilimi: 5.0 V
5. Character boyutu: 2.95 × 4.35 (W × H) mm

>Pin tanımları:
1 VSS güç topraklama 9 D2 veri
2 VDD güç pozitif 10 D3 veri
3 VL sıvı kristal ekran önyargı 11 D4 veri
4 RS veri komut seçin 12 D5 veri
5 R/W R/W seçer 13 D6 veri
6 E etkin sinyal 14 D7 veri
7 D0 veri 15 BLA aydınlatmalı pozitif
8 D1 veri 16 BLK arka işık negatif
1 ayak: VSS zemin için güç.
2 ayak: VDD 5 V güç kaynağı bağlanır.
3 feet: VL LCD kontrast ayarı yan, daha sonra güç kaynağı, güç cıvata kontrast, topraklama kontrast
Maksimum, yüksek kontrast üretecek "hayalet", olduğunda kullanılabilir bir 10 K potansiyometre ayarlamak için kontrast.
4 feet: RS kayıttan seçimi, seçmek yüksek veri kayıt, düşük zaman talimatı seçin kayıt.
5 ayak: R/W için okuma ve yazma sinyal hatları, yüksek ne zaman okuma kullanım, düşük olduğunda yazma kullanım. Ne zaman RS
Ve R/W birlikte için düşük seviye yazılabilir to talimatı veya ekran adres, ne zaman RS düşük zaman R/W yüksek
Okuyabilir meşgul sinyali, ne zaman RS yüksek seviye R/W düşük seviye yazabilir veri.
6 ayak: E-tarafı özellikli, ne zaman E seviye atlama yüksek düşük, LCD modülü uygulama komut.
7 ila 14 feet: D0 ~ D7 için 8-bit İki yönlü veri hatları.
15 feet: arka katot.
16 feet: arka işık negatif.
>1602LCD genel başlatma (sıfırlama) işlemi:
Gecikme 15 mS
Yazma komut 38 H (yok algılama meşgul sinyal)
Gecikme 5 mS
Yazma komut 38 H (yok algılama meşgul sinyal)
Gecikme 5 mS
Yazma komut 38 H (yok algılama meşgul sinyal)
Sonrası her yazma komutu, okuma/yazma veri operasyon gerek tespit etmek için meşgul sinyali
Yazma komut 38 H: görüntüler modu ayarı
Yazma komut 08 H: ekran kapalıdır
Yazma komut 01 H: ekran açık ekran
Yazma komut 06 H: görüntüler İmleç hareketi ayarı
Yazma komut 0CH: ekran ve İmleç ayarı
