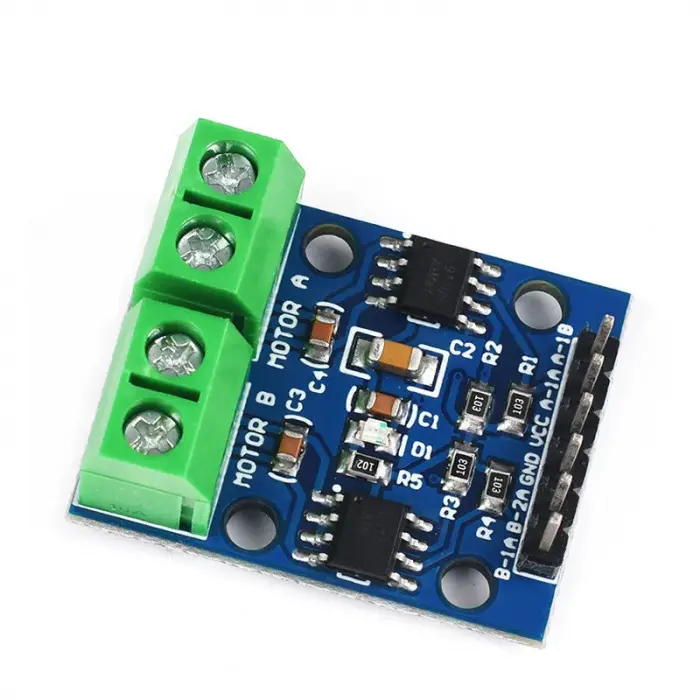

L9110 Çift Kanallı Motor Sürücü

ÖZELLİKLER

• Motor sürücüsü çift L9110S çip
• modül besleme gerilimi: 2.5-12V
• uygun motor aralığı: motor çalışma gerilimi 2,5v-12V arasındadır, ve maksimum çalışma akımı 0,8A'dır. Mevcut akıllı araba gerilimi ve akım akımı bu aralık içinde
• Can Sürücü 2 DC motorlar aynı zamanda, veya 1 4-tel 2-fazlı step motor.
• PCB kartı boyutu: 2.8cm * 2.1cm ultra küçük boyut, montaj için uygun
• sabit montaj yuvası ile, çap: 3mm

modül açıklaması:

[6P siyah geometrik pin başlığı açıklaması]
VCC harici 2.5V-12V gerilim
GND harici GND
IA1 harici MCU GÇ bağlantı noktası
IB1 harici MCU GÇ bağlantı noktası
IA2 harici MCU GÇ bağlantı noktası
IB2 harici MCU GÇ bağlantı noktası
[Açıklaması 4P yeşil terminali]
1 OA1 OB1 soketi 2 işaretçilerine DC motor, hiçbir yön
2 OA2 OB2 soketi 2 işaretçilerine DC motor, hiçbir yön
modül talimatları:
VCC'yi açın, GND modülünün güç göstergesi olduğunu
IA1 giriş yüksek, IA1 giriş düşük seviye, [OA1 OB1] motor geri döndükçe ileri;
IA1 giriş düşük seviyesi, IA1 giriş yüksek,[OA1 OB1]motor ters;
IA2 girişi yüksek, IA2 girişi düşük seviye, [OA2 OB2] motor geri döndükçe ileri;
IA2 girişi düşük seviye, IA2 girişi yüksek,[OA2 OB2]motor ters;
