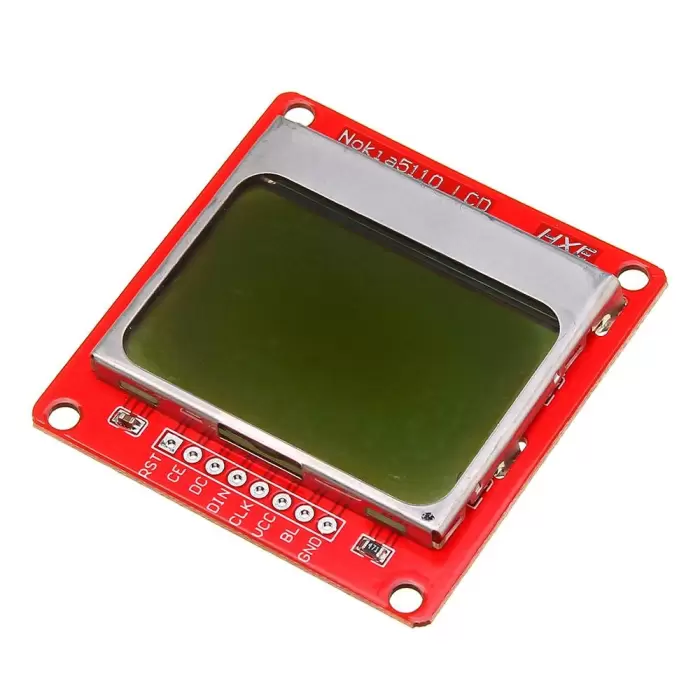

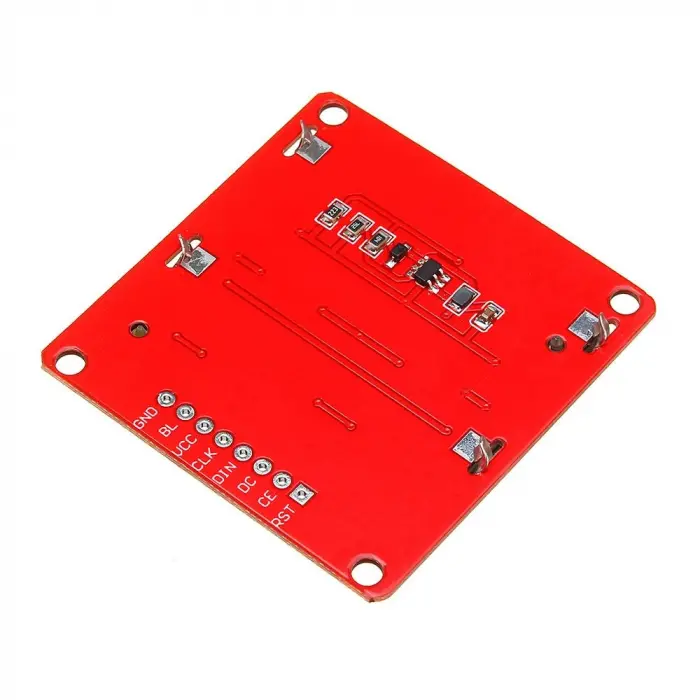

Kırmızı Nokia 5110 84×48 LCD

Mikrodenetleyici ile iletişim kurmak için seri çevresel arabirim (SPI) kullanır, güç ve GND dahil sadece 8 sinyal hattı. Arduino, PICAXE, ARM, ahududu PI vb. Için farklı MCU (mikrodenetleyici ünitesi) türlerini destekleyin. 4 mbps'ye kadar aktarım hızı, bekleme süresi olmadan tam hız yazma ekran verileri olabilir.

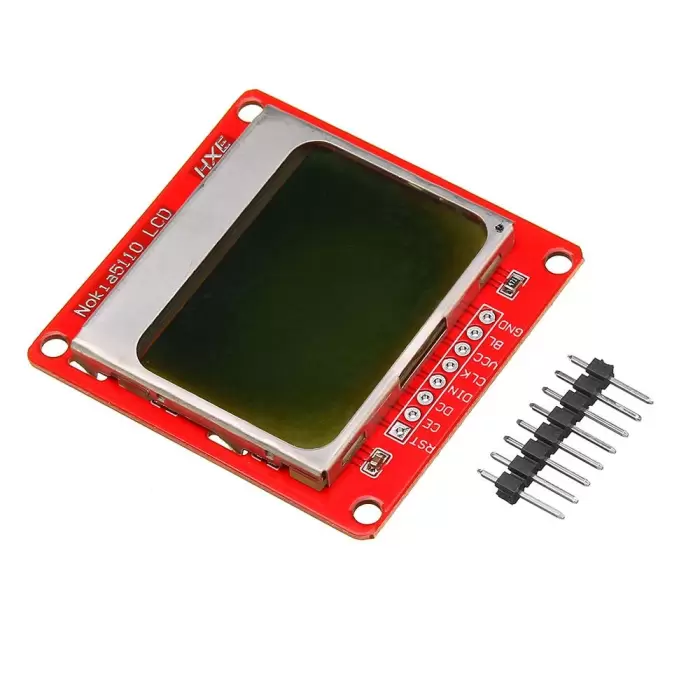

LCD denetleyici/sürücü çipi LCD çipe bağlanmıştır, böylece LCD modülünün genel ayak izi mümkün olduğunca küçük tutulur.Daha fazla kullanım esnekliği için başlık pimlerinin lehimlenebileceği iki sıra vardır.Düşük güç kaynağı, normal durumdaki çalışma akımı 200ua'dan daha düşüktür ve güç aşağı moduna sahiptir.

ÖZELLİKLER

• Güç kaynağı voltajı: 2.7V- 3.3V
• Arka ışık güç kaynağı voltajı: 3.3V MAX
• 43.6mm x 43.1mm (genişlik X yükseklik)
• 84x84 nokta matrix-lcd, 4 satır karakter gösterebilir, hat başına 12 karakter

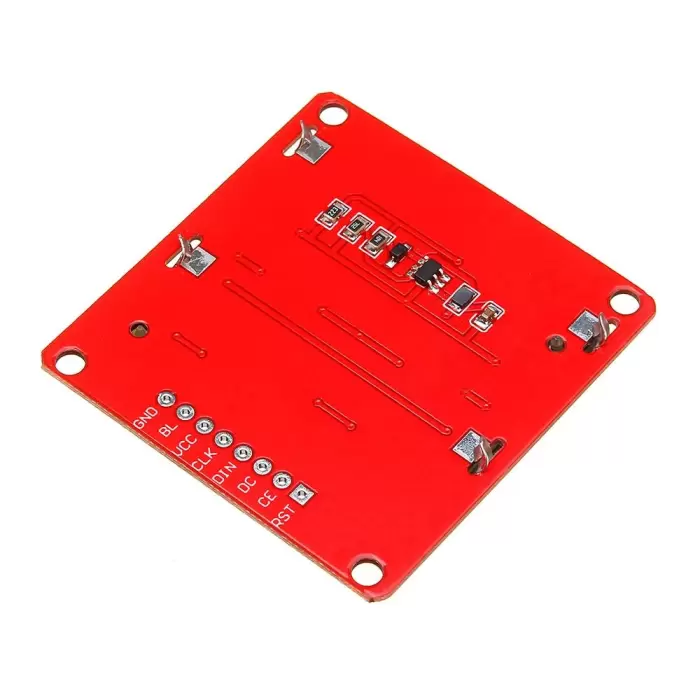

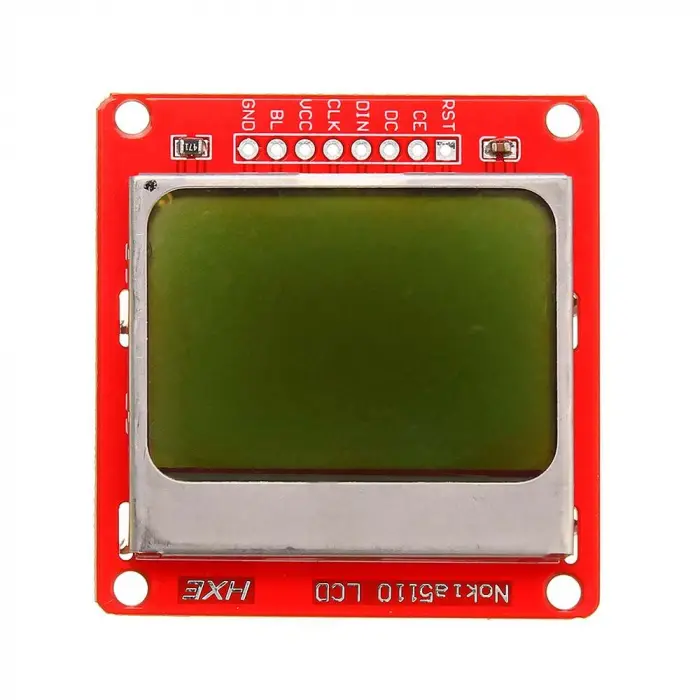

Pin bağlantıları:
1. RST --------- sıfırla.
2. CE ------------ çip seçimi.
3. DC ----------- veri/komut seçimi.
4. DIN ----------- seri veri hattı.
5. CLK ------------ seri saat hızı.
6. VCC ---------- güç, 3.3V (pozitif).
7. Işık --------- arka ışık kontrol terminali.
8. GND ----------- güç negatif.
