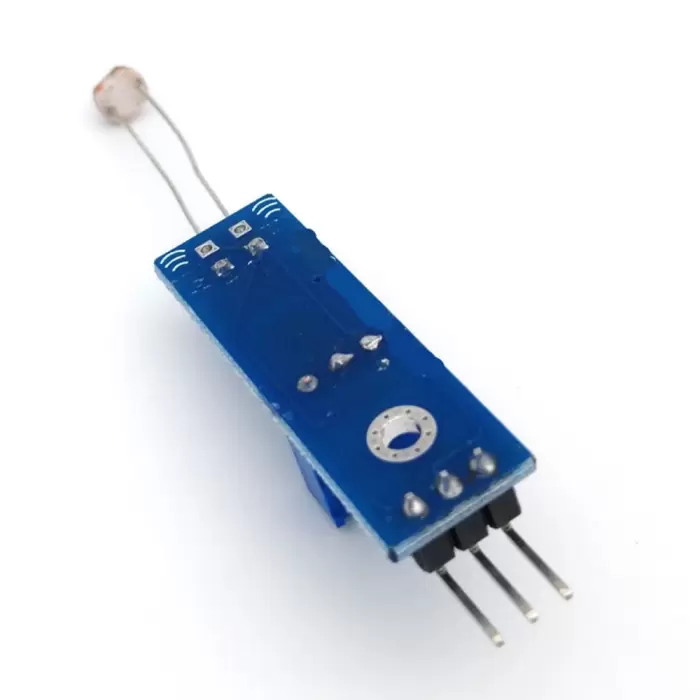

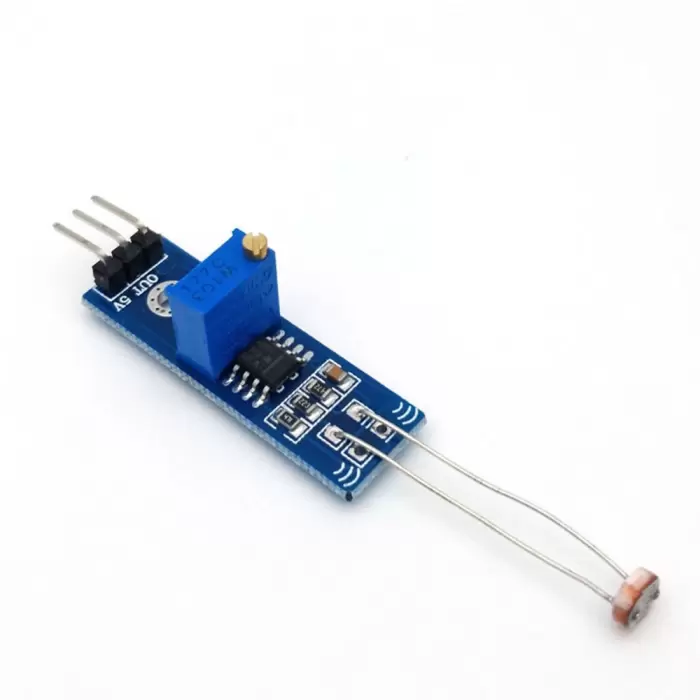

Fotodirenç LDR Işık Sensör Modülü

Bu modül ışığa duyarlıdır, genellikle ortam parlaklığını ve ışık yoğunluğunu tespit etmek için kullanılır.Işık yoksa veya ışık yoğunluğu değere ulaşamazsa, çıkış yüksek seviyededir. Işık yoğunluğu değerden fazla olduğunda, modül çıkışı düşük seviyededir.Modül dijital çıkışı mikrodenetleyici ile doğrudan bağlanabilir, mikrodenetleyici yüksek veya düşük seviyede algılayabilir, böylece çevre ışık yoğunluğu değişimini algılayabilir.Bu kurulu dijital çıkış port sürücü röle modülü olarak ve doğrudan  bir fotoelektrik anahtarı olarak kullanabilirsiniz.Analog çıkış AO AD modülü ile bağlantı, AD dönüştürücü aracılığıyla daha hassas ışık yoğunluğu değeri alabilirsiniz.

ÖZELLİKLER

• Karşılaştırıcı çip lmlm, kararlı.
• Ortam parlaklığını ve ışık yoğunluğunu algılayabilir
• Doğruluk ayarlanabilir
• Çalışma gerilimi: 3.3 V-5 V
• Çıkış: dijital anahtar çıkışları (0 ve 1) AO analog voltaj çıkışı yapın
• Güç göstergesi ve dijital anahtar çıkış göstergesi
• Montaj vidası deliği ile
• PCB boyutu: 3.1 cm * 1.5 cm

Arayüz açıklaması (4 telli):
1)VCC-3.3 V-5 V voltaj
2)GND-GND
3)DO-board dijital çıkış arayüzü (0 ve 1)
4)AO-board analog çıkış arayüzü
