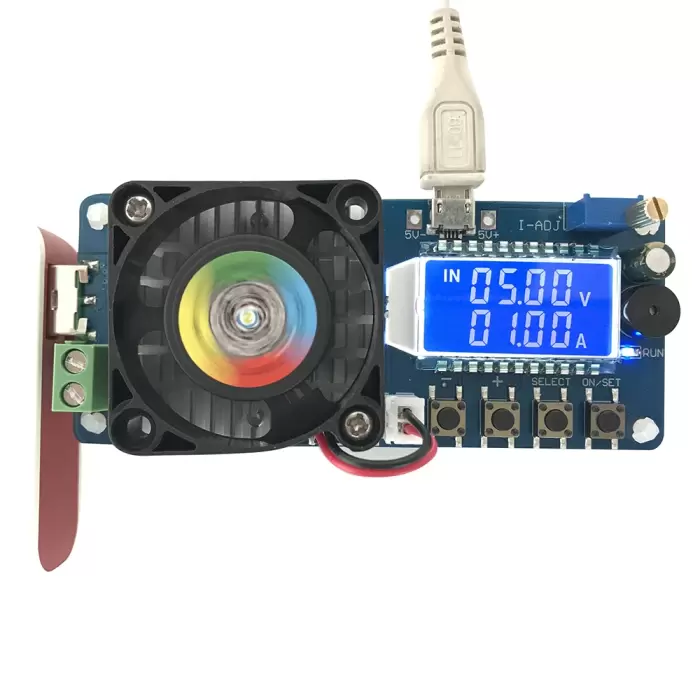

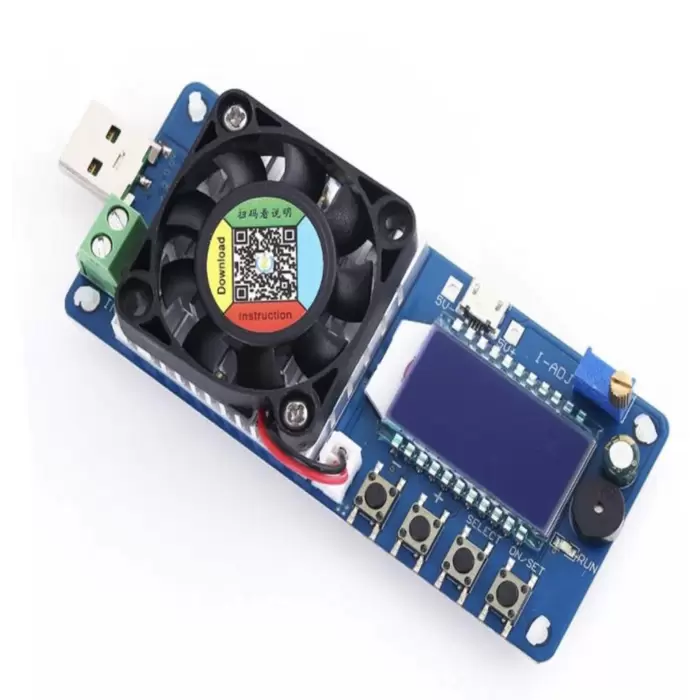

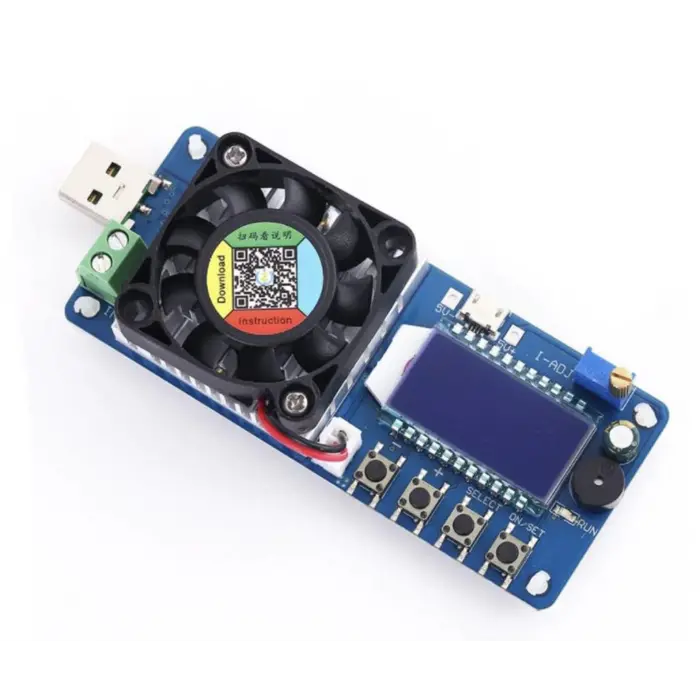

FX25 25W Batarya Kapasite Test Edici

1. Açıklama:
Endüstriyel dereceli uzun ömürlü elektronik yük test cihazı, hızlı dönme hızı ve güçlü rüzgara sahip uzun ömürlü bilyalı fanı benimser. Kesintisiz çalışma için sürekli deşarjı destekler ve uzun süreli deşarj için uygundur veya fabrika ürünler için yaşlanma testi yapar. Şarj cihazının çıkış akımı kapasitesini, şarj cihazı toplu yaşlanma testini, pil yük kapasitesini vb. test etmek için uygundur.
Sıradan elektronik yük olarak kullanılabilir, ayrıca USB elektronik yük kullanımı, sıvı kristal ekran kullanımı, dostu insan-bilgisayar arayüzü ve mükemmel performans göstergeleri, çok çeşitli test ihtiyaçlarını karşılayın.

2. Özellikler:
1>.Support ısı emici
2>. Yüksek hassasiyet
3>.LCD HD ekran
4>. Destek ters bağlantı koruması
5>. Destek aşırı voltaj koruması
6>. Destek aşırı akım koruması
7>. Düşük voltaj koruması desteği
8>. Sıcaklık koruması desteği
9>. Güç koruması desteği
10>. Birden fazla parametre aynı anda görüntülenir
11>. Destek güç aşağı hafıza fonksiyonu
12>. Destek alarm fonksiyonu
13>. Çalışma saatlerini otomatik olarak sayın
14>. Ekran giriş voltajı/akım/güç
15>. Boşaltma süresi/deşarj kapasitesi/sıcaklık

3. Parametreler:
1>. Ürün adı: FX25 Electronic elektronik yük test cihazı
2>.Model: FX25 fx
3>. Çalışma voltajı: DC 5V
4>. Yük gerilimi: DC 1.5V-25V
5>. Çalışma voltajı: daha az 200mA
6>. Yük akımı: 4A/5A
7>. Güç: 25W/35W
8. Akım doğruluğu: 1%
9>. Voltaj doğruluğu: 1%
10>. Isı dağılımı yöntemi: Fan + alüminyum ısı emici
11>. Aşırı voltaj koruması: varsayılan 25.5V (ayarlanabilir)
12>. Aşırı akım koruması: varsayılan 4.10A (ayarlanabilir)
13>. Aşırı güç koruması: varsayılan 25.5W (ayarlanabilir)
14>. Gerilim koruması altında: varsayılan 1.5V (ayarlanabilir)
15>. Aşırı sıcaklık koruması: varsayılan 80 ° (ayarlanabilir)
16>.Fan hızı: 6000RPM +/-10%
17>. Çalışma sıcaklığı:-40 ° ~ 85 °
18>. Çalışma nemi: 0% ~ 95% RH
19>. Boyut: 114*43*27mm

4. Fonksiyon:
1>. Ekran akımı A, voltaj V, güç W, kapasite Ah ve deşarj süresi
2>. Mükemmel koruma mekanizması
3>. Deşarj kapasitesini ve deşarj süresini otomatik olarak sayın
4>. Maksimum deşarj kapasitesini (OAH) ve maksimum deşarj süresini (OHP) ayarlamayı destekler. (güç yaşlanma testi için katılımsız olun)
5>. Akıllı sıcaklık kontrolü fan. fan otomatik olarak başlar zaman güç, daha büyük 10W veya sıcaklık daha büyüktür 40 °
6>. 0.01A için hassas akım ayarı için döner potansiyometre
7>.Buzzer alarm başlar ve koruma moduna girerken LED göstergesi yanıp söner.

5. Koruma mekanizması:
1>.FX35 ters korumayı destekler.
2>.OVP aşırı voltaj koruması. Varsayılan koruma değeri 25.5V. Ancak kullanıcı, değerleri 1.5V ila 25.5V arasında gerektiği gibi değiştirebilir. Ekran, voltaj korumasına başladıktan sonra OVP ve yanıp sönmeyi gösterecektir ve sesli uyarı alarm vermeye başlar.
3>.OCP aşırı akım koruması. Varsayılan koruma değeri 4.10A. Ancak kullanıcı 1.0A 'den 4.1A 'ya kadar gereken değerleri değiştirebilir. Ekran, mevcut korumayı başlattıktan sonra OCP ve yanıp sönmeyi gösterecektir ve sesli uyarı alarm vermeye başlar.
4>.OPP aşırı güç koruması. Varsayılan koruma değeri 25.5W. Ancak kullanıcı, değerleri 1.0W ila 25.5W arasında gerektiği gibi değiştirebilir. Ekran, güç korumasına başladıktan sonra OPP görüntülenir ve yanıp söner ve sesli alarm başlar.
5>.OTP aşırı sıcaklık koruması. Varsayılan koruma değeri 80 ° 'dir. 40 ° ila 80 ° arasında değiştirilebilir. Ekran, sıcaklık korumasına başladıktan sonra otp'yi görüntüleyecek ve yanıp sönecektir ve sesli uyarı alarm vermeye başlar.
6>. Gerilim koruması altında LVP. Varsayılan koruma değeri 1.5V. Ancak kullanıcı, değerleri 1.5V ila 24.5V arasında gerektiği gibi değiştirebilir. Ekran LVP gösterecektir ve voltaj koruması altında başladıktan sonra yanıp söner ve sesli uyarı alarm vermeye başlar. Akü deşarj testinde, uygun lvp'nin ayarlanması, bataryaya zarar vermemek için pilin aşırı deşarj olmasını etkili bir şekilde önleyebilir.
7>.OHP zaman aşımı koruması. Kullanıcı kullanım süresini saat 00:01 ile 99:99 dakika arasında ayarlayabilir ve ayrıca set modunda 'ON/OFF' düğmesiyle OHP işlevini açabilir/kapatabilir. Çalışma süresini ayarlamak için kullanılır. Ekran, OHP korumasından sonra ohp'yi görüntüleyecek ve yanıp sönecektir ve sesli uyarı alarm vermeye başlar.
8>.OAP aşırı deşarj kapasitesi koruması. Kullanıcı, 00.01Ah 'dan 99.99ah'a kadar deşarj kapasitesini ayarlayabilir ve ayrıca, set modunda 'açık/kapalı 'düğmesiyle OAP işlevini açabilir/kapatabilir. Deşarj kapasitesini ayarlamak için kullanılır. Ekran, OAP korumasından sonra oap'yi görüntüleyecek ve yanıp sönecektir ve sesli uyarı alarm vermeye başlar.
9>.corV kalibrasyon ekran voltajı.
10>.corA kalibrasyon ekran akımı.
11>.LED/sesli alarm: yük çalışırken LED göstergesi açık ve sesli uyarı; Yük durduğunda LED göstergesi kapalı ve sesli uyarı; Modül koruma fonksiyonunu başlattığında LED göstergesi yanıp sönmeye devam eder.

6.Normal ekran modu:
1>. Uzun basma düğmesi, 3 saniyeden fazla basma düğmesine basmak anlamına gelir.
2>. Yük giriş akımını ayarlamak için potentiometer metreyi döndürün.
3>. Yükü açmak/kapatmak için 'açık/kapalı' düğmesine kısa basın.
4>. normal ekran modunu ve ayar modunu değiştirmek için 'ON/OFF' düğmesine uzun basın.
5>. İkinci satırda yük akımı/güç/deşarj kapasitesi/deşarj süresini görüntülemek için 'seçici' düğmesine kısa basın.
6>. İlk satırda yük voltajını ve sıcaklığını değiştirmek için uzun basın düğmesi 'seçici'.
7>. Deşarj kapasitesini veya deşarj süresini gösterirken deşarj kapasitesini veya deşarj süresini temizlemek için uzun basın düğmesi ' - '.

7. Parametre seti modu:
1>. set parametre arayüzüne girmek için 3 saniyeden fazla 'ON/OFF' düğmesine basın.
2>. Kısa basma düğmesi 'SELECT' ile set parametresi. Parametre OVP/OCP/OPP/OTP/LVP/OHP/OAP/corV/corA olabilir.
3>. Uzun veya kısa basın düğmesi + veya-parametre değerini ayarlamak için.
4>.OHP ve OAP, 'açık/kapalı 'kısa basma düğmesi ile açılıp kapatılabilir.
5>. Ayar tamamlandıktan sonra parametreleri kaydetmek için 3 saniyeden fazla 'ON/OFF' düğmesine basın. Ardından ayarlar arayüzünden çıkın.

8. Koruma modu:
Modül, yük parametresi ayar değerini aştığında koruma moduna girer.
Kısa basma düğmesi 'açık/kapalı 'koruma modundan çıkabilir.

9. Adımları kullanın:

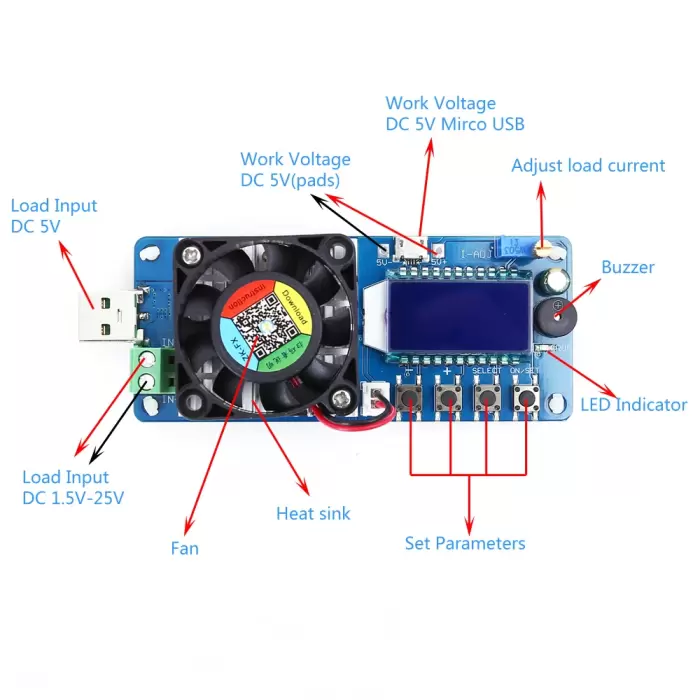

1>. Yükü ve çalışma voltajını bağlayın.
2>.Set manuel olarak doğru parametreleri ayarlayın.
3>.Test ve kullanım.

10. Uygulama:
1>. Yük testi
2>. Devre testi
3>. Pil deşarj testi
4>. Fabrika ekipman denetimi
5>. Sıradan yük
6>. Güç kaynağı yaşlanma test cihazı
7>. Mikro USB şarj kablosu kalitesinde yardımcı ölçüm
8>. Tip-c şarj hatlarının kalitesinin yardımcı ölçümü
9>. Yardımcı ölçüm şarj cihazı çıkış akımı kapasitesi
10>. Şarj cihazı fabrika toplu yaşlanma testi kullanımı
