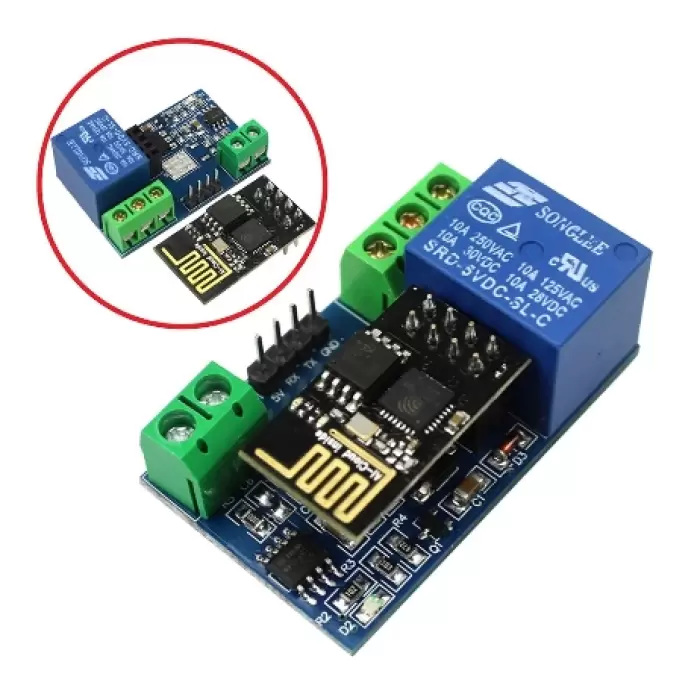

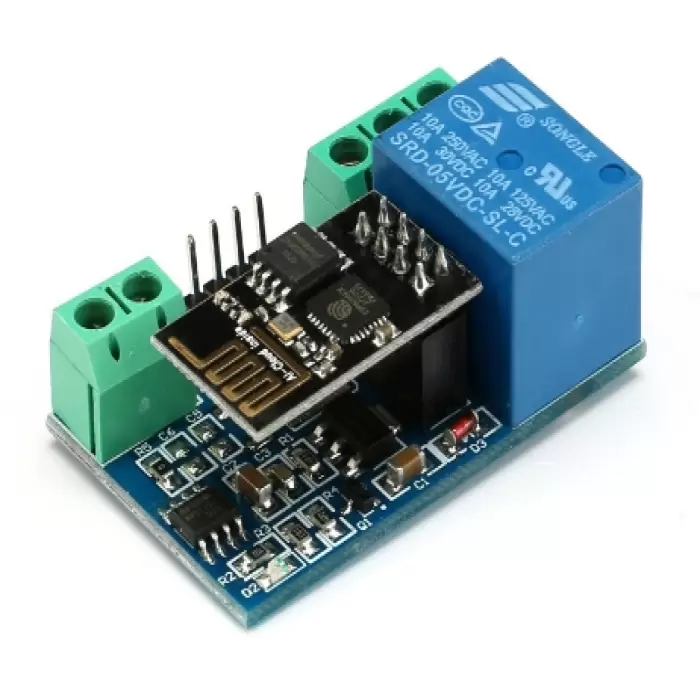

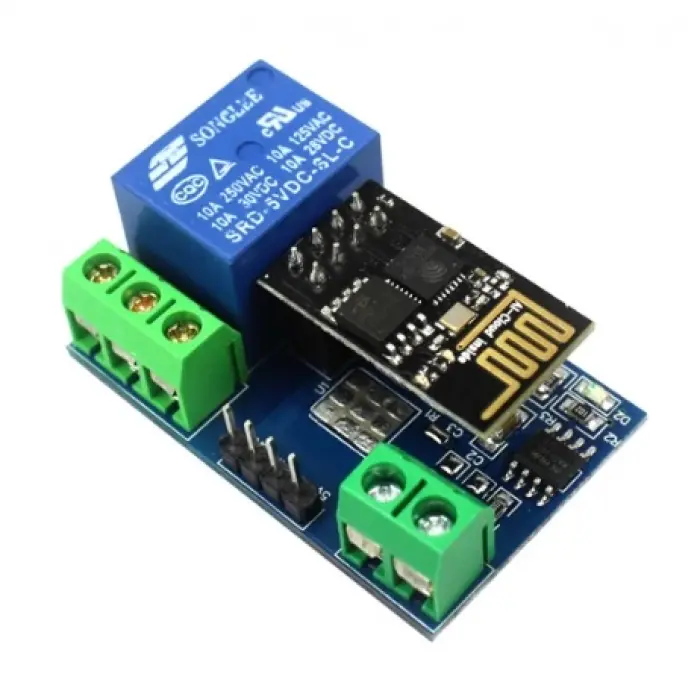

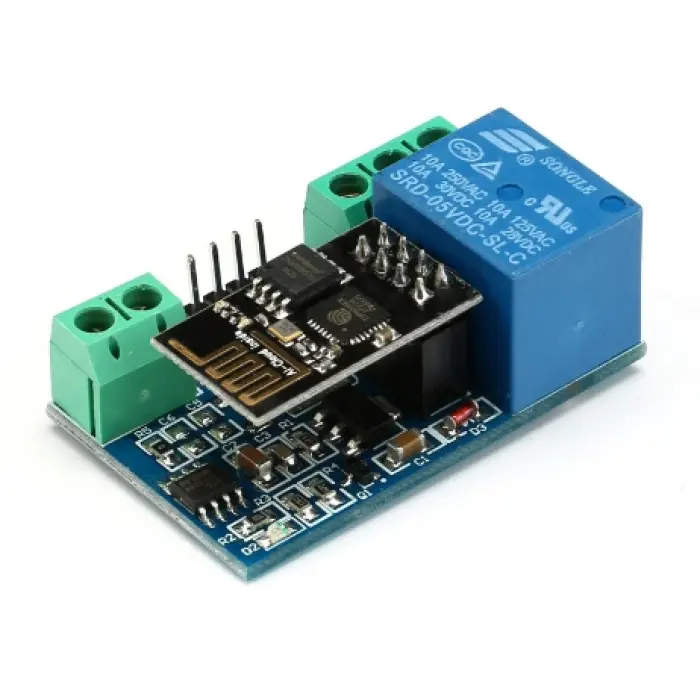

ESP8266 5V Wifi Röle Modülü

ESP8266 WiFi 5V 1 Kanal Röle Modülü, kablosuz kontrol için röle içindeki LAN'da elde edilecek seri talimatları göndermek için cep telefonu APP aracılığıyla modüle ESP8266 WiFi modülü ve mikro denetleyiciler ile donatılır. Bu yerleşik 5V, 10A / 250V AC 10A / 30V DC röle, ishal akış koruması ve kısa tepki süresi ile 10 milyon kez sürekli çekilebilir.

Nasıl kullanılır :Yerleşik ESP8266 WIFI modülünün üç çalışma modu vardır: STA (istemci), AP (sıcak), STA + AP (istemci + sıcak), ilgili WIFI modülü çalışma modunu seçmek için modülün çalışmasına göre
Modülün bilgisayardaki seri hata ayıklama yazılımını ve WIFI modülünü, USB'den TTL modülüne RX, TX, GND pinini, ardından TX, RX, GND pinindeki modülü yapılandırmak için AT komutları göndermek üzere USB'den TTL modülüne kullanması gerekir. IN +, IN – 5V güç kaynağı.

Fonksiyon Açıklaması:

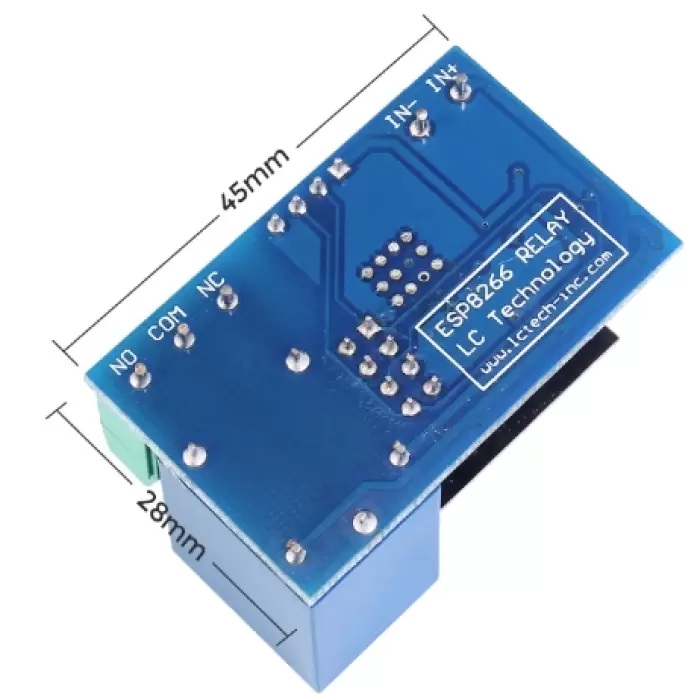

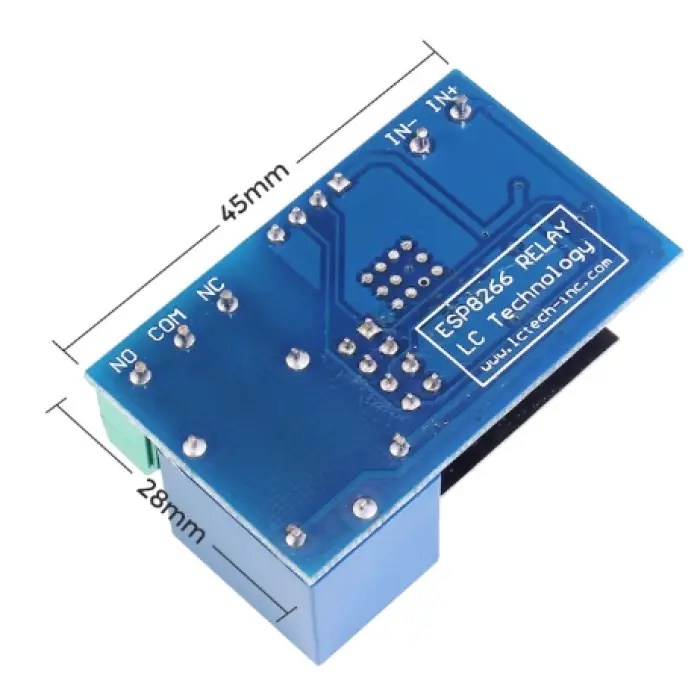

IN +, IN-: 5V güç girişi;
TX, RX, GND: Seri hata ayıklama pimi;
Yerleşik ESP8266 WIFI modülünün üç çalışma modu vardır: STA (istemci), AP (sıcak), STA + Ap(sıcak +istemci), bir modülün çalışmasına karşılık gelen WIFI modülü çalışma modu seçimine göre. Seri hata ayıklama yazılımını kullanmadan önce modül ihtiyacı ve USB'den TTL modülüne seri gönderme komutu, WIFI modülü yapılandırmasında gerçekleştirildi (güç kesildiğinde WIFI modülünün bazı parametreleri kaydedilemeyeceğinden, yapılandırma tamamlandıktan sonra elektrik kesintileri yapmayın) kapalı), cep telefonu ve WIFI modülü bir ağ bağlantısı kurduktan sonra telefon APP kontrol rölesini kullanabilir.

Kontrol Komutları:
WiFi modülü ile donatılmış cep telefonu komutları aşağıdaki sırayla gönderdiğinde:
(Varsayılan baud hızı 115200)
 AT+CWMODE=2, yani AP modu seçilir.
+RST'de, sıfırlayın.
AT+CIPMUX=1, birden fazla bağlantı açın.
AT+CIPSERVER=1,8080, TCP sunucusunu yapılandırın, bağlantı noktasını ayarlayın.
AT+CIOBAUD=9600, baud hızını 9600 olarak ayarlayın. (9600 baud hızını kontrol etmek için rölelerde çalışır).
APIP, “192.168.4.1” gibi AP modu IP adresini görüntülemek için AT+CIFSR.
Cep telefonu WIFI sinyal bağlantı adı AI-THINKER veya ESP8266 ile başlar.
 "TCP bağlantısı" adresinde ve 192.168.4.1 ve 8080 gibi APP'ye bağlantı noktasında.
Gri kutuya tıklayarak röleler kontrol edilebilir.

ÖZELLİKLER

• Yerleşik Modül: ESP8266 wifi modülü; AP modunda aynı anda 5 İstemciye bağlanabilir
• Çalışma Şekli: wifi modülünde taşınan cep telefonu; Aynı yönlendirici üzerinde taşınan cep telefonu ve wifi modülü ve röleyi kontrol etmek için uygulamayı kullanın
• İletim Mesafesi : 400m (maks.)
• Röle : 5V,10A/250V AC 10A/30V DC
• Baud Hızı: 9600.
• diyot efüzyon koruması;
• Kısa yanıt süresi
