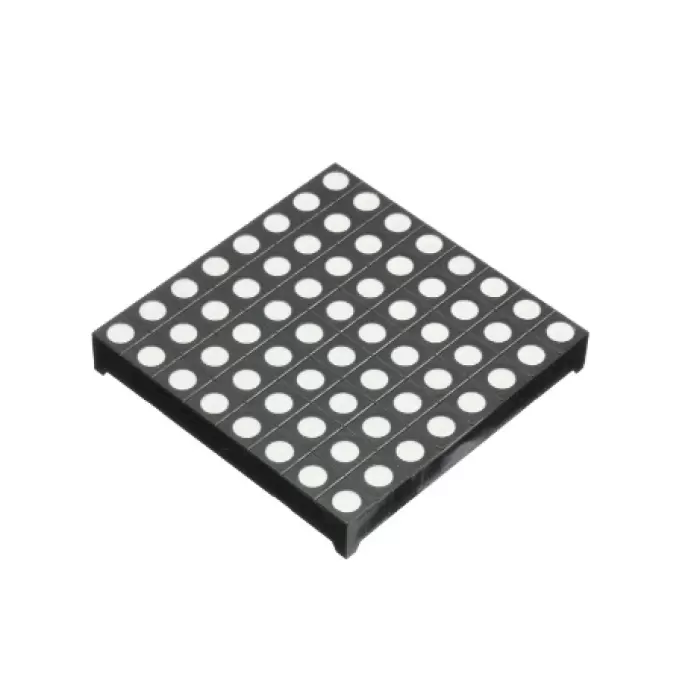

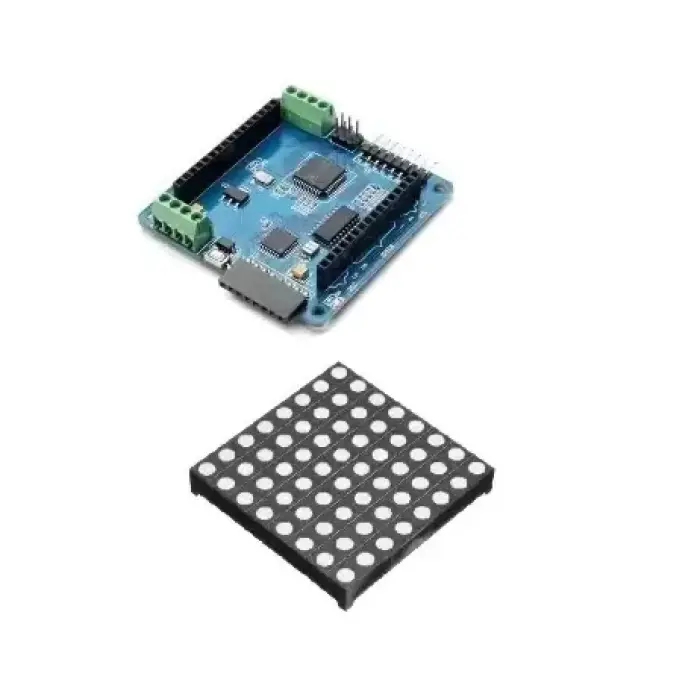

Colorduino Sürücü Kartı + 5mm 8×8 RGB LED

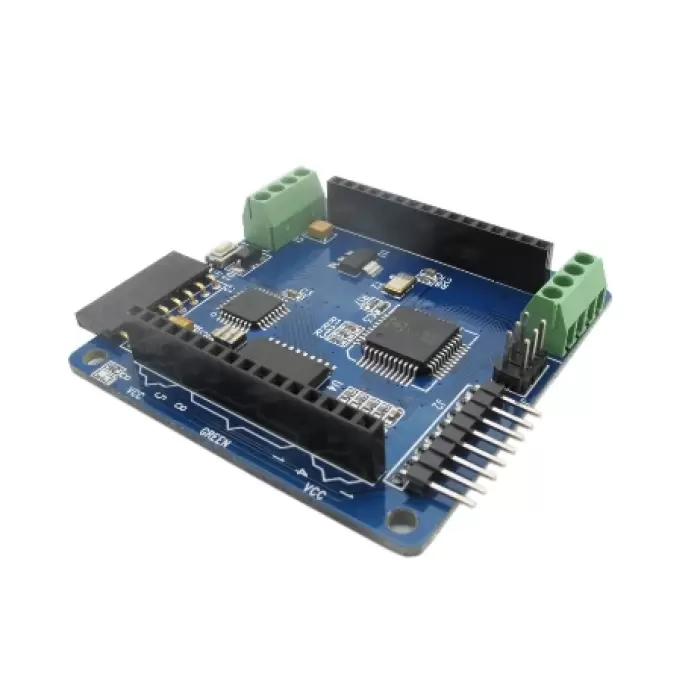

Bu, Arduino için 5mm 8*8 RGB LED'li Colorduino LED RGB Dot Matrix Sürücü Kartıdır.Colorduino, Arduino ile uyumlu sihirli bir RGB LED nokta vuruşlu sürücüdür. Colorduino, M54564'ü tek bir DM163 sabit akım sürücüsü ile eşleştirir. Colorduino, DM163'ü kullanarak LED'lerin üç adet 8+6-bit donanımsal PWM kontrolünü kazanır ve MCU'yu yazılımda uygulama zorunluluğundan kurtarır. Bu, ATmega328'e diğer görevleri gerçekleştirmek için daha fazla CPU bant genişliği sağlar.Birden fazla Colorduino kartı, bir dizi LED Nokta Vuruşlu modül oluşturmak için basamaklandırılabilir. Hepsi tek bir I2C veri yolu üzerinden kontrol edilir.

ÖZELLİKLER

• Her noktada her renk için 6 bit düzeltme ile 8 bit renk desteği
• Donanım 16MHz PWM desteği
• Herhangi bir harici devre olmadan, oynayın ve parlayın
• Özel GPIO ve ADC arayüzü
• Kolay basamaklama ile donanımsal UART ve IIC iletişimi
• Her biri 100mA olan 24 sabit akım kanalı
• Her biri 500mA olan 8 süper kaynak sürücü kanalı
• Akım Tüketimi (LED matrisi hariç) : 20mA tipik (maksimum 40mA)
• Sürücü akımı (Her kanal):  500mA
• Sürücü akımı (Her nokta):  58mA
