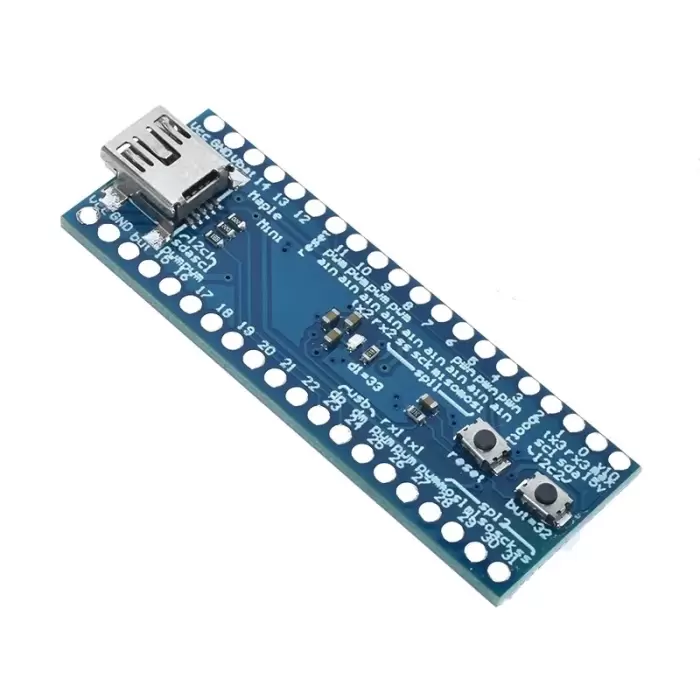

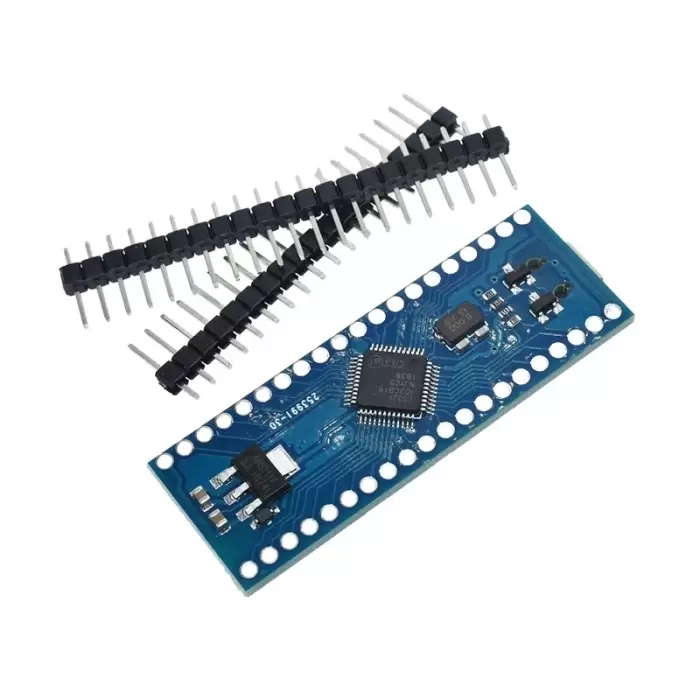

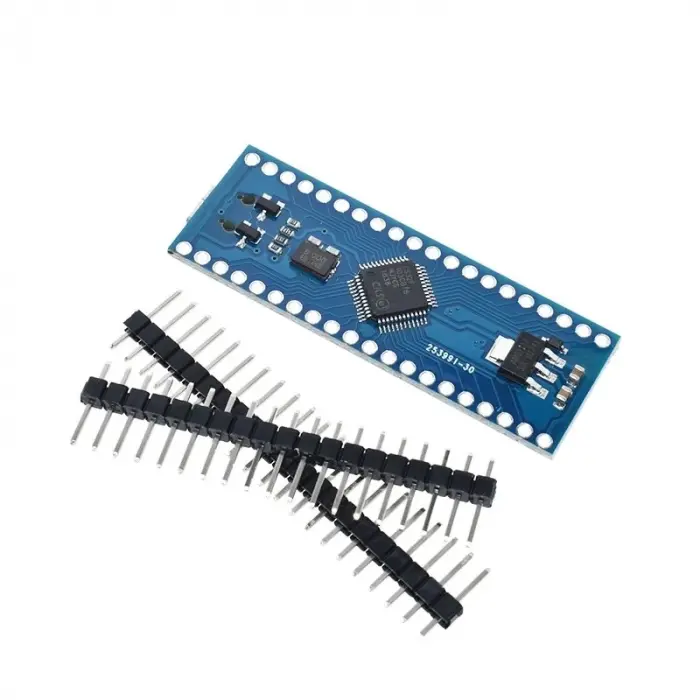

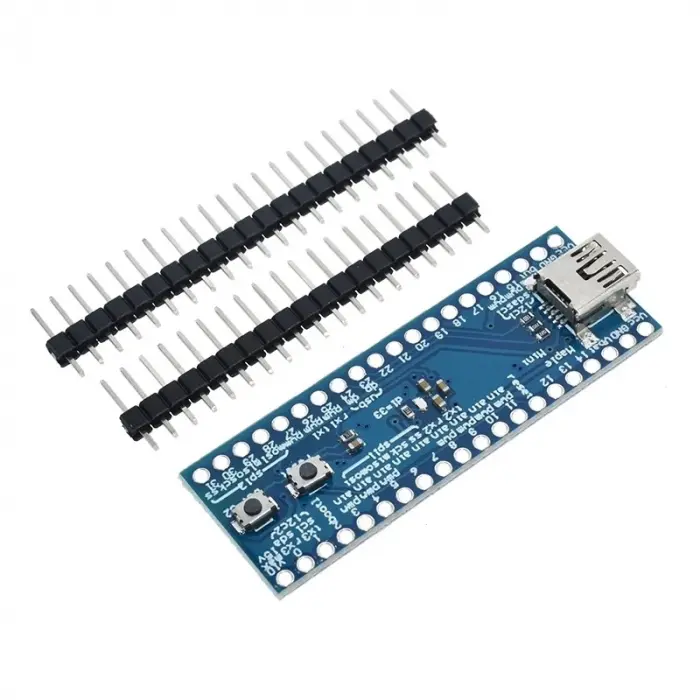

ARM Maple Mini Geliştirme Kartı

Maple Mini, d0'dan d33'e kadar numaralandırılmış toplam 34 giriş/çıkış pimine sahiptir. Ekranda akçaağaç Mini etiket, limana ve bitişiğe karşılık gelir. Ancak, varsayılandan bazılarının özel bir amacı vardır.D23 USB portu D +, D24 USB D-. GPIO olarak kullanımları gibi, programınız önce USB portunu devre dışı bırakmalıdır. Ancak, USB seri önyükleyiciyi devre dışı bırakın, bu önceliğin çalışmayacağı anlamına gelir, bir sonraki güncelleme için sürekli önyükleyiciyi geçmeniz gerekir.Port D32 Mini düğme bağlantı noktasıdır. Bu nedenle, esas olarak bir giriş portu olarak kullanılır. Anahtar basıldığında, manyetik port yüksek okuyacaktır.Port D33 Mini LED bağlantı noktasıdır. Bu nedenle, ana rolü bir çıkış portu olarak. Yüksek ile yazıldığında, LED ışıklar yanar.

ÖZELLİKLER


• İşlemci: STM32F103CBT6, 32 ARM Cortex-M3 işlemci
• Frekans: 72 MHz
• 128 KB Flash ve 20 KB SRAM
• 34 dijital io bağlantı noktası (GPIOs)
• 12 16 bit hassas PWM bağlantı noktası
• 9 12 hassas analog giriş (ADC) bağlantı noktası
• 2 SPI kanalı
• 2 I2C kanalı
• 7 kanallı doğrudan bellek erişimi (DMA) (dma.h)
• 3 USART (seri) kanalı
• Geliştirilmiş ve üç genel amaçlı zamanlayıcı
• USB portu ve iletişim programı ile doğrudan indirilebilir
• Harici bir JTAG
• İç içe geçmeli kesme kontrolörü (NVIC) (harici kesme üzerinde GPIOs dahil)
• Düşük güç, uyku ve standart mod desteği (<500 A)
• Çalışma gerilimi: 3.3 V
• Giriş voltajı (önerilir): 3 V - 12 V
• Boyut: 2.02 "× 0.72"
