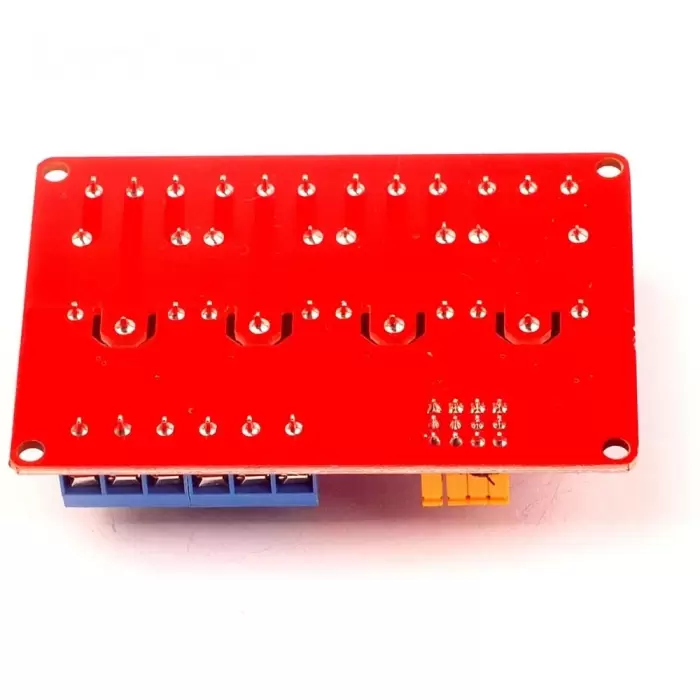

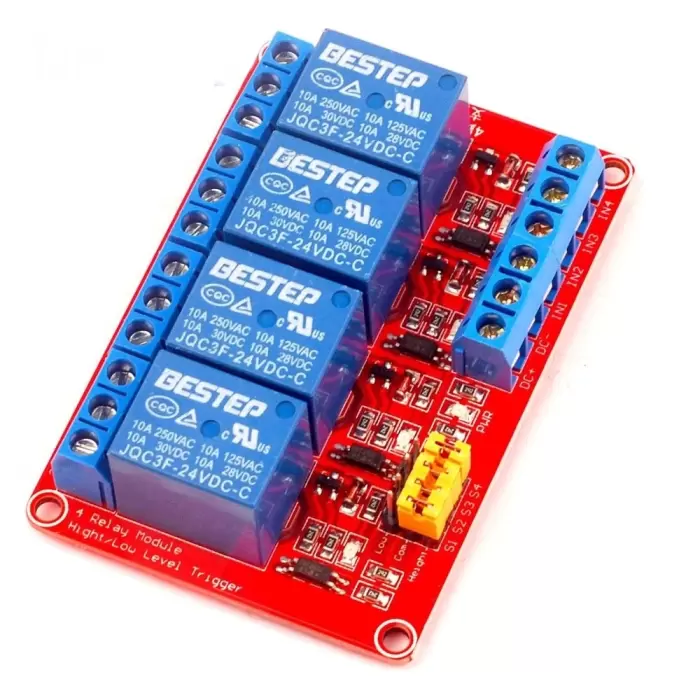

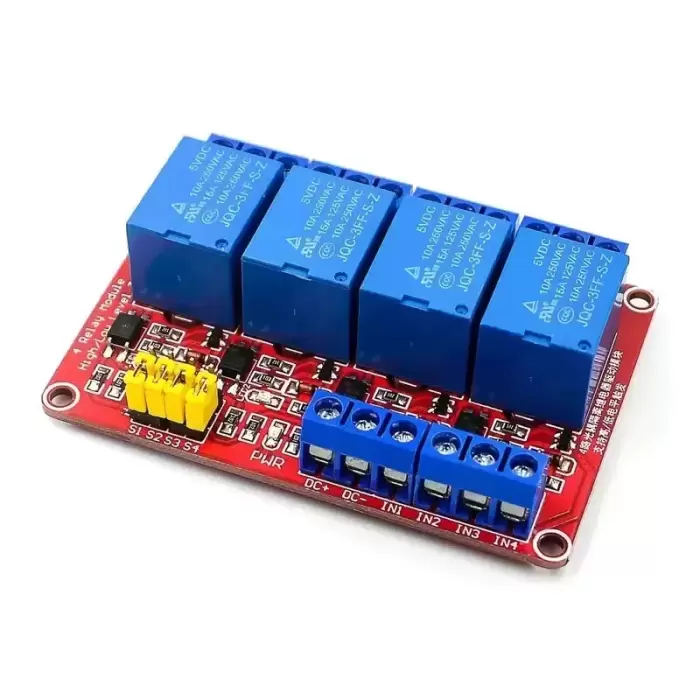

5V 4 Kanallı Röle Modülü

Modül Açıklaması:
1. Modül röle benimser ve normalde açık arayüz büyük bir yüktür: AC 250V/10A, DC 30V/10A;
2. Yama optokuplör izolasyon, güçlü sürüş yeteneği ve istikrarlı performans kullanarak; Tetik akımı 5mA;
3. Modülün çalışma voltajı 5V
4. Modül jumper ayarı yüksek seviye veya düşük seviye ile tetiklenebilir;
5. Kontrol hattı bozuk olsa bile hataya dayanıklı tasarım, röle hareket etmeyecektir;
6. Güç göstergesi (yeşil), röle durum göstergesi (kırmızı);
7. Arayüz tasarımı kullanıcı dostu ve tüm arayüzler çok uygun olan terminal bloğu üzerinden doğrudan bağlanabilir.
8. 4 sabitleme cıvata delikleri vardır, delik 3.1mm
9. Boyutu: 1 yol: 50*25mm/2 yol: 50*41mm/4 yol: 50*72mm/6 yol: 50*107mm/8 yol: 50*140mm

Modül Arayüzü:
1. DC +: pozitif güç kaynağına bağlayın (röle gereksinimlerine göre voltaj)
2. DC-: negatif güç kaynağına bağlayın
3. IN: yüksek veya düşük seviye kontrolü röle çekme

Röle çıkışı:
1. NO: röle normalde açık, röle kapatılmadan önce askıya alınır ve kapatıldıktan sonra COM ile kısa devre yapılır.
2. COM: röle ortak arayüzü
3. NC: röle normalde kapalı arabirimdir, röle çekilmeden önce COM ile kısa devre yapar ve çekildikten sonra havada bırakılır.
