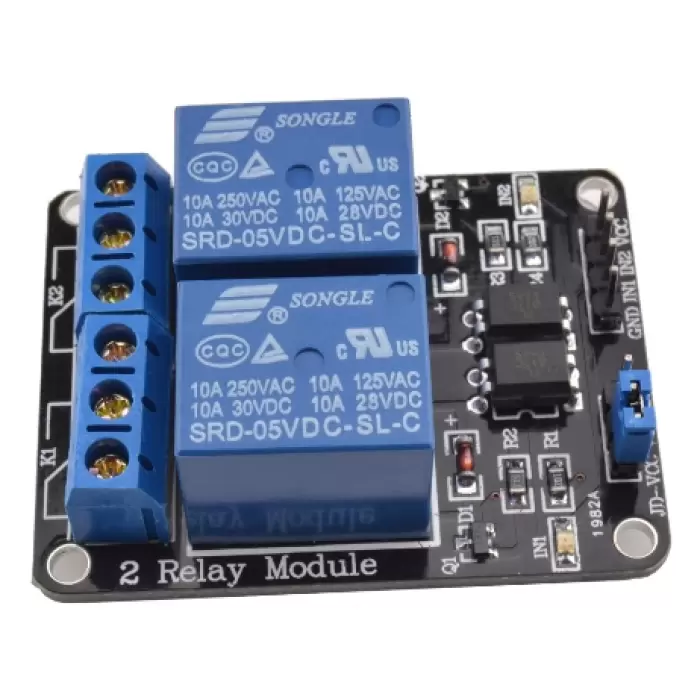

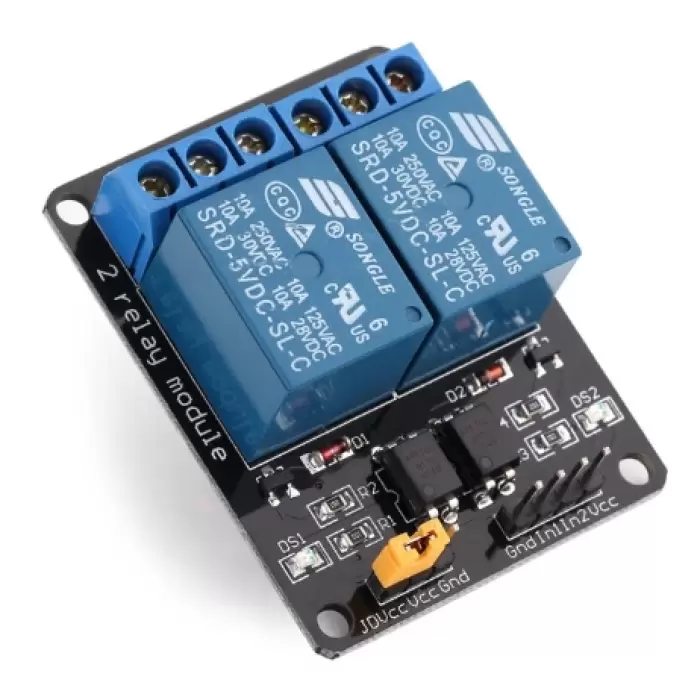

5V 2 Kanallı Optokuplörlü Röle

Bu, Arduino PIC ARM için 2 Kanallı izole edilmiş 5V 10A röle modülü Optocoupler'dır. Çeşitli cihazları ve diğer ekipman türlerini büyük bir akımla kontrol etmek için kullanılabilir. Bir mikrodenetleyiciden (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL lojik) 3.3V veya 5V lojik sinyallerle doğrudan kontrol edilebilir.Bu röle, gücü (5V ve 0V) bağlamak ve 2 röleyi kontrol etmek için 1×4 (2,54 mm adım) pin başlığına sahiptir.

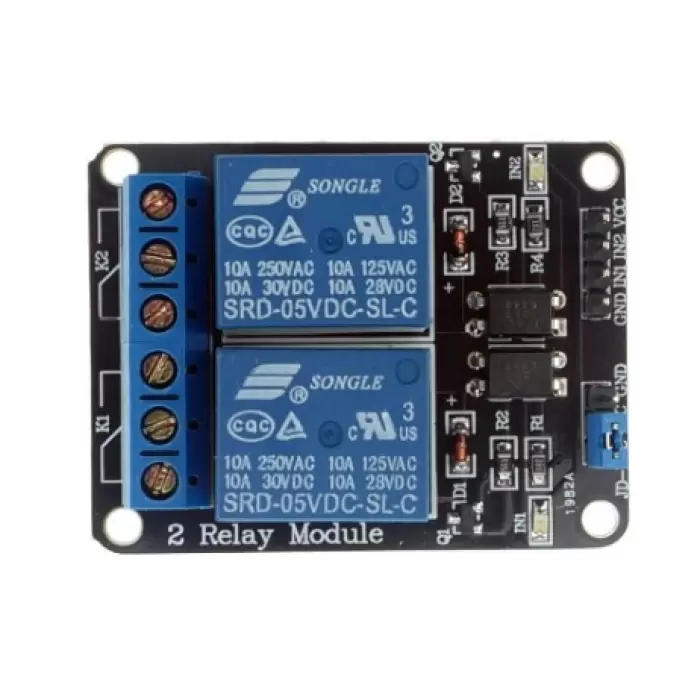

Pimler PCB üzerinde şu şekilde işaretlenmiştir:
GND – Bu pine 0V bağlayın.
IN1 – Röle 1'i kontrol eder, aktif Düşük Röle, bu giriş yaklaşık 2,0V'un altına düştüğünde açılır
IN2 – Röle 2'yi kontrol eder, aktif Düşük Röle, bu giriş yaklaşık 2,0V'un altına düştüğünde açılır
VCC – Bu pine 5V bağlayın. optokuplörlere güç vermek için kullanılır.

ÖZELLİKLER

• Rölelerin AÇIK olduğunu gösteren 2 LED.
• 3.3V veya 5V cihazlardan gelen mantık seviyesi sinyalleriyle çalışır

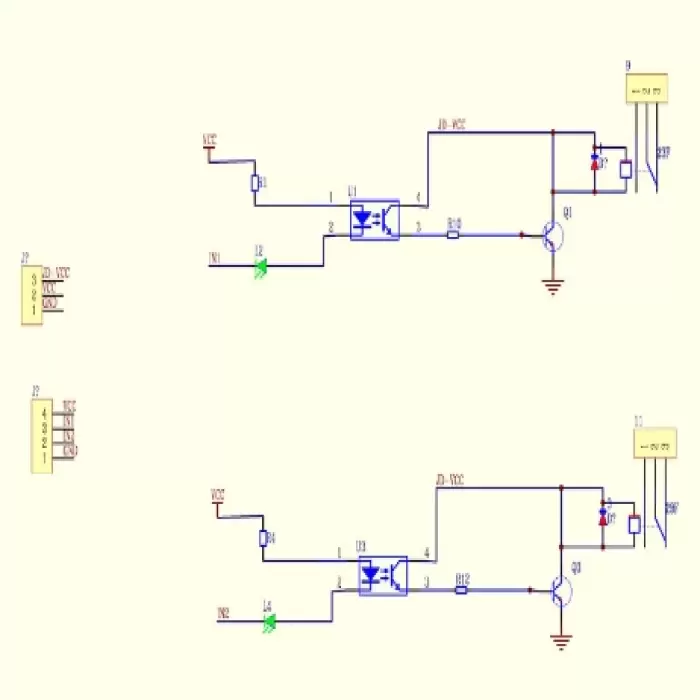

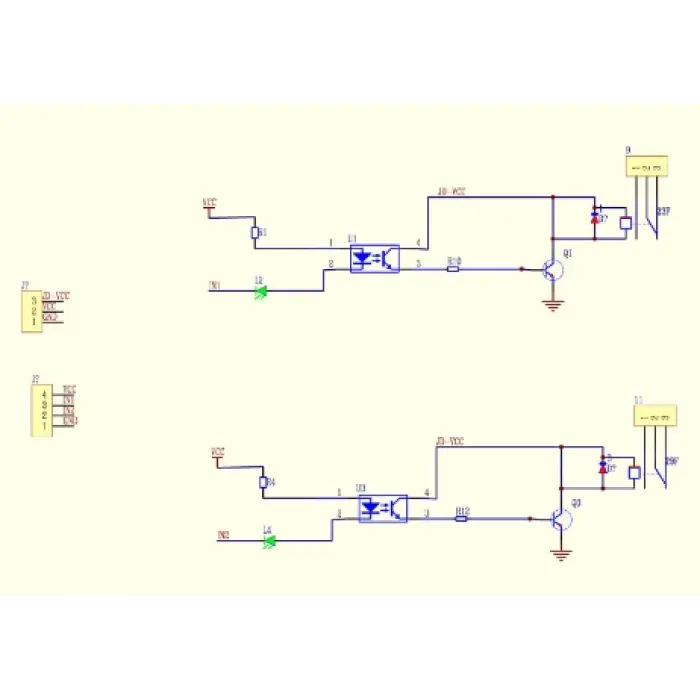

• Opto izolasyon devresi
• Diyot akım korumalı modül, kısa yanıt süresi
• 4 montaj deliği ile pano çevresinde, delik çapı 3,1 mm, kolay kurulum ve sabitleme
