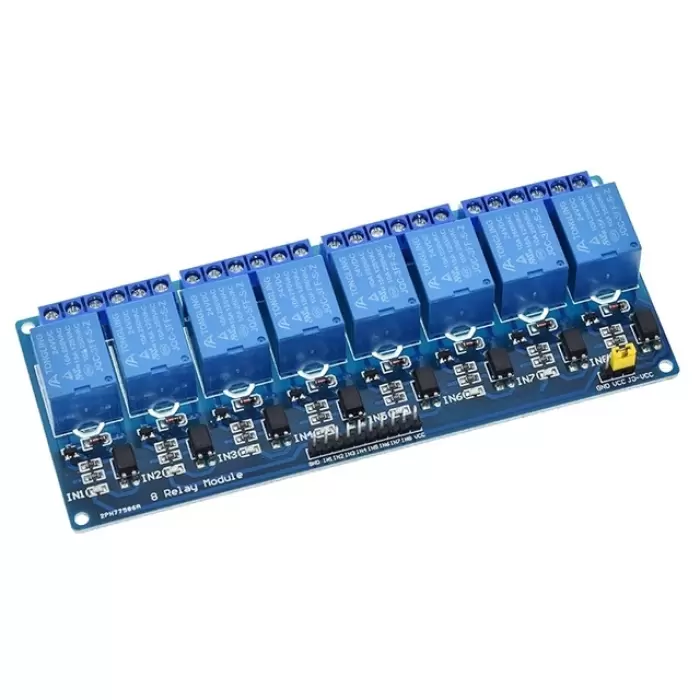

24V 8 Kanallı Optokuplörlü Röle

VCC, GND güç giriş terminali,röle güç giriş terminali JD-VCC tarafından ayrı ayrı çalıştırılabilir. Endüstriyel alanlarda,PLC cihazında,akıllı ev kontrol sistemlerinde vb. tüm mikrodenetleyici kontrolünde kullanılabilir.

ÖZELLİKLER

• Bu modül uluslararası güvenlik standartlarına uygundur ve kontrol alanı ve yük alanı izolasyon yuvalarına sahiptir;

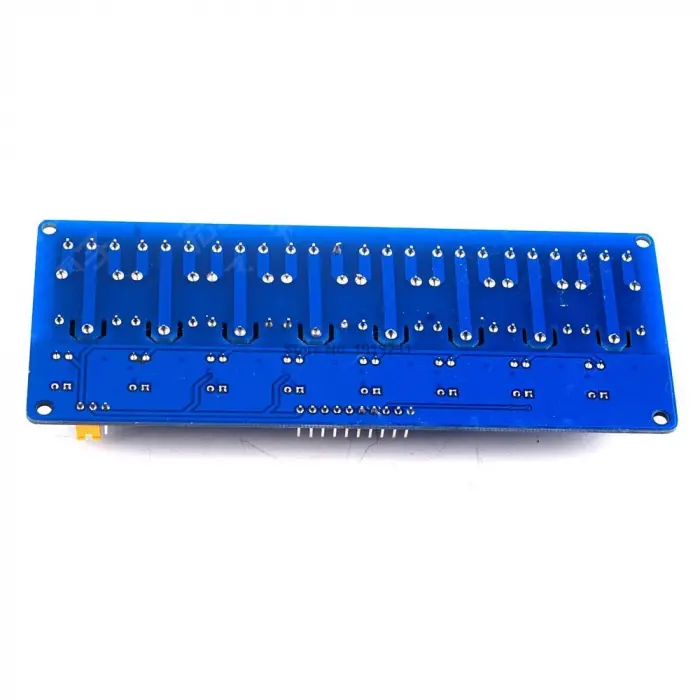

• Çift taraflı FR-4 devre tasarım, high-end yama üretimi;
• Hakiki yüksek kaliteli röle kontrolü kullanarak;
• Röle eylem göstergesi ile emme parlaktır ve bağlantı kesilmesi parlak değildir;
• Sinyal giriş terminalinin düşük seviyeli bir sinyali olduğunda, ortak terminal ve normalde açık terminal açılacaktır;
• Röle doğrudan çeşitli cihazları ve yükleri kontrol edebilir;
• 8 normalde açık ve 8 normalde kapalı kontak vardır;
• Mavi KF301 terminali kontrol hattına bağlanmak için daha uygundur.
• Modül boyutu: 138 m * 56mm * 18.5mm (uzunluk * genişlik * yükseklik), net ağırlık: 120g
• 4 sabitleme cıvata delikleri ile, delik 3.1mm, aralık 131mm * 49.5mm

Modül arayüzü:
VCC: 5 V güç kaynağını pozitif bağlayın
GND: 5 V güç kaynağının negatif kutbunu bağlayın
IN1-IN8: sinyal tetik terminali, aktif düşük
Röle çıkışı: 12-line arayüzü, tüm arayüzler kullanıcı erişimini kolaylaştırmak için doğrudan bağlanabilir
NO1--NO8: röle normalde açık arayüz, röle emme önce askıya alınır, ve kısa emme sonra COM ile bağlanır
COM1--COM8 röle ortak arayüzü
NC1--NC8: röle normalde kapalı arayüz, röle çekilmeden önce COM kısa devre ve emme sonra askıya
