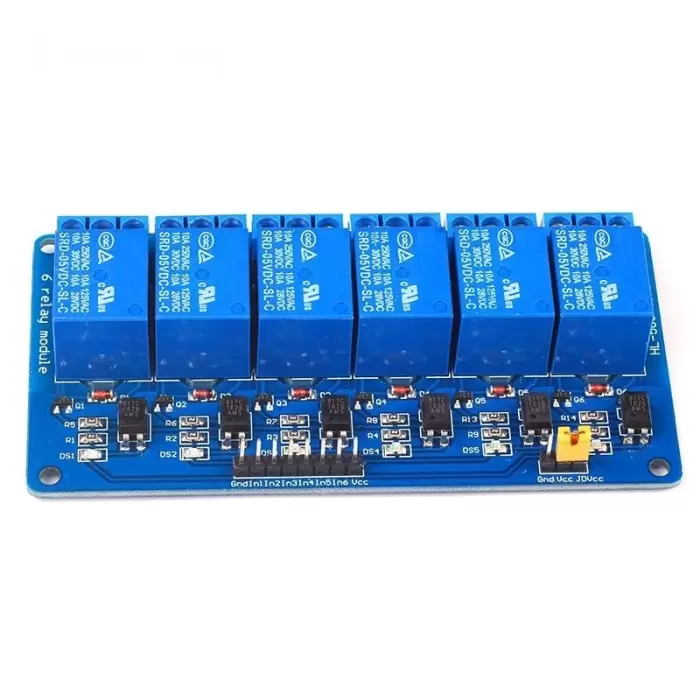

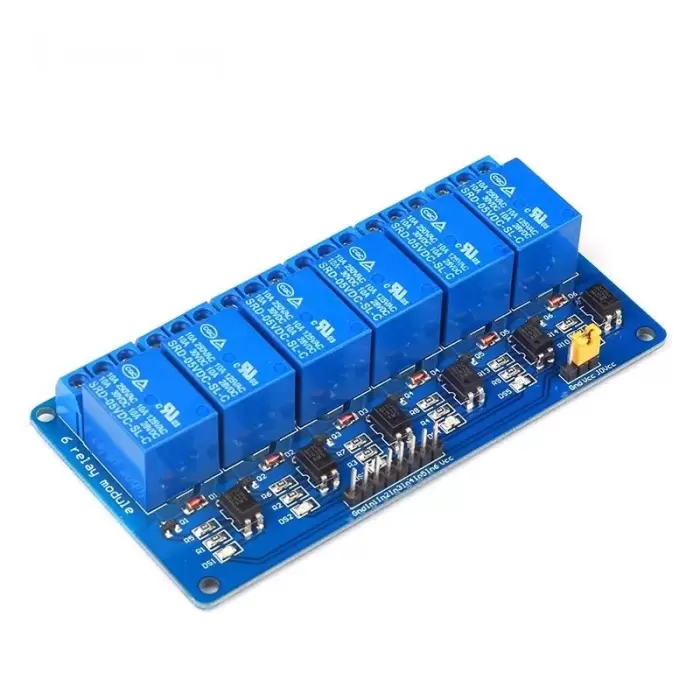

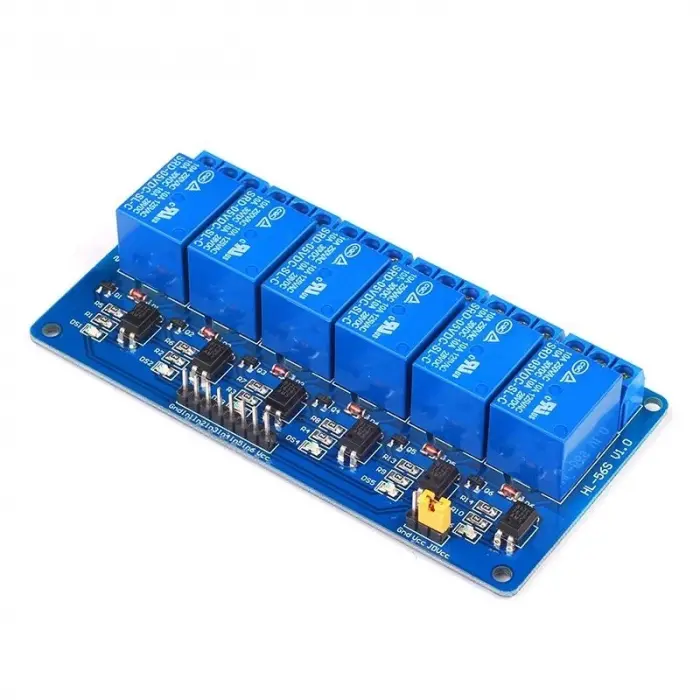

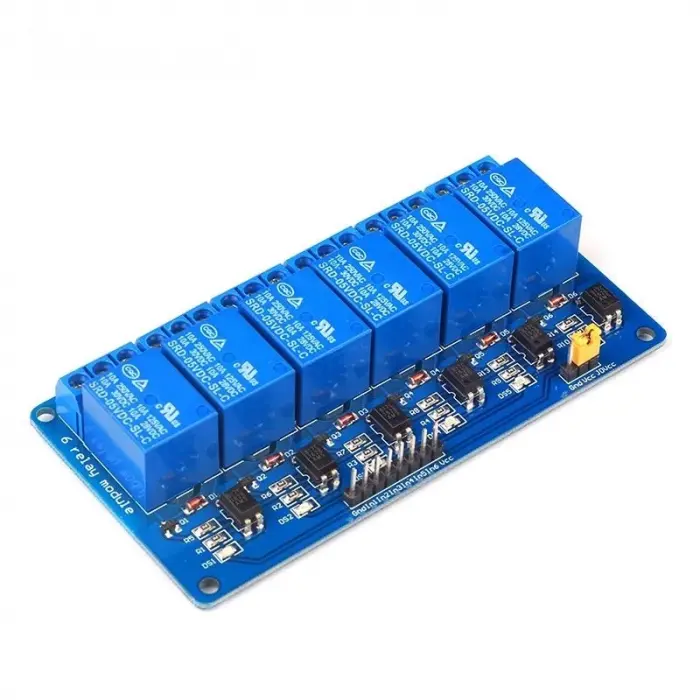

24V 6 Kanallı Optokuplörlü Röle

ÖZELLİKLER

• Modül orijinal yüksek kaliteli röle, normalde açık arayüz maksimum yük benimser: AC 250V/10A, DC 30V/10A
• Yama optokuplör izolasyon, güçlü sürüş yeteneği, istikrarlı performans; Tetik akımı 5mA
• Modül çalışma voltajı : 24V
• Modülün her kanalı, yüksek bir seviye veya düşük bir seviye ayarlamak için bir jumper tarafından tetiklenebilir
• Kontrol hattı bozuk olsa bile hataya dayanıklı tasarım, röle hareket etmeyecek
• Güç göstergesi (yeşil), 4 yönlü röle durum göstergesi (kırmızı)
• Arayüz tasarımı kullanıcı dostu, tüm modül boyutu arayüzleri doğrudan çok uygun olan terminal bloğu üzerinden bağlanabilir.
• Modül boyutu: 108mm * 50mm * 18.6mm (uzunluk * genişlik * yükseklik)
• 4 sabitleme cıvata delikleri ile, delik 3.1mm, aralık 10.5cm * 4.4cm

Modül arayüzü:

1.DC +: güç kaynağının pozitif kutbuna bağlı
2.DC-: güç kaynağının negatif kutbuna bağlı
3.IN1-IN4: her yolun ayarına göre, ilgili röle yüksek veya düşük seviyede kontrol edilebilir.
Röle çıkışı: 12-line arayüzü, tüm arayüzler kullanıcı erişimini kolaylaştırmak için doğrudan bağlanabilir
1.NO1--NO4: röle normalde açık arayüz, röle emme önce askıya alınır, ve bu emme sonra COM ile kısa devre.
2.COM1--COM4 röle ortak arayüzü
3.NC1--NC4: röle normalde arayüzü kapatır ve emme kapatılmadan önce röle com'a kısaltılır.
Yüksek ve düşük tetik seçimi:
1.S1-S4, sırayla 1 ila 4 rölelerin yüksek ve düşük seviye tetik seçimleridir;
2. com düşük kısaltıldığında, ilgili röle düşük seviyede tetiklenir ve com yüksek terminal ile kısaltıldığında, yüksek seviyede tetiklenir.
