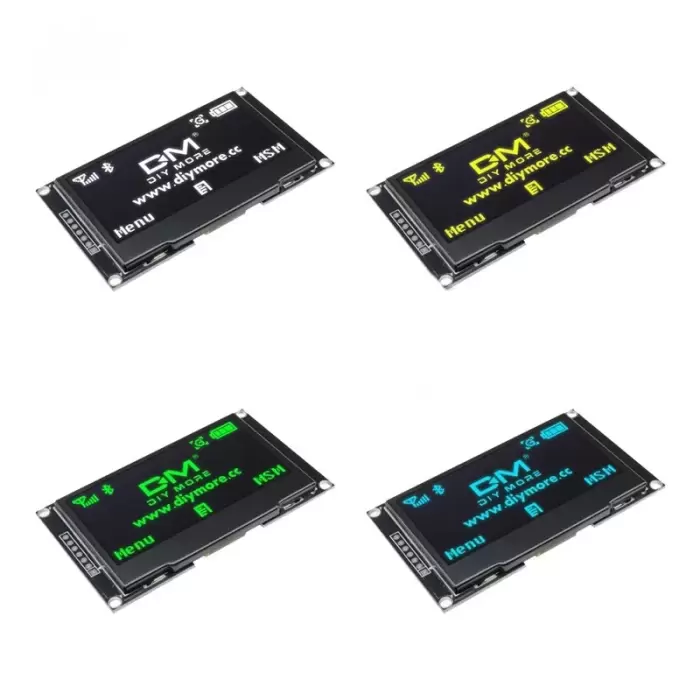

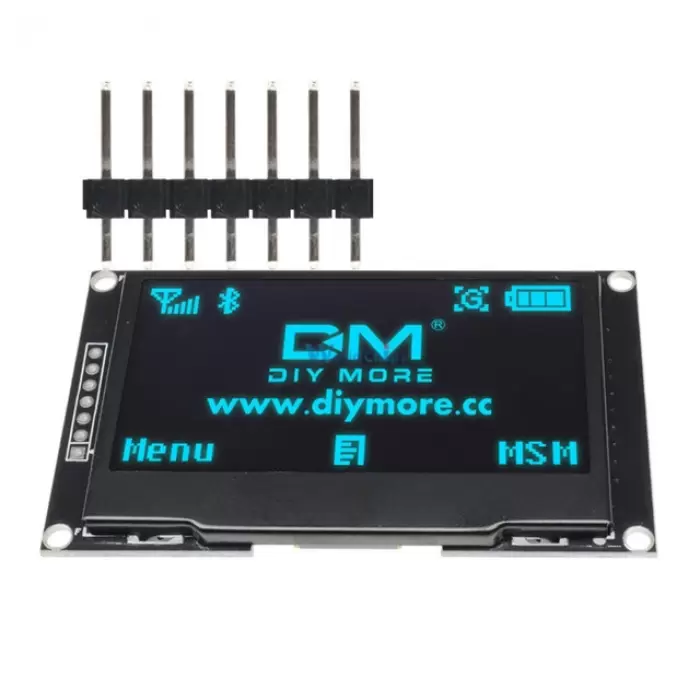

2.42" 128×64 SSD1309 7 Pinli SPI/I2C Mavi OLED LCD Ekran Modülü

Bu, 2.42x64 boyutlarda bir 128 inç OLED ekran modülüdür. Bu, yayıcı elektrolüminesan tabakasının bir elektrik akımına tepki olarak ışık yayan organik ürünlerin bir filmidir.Arka ışık olmadan çalışma, OLED ekran evi kendi başına ışık verebilir.Karanlık oda gibi düşük ortam ışıkta, bir OLED ekran bir lcd'den daha yüksek bir kontrast oranı elde OLED ekran evi ayrıca bir lcd'den çok daha hızlı yanıt süresine sahiptir.Küçük boyutlu ekran MP3, işlev cep telefonu, akıllı sağlık cihazı, vb için uygundur.
ÖZELLİKLER
Diyagonal ekran boyutu: 2.42"
Çözünürlük: 128*64
Sürücü IC: SSD1309
SPI arayüz tanımı:
1.GND (güç toprak)
2.VCC (güç kaynağı pozitif)
3.SCL (saat hattı)
4.SDA (veri hattı)
5.RES (sıfırlama hattı)
6.DC (veri/komut)
7.CS (çip seçimi)
Arayüz seçimi: R3, R4, R5 aracılığıyla SPI veya IIC arayüzünü seçmek için IIC iletişimi için,direnç R4 üzerinde R3 olarak hareket ettirmek gerekir ve R5 0 ohm direnç ile lehimlenir.SPI iletişim veya I2C iletişim üç dirençler R3 R4 R5 yapılandırarak değiştirilebilir.
