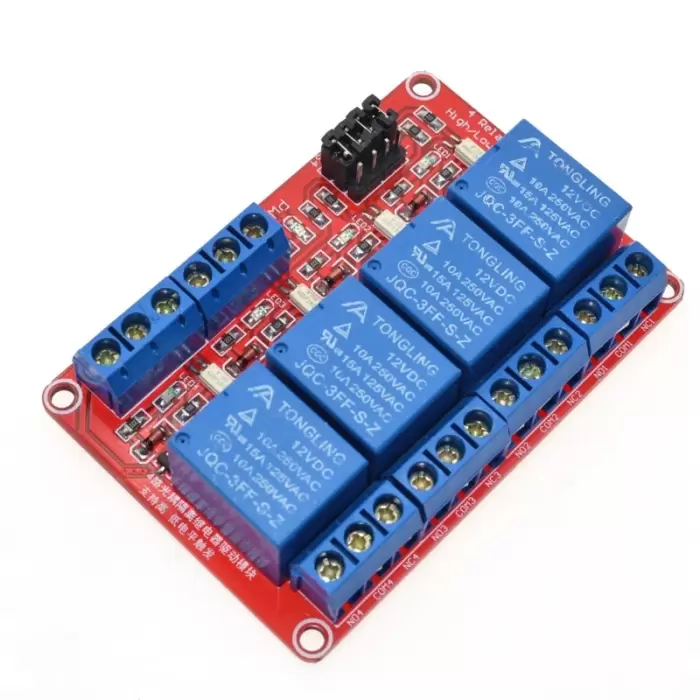

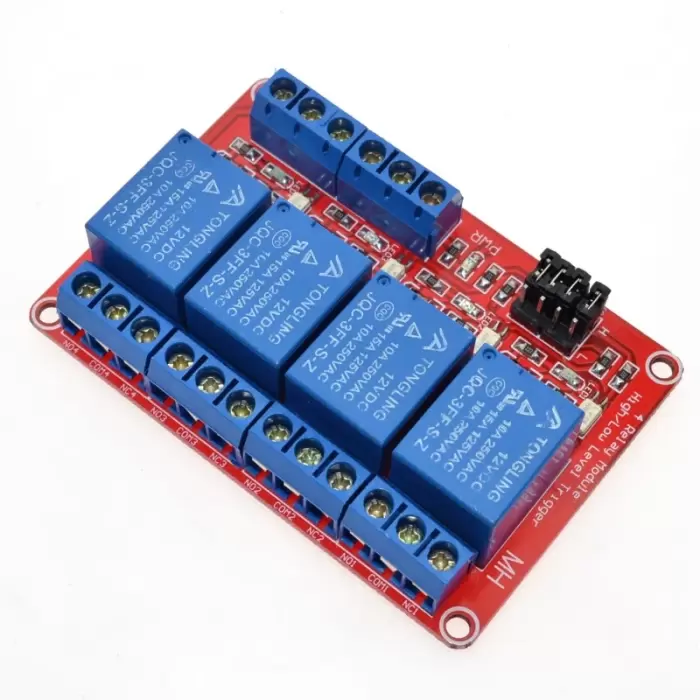

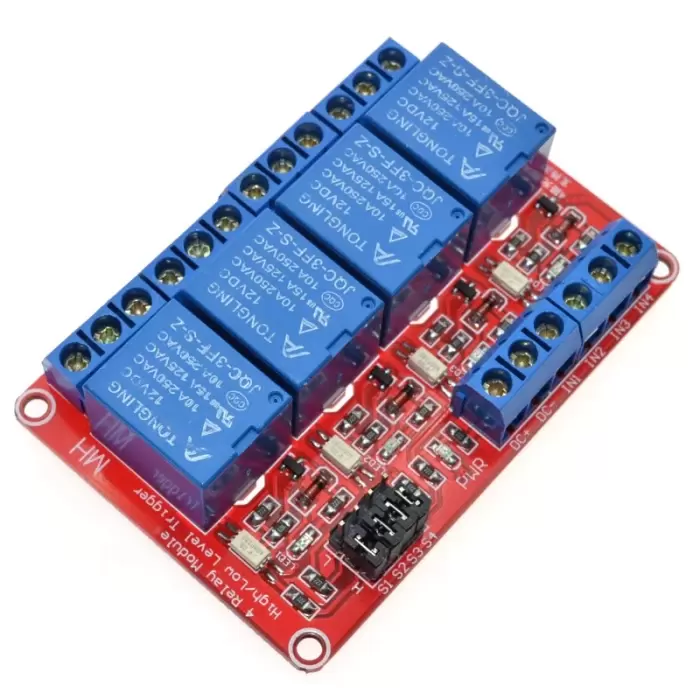

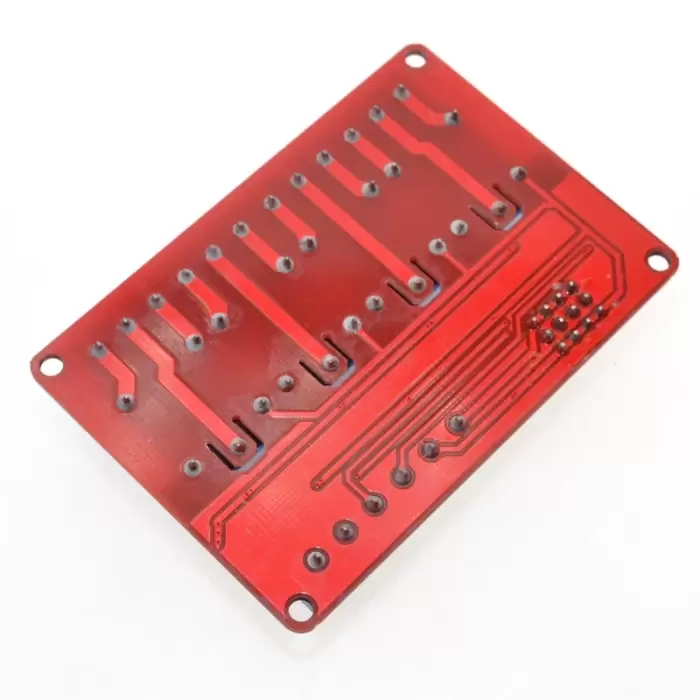

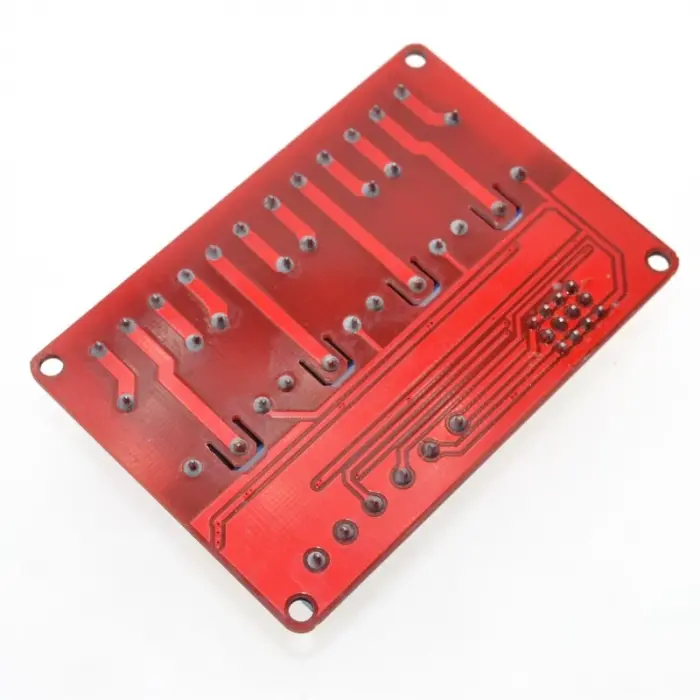

12V 4 Kanallı Kırmızı Işıklı Röle

ÖZELLİKLER

• Maksimum yük:AC 250V/10A, DC30V/10A
• SMD optocoupler izolasyon, güçlü sürüş yeteneği, istikrarlı performans; Tetik akımı 5mA
• Modül voltajı 12V
• Her kanal modülü jumper tarafından tetiklenen yüksek veya düşük ayarlanabilir
• Hata toleranslı tasarım, kontrol hattı kırık olsa bile, röle çalışmaz
• Güç göstergesi (yeşil), 4 röle durum göstergesi (kırmızı)
• Arayüz tasarımı kullanıcı dostu, tüm arayüzler kablolama terminali doğrudan bağlantı kabloları aracılığıyla kullanılabilir, çok uygun.

Modül portu:
1. DC +:DC güç kaynağı pozitif
2. DC-:DC güç kaynağı negatif
3. IN1:Kanal 1 sinyal tetik terminali
4. IN2:Kanal 2 sinyal tetik terminali
5. IN3 : Kanal 3 sinyal tetik terminali
6. IN4:Kanal 4 sinyal tetik terminali
Röle çıkışı:
1. NC1:Kanal 1 röle normalde kapalı pin.
2. COM1:Kanal 1 röle ortak pin.
3. NO1:Kanal 1 röle normalde açılır pim.
4. NC2:Kanal 2 röle normalde kapalı pin.
5. COM2:Kanal 2 röle ortak pin.
6. NO2:Kanal 2 röle normalde açılmış pin.
7. NC3 : Kanal 2 röle normalde kapalı pin.
8. COM3:Kanal 2 röle ortak pin.
9. NO3:Kanal 2 röle normalde açılmış pin.
10. NC4 : Kanal 2 röle normalde kapalı pin.
11. COM4:Kanal 2 röle ortak pin.
12. NO4:Kanal 2 röle normalde açılmış pin.
Yüksek ve düşük seviye tetik seçeneği:
1. S1:Kanal 1 röle için seçenek anahtarıdır.
2. S2:Kanal 2 röle için seçenek anahtarıdır.
3. S3 : Kanal 3 röle için seçenek anahtarıdır.
4. S4:Kanal 4 röle için seçenek anahtarıdır.
