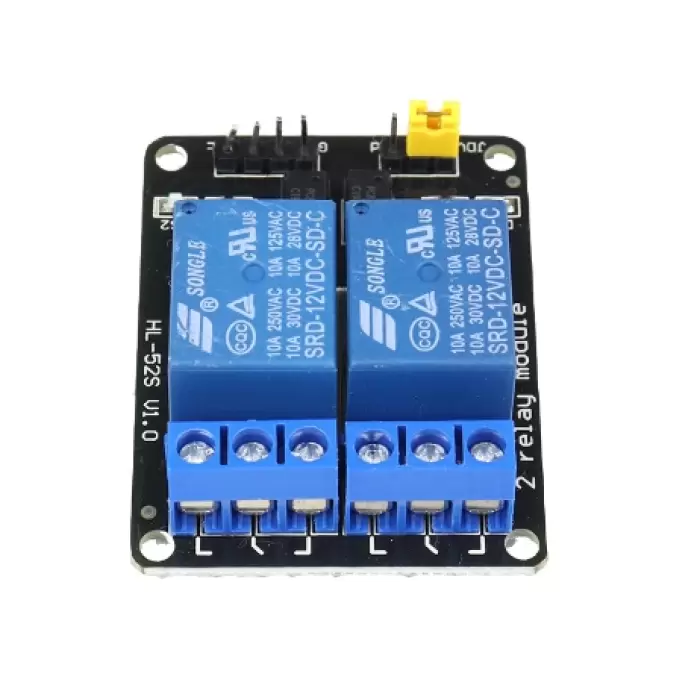

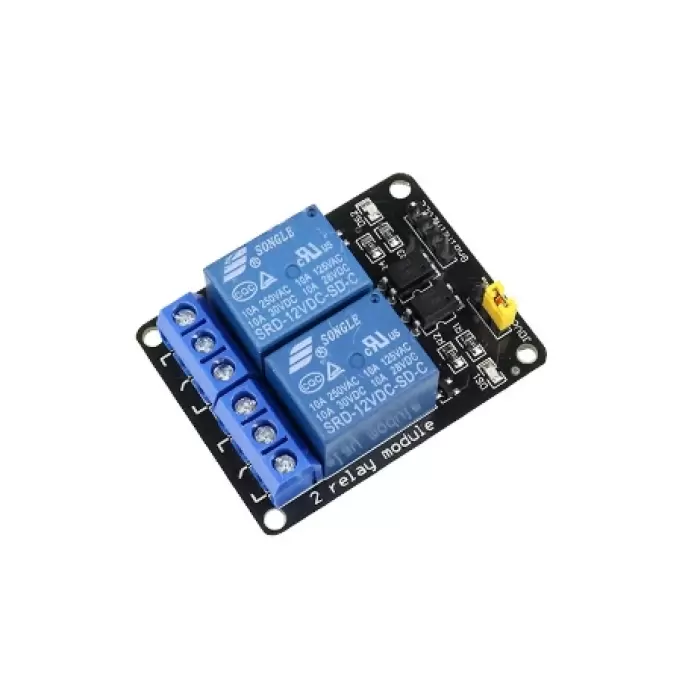

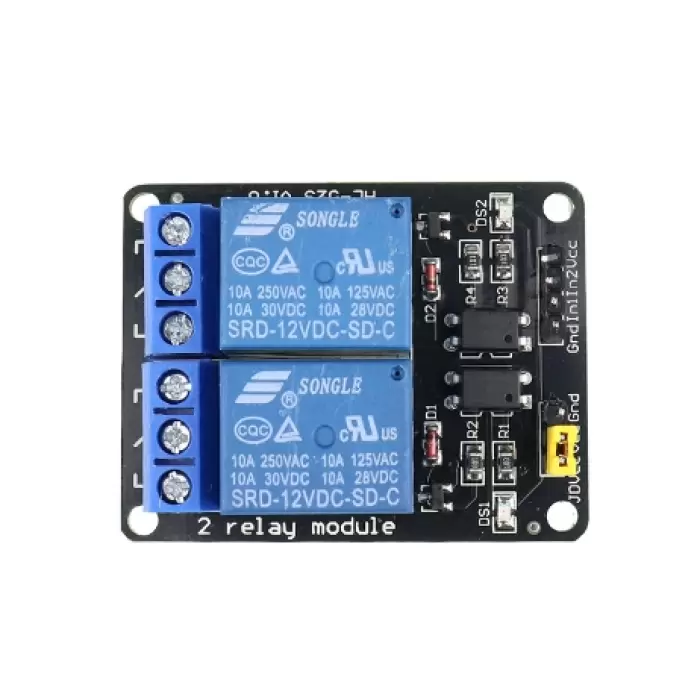

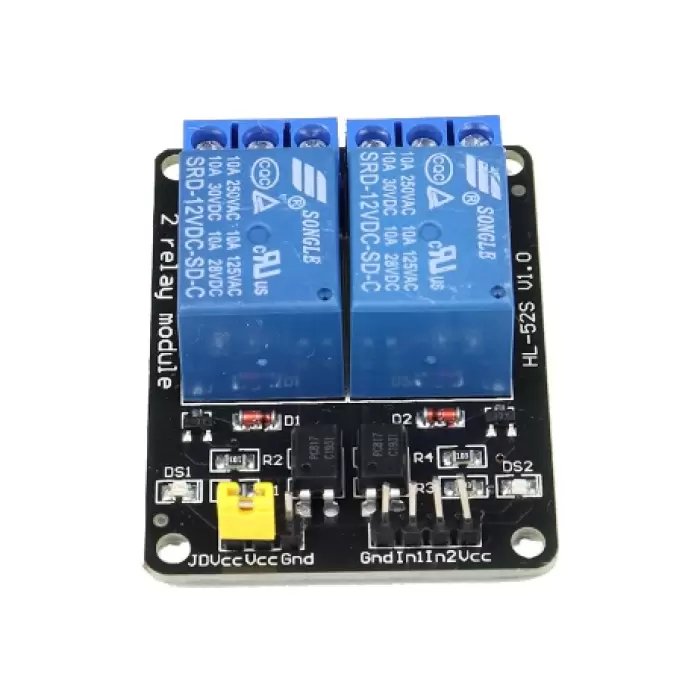

12V 2 Kanallı Optokuplörlü Röle

Bu 2 Yol/Kanal Röle Modülü (optokuplörlü) 12V modülü, kontrol alanları ve yük alanı izolasyon oluğuna sahip olduğundan güvenlik standardını karşılar. Optik kuplaj izolasyon modülü.Modülün tetiklenmesi güvenilir, daha kararlıdır. Çift FR – 4 devre kartı tasarımı, üst düzey SMT süreci. Güç ve röle çalıştırma talimatlarına sahiptir.  Röle terminallerine (C, NC, NO), kartın kablolamasını çok kolaylaştıran vidalı terminallerle erişilebilir.Modülün girişleri, her türlü hassas kontrol devresini korumak için izole edilmiştir.
Arduino,AVR,PIC,ARM vb. gibi çok çeşitli mikrodenetleyiciler onu kontrol edebilir. Röle akım tüketimini bir voltaj değerine göre sınırladığından, bu tür yüksek voltaj rölesinin kullanılması rölenin ısınma riskini ortadan kaldırır .

Modül arayüzü:

-Pozitif (röle voltajına göre VCC : güç kaynağını bağlayın)
-GND: gücü bağlayın negatif
-IN1: röle modülü (etkili) yüksek seviye tetik sinyali tetik ucu
-IN2: röle modülü (etkin) yüksek seviye tetik sinyali tetik ucu

Not:
1)Yüksek seviyeli tetikleme, bir tetikleyicinin VCC bağlantı yolundaki anot geriliminin kullanılması anlamına gelir ve tetik tarafında pozitif bir gerilim olduğunda ucu veya röle kapalıyken tetikleme gerilimi için tetikler.
2)Düşük seviyeli tetik, bir tetikleyicinin GND bağlantı yolundaki negatif voltajın kullanılması anlamına gelir ve tetik tarafında 0 v düşük voltaj veya tetikleyebilecek voltaj olduğunda, röle kapalı olduğunda ucu tetikler.

ÖZELLİKLER

• 10A@250VAC / 10A@30VDC yüksek akım rölesi ile donatılmıştır
• Solenoidler, Motorlar, ışıklar, fanlar vb. gibi hem AC hem de DC cihazları kontrol edebilir.
• Hızlı ve kolay bağlantı için sağlanan (C, NC, NO) yüksek kaliteli vidalı terminaller (Terminal Bloğu)
• Mikrodenetleyicinizi korumak için serbest dönen bir diyot
• Kolay erişilebilirlik için Burg çubuğuna bağlı Giriş Sinyal Pimi
• Rölenin AÇIK/KAPALI durumunu gösteren LED durum göstergeleri
• Sağlanan montaj delikleri
• Yüksek seviyeli bir sinyale sahip sinyal girişi, ortak ve genellikle iletimi başlatır;
• Röle, her türlü ekipmanı ve yükü doğrudan kontrol edebilir
