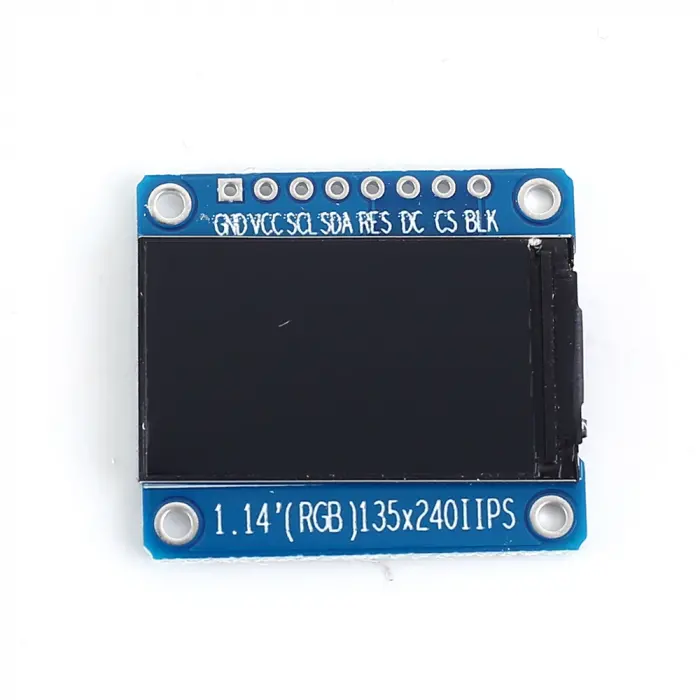

ÖZELLİKLER
- Boyutu: 1.14 inç
- Malzeme HD IPS renkli ekran, renk sıradan TFT LCD daha canlı
- Çözünürlük: 135*240 ekran yönü ayarlanabilir, yatay ekran dikey ekran olabilir
- Kontrol çipi: ST7789
- Ekran alanı: 14.864 (H) x 24.912 (V) mm
- Fiziksel boyut: 28 (H) x 31.4 (V) mm
- Arayüz tipi: 4 telli SPI arayüzü

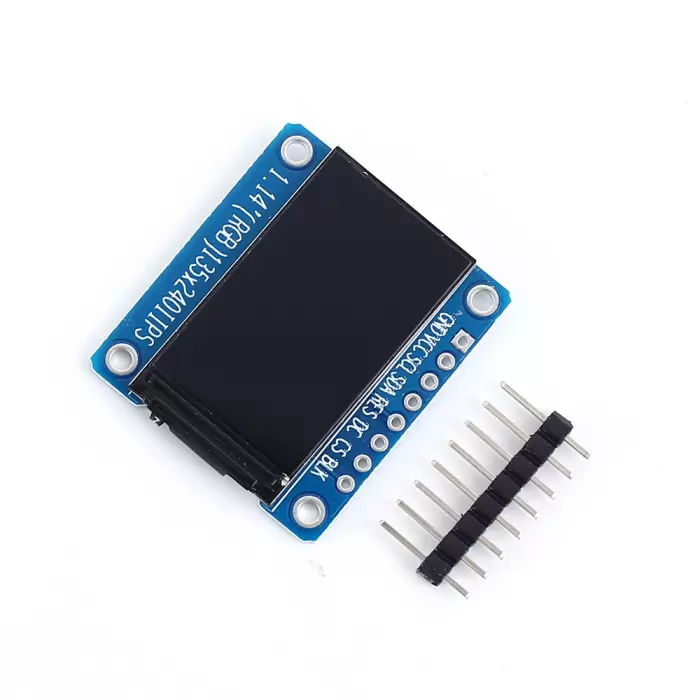

- Pim sayısı: 8PIN (pin lehimli değil)
- Görüntüleme yönü: tam görünüm
- Çalışma sıcaklığı: -20 ~ 70 derece
Parametre
1. LCD boyutu: 1.14 inç
2. Dot Matrix boyutu: 135*240 (ekran yönü ayarlanabilir, yatay ekran ve dikey ekran tamam)
3. LCD rengi: tam renkli
4. Donanım arayüzü: 4 telli SPI arayüzü
5. Sürücü IC: ST7789
6. Çalışma sıcaklığı: -20 - 70
8. Çalışma güç kaynağı: 3.3V
9. PIN NO. : 8P
10. Ekran alanı: 14.864*24.912mm
11. Boyut: 28*31.4mm
12 görüntüleme yönü: tam görüş açısı (IPS)

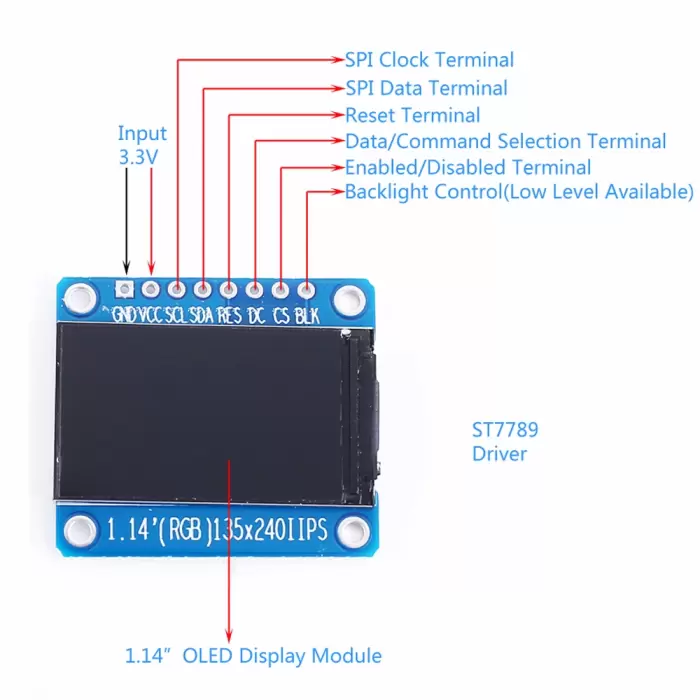

Arayüz tanımı:
GND: güç zemin
VCC: güç kaynağı 3.3V
SCL: SPI saat hattı
SDA: SPI veri hattı
RES: ekran sıfırlama pimi
DC: SPI veri/komut seçim pimi
CS: SPI veri çipi seçimi, aktif düşük
BLK: LCD arka ışık kontrolü, varsayılan arka ışığı kapatmak için yüzer, düşük seviye bırakılabilir
